Opis

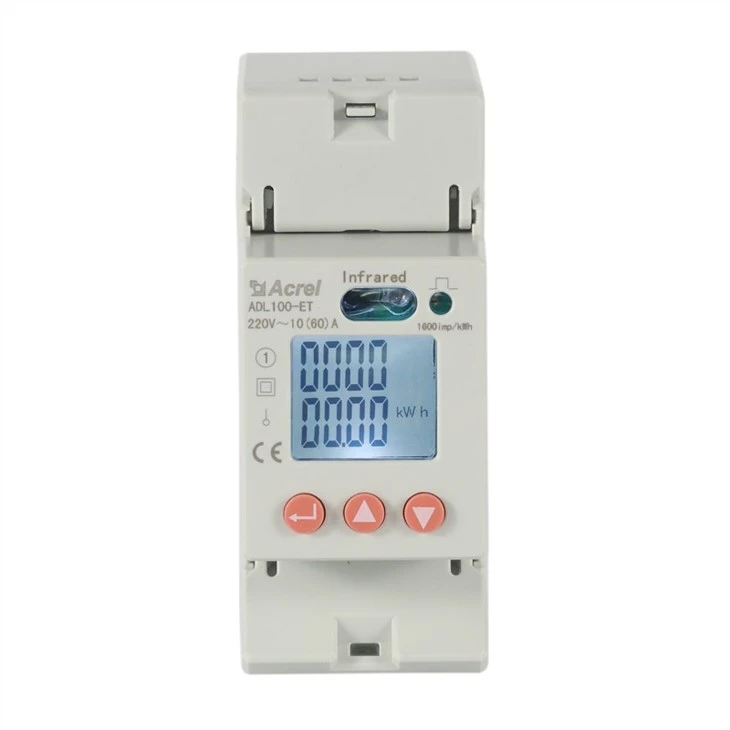

Jednofazno električno brojilo ADL100 namijenjeno je za mjerenje jednofazne aktivne energije na niskonaponskim sustavima, au isto vrijeme može mjeriti električne parametre poput napona, struje, snage i tako dalje. Tu je i RS485 koji se može odabrati. Ovaj mjerač snage ima prednosti manjeg volumena, visoke preciznosti, dobre elektromagnetske kompatibilnosti, jednostavne instalacije itd. Svi mjerači ispunjavaju povezane tehničke zahtjeve elektroničkih mjerača snage u standardima IEC62053-21,IEC62053-22.

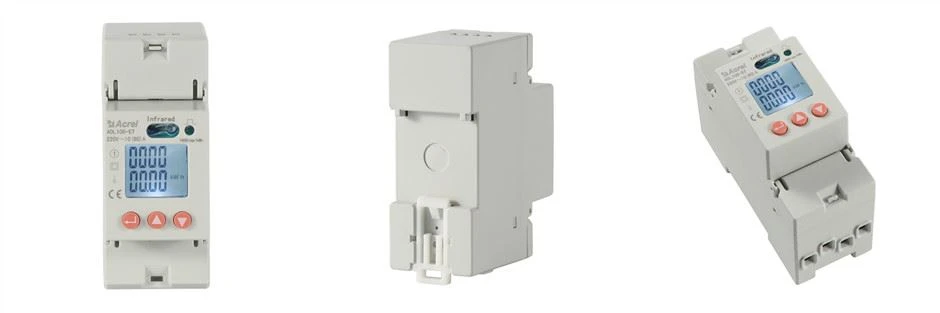

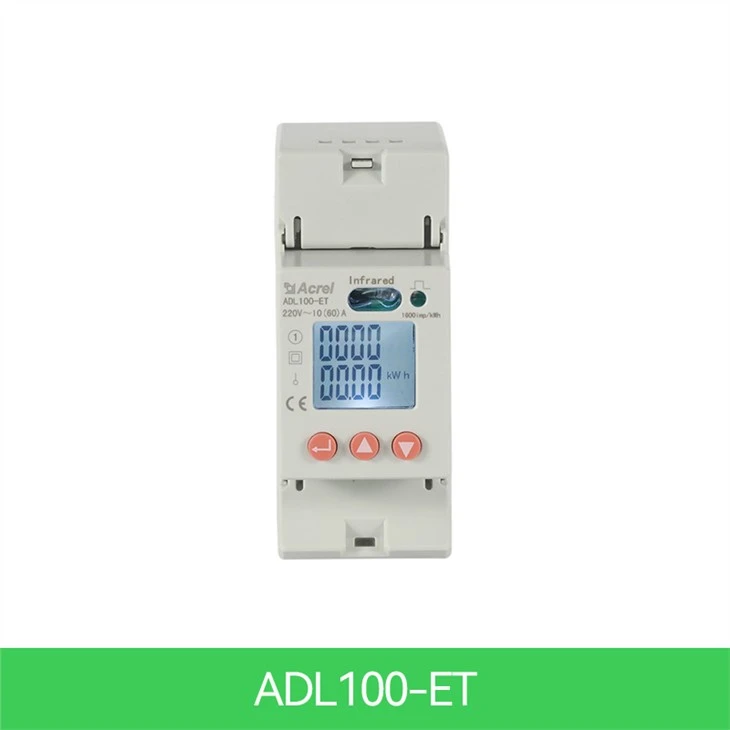

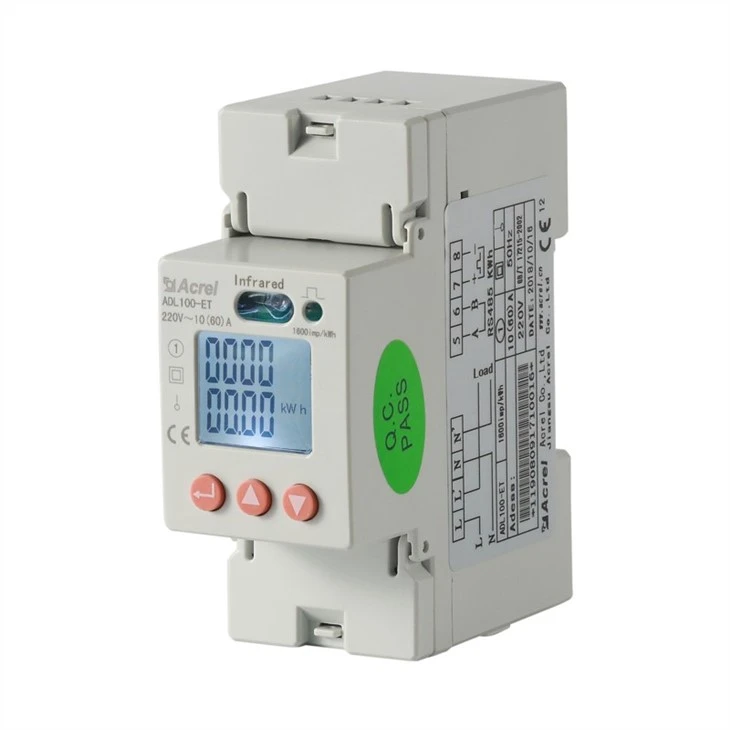

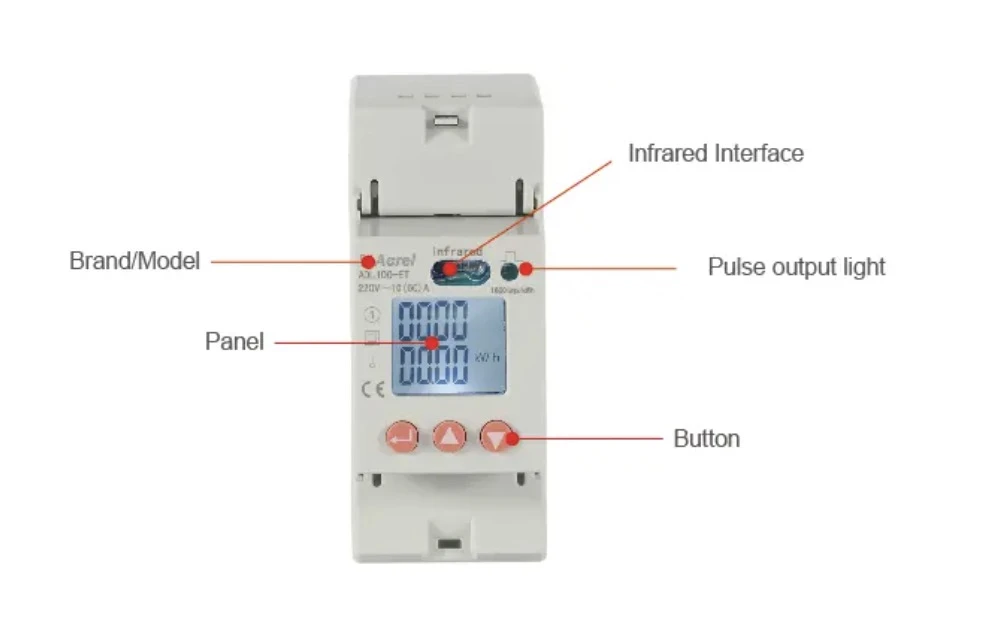

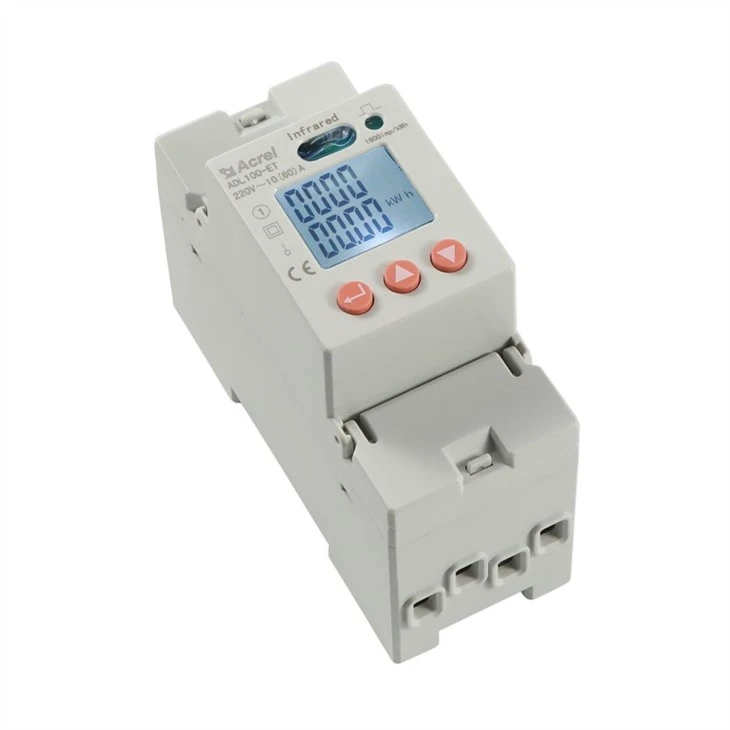

Izgled
Parametar
|
Ulazni napon |
Referentni napon |
AC 220V |
|
Referentna frekvencija |
50 Hz |
|
|
Potrošnja energije |
<10VA |
|
|
Ulazna struja |
Osnovna struja |
10A |
|
Maksimalna struja |
60A |
|
|
Startna struja |
4‰Ib |
|
|
Potrošnja |
<4VA (Maximum current) |
|
|
Izvedba mjerenja |
Točnost mjerenja |
1razred |
|
Raspon mjerenja |
000000.00~9999999kWh |
|
|
Točnost sata |
Pogreška Manje od ili jednako 0.5s/d |
|
|
Aktivni puls |
Širina pulsa |
80±20ms |
|
Puls konstantan |
1600 imp/kWh, LED |
|
|
Komunikacija |
sučelje |
RS485(A+,B-) |
|
Način povezivanja |
Oklopljeni vodiči s upletenim paricama |
|
|
Protokol |
MODBUS-RTU |
|
Funkcija
|
Funkcija |
Opis funkcije |
Funkcija pružiti |
|
Mjerenje kWh |
Jednofazni aktivni kWh (pozitivan i negativan) |
■ |
|

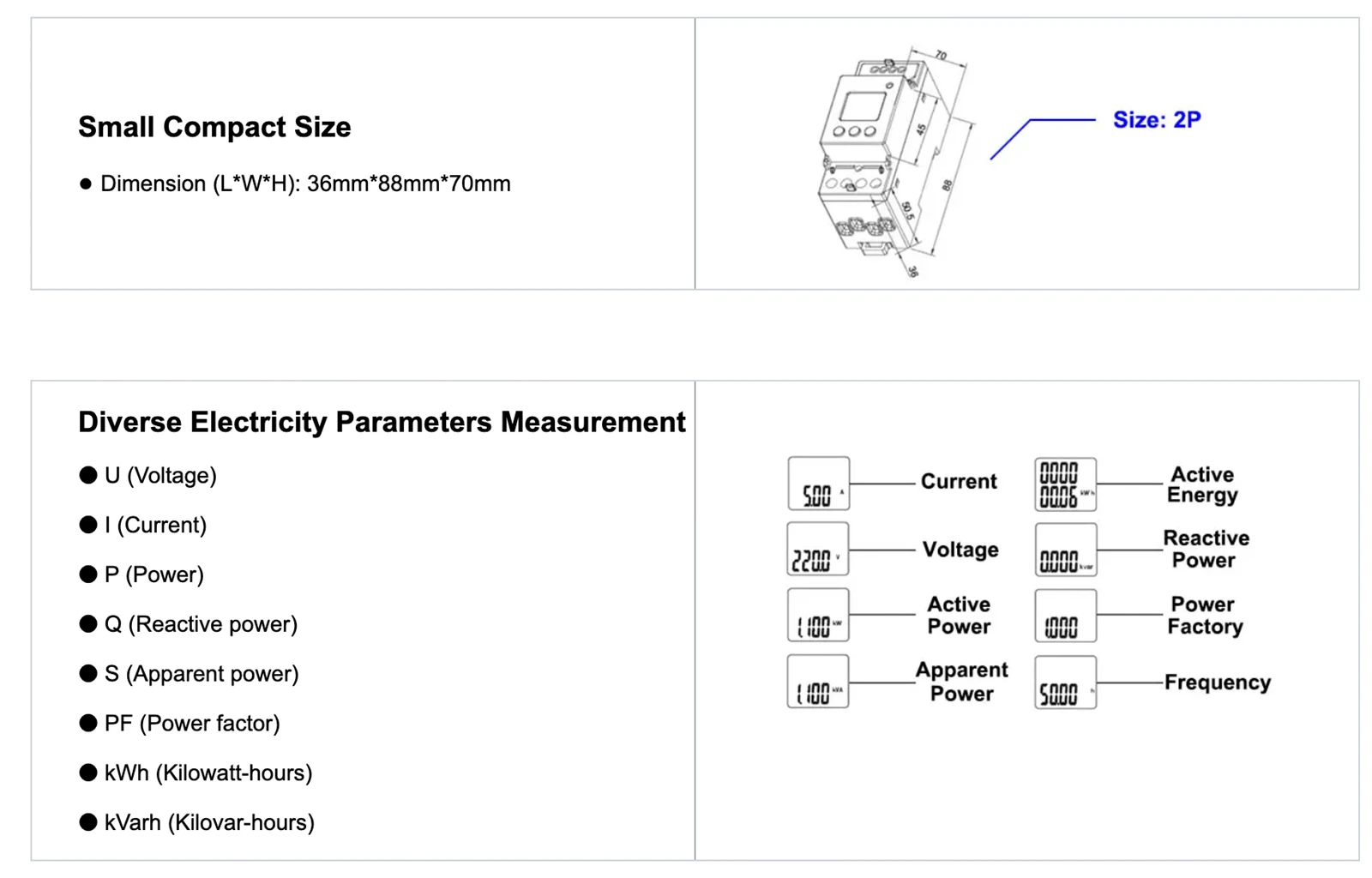

Mjerenje električnih parametara |
Napon, struja, aktivna snaga, jalova snaga, prividna snaga, faktor snage i frekvencija |
■ |
|
LCD zaslon |
8-bitni sekcijski LCD |
■ |
|
Programiranje ključeva |
3 tipke za postavljanje parametara kao što su kod, adresa, brzina prijenosa podataka, više tarifa i komunikacijski protokol |
■ |
|
Pulsni izlaz |
Pulsni izlaz aktivne energije |
■ |
|

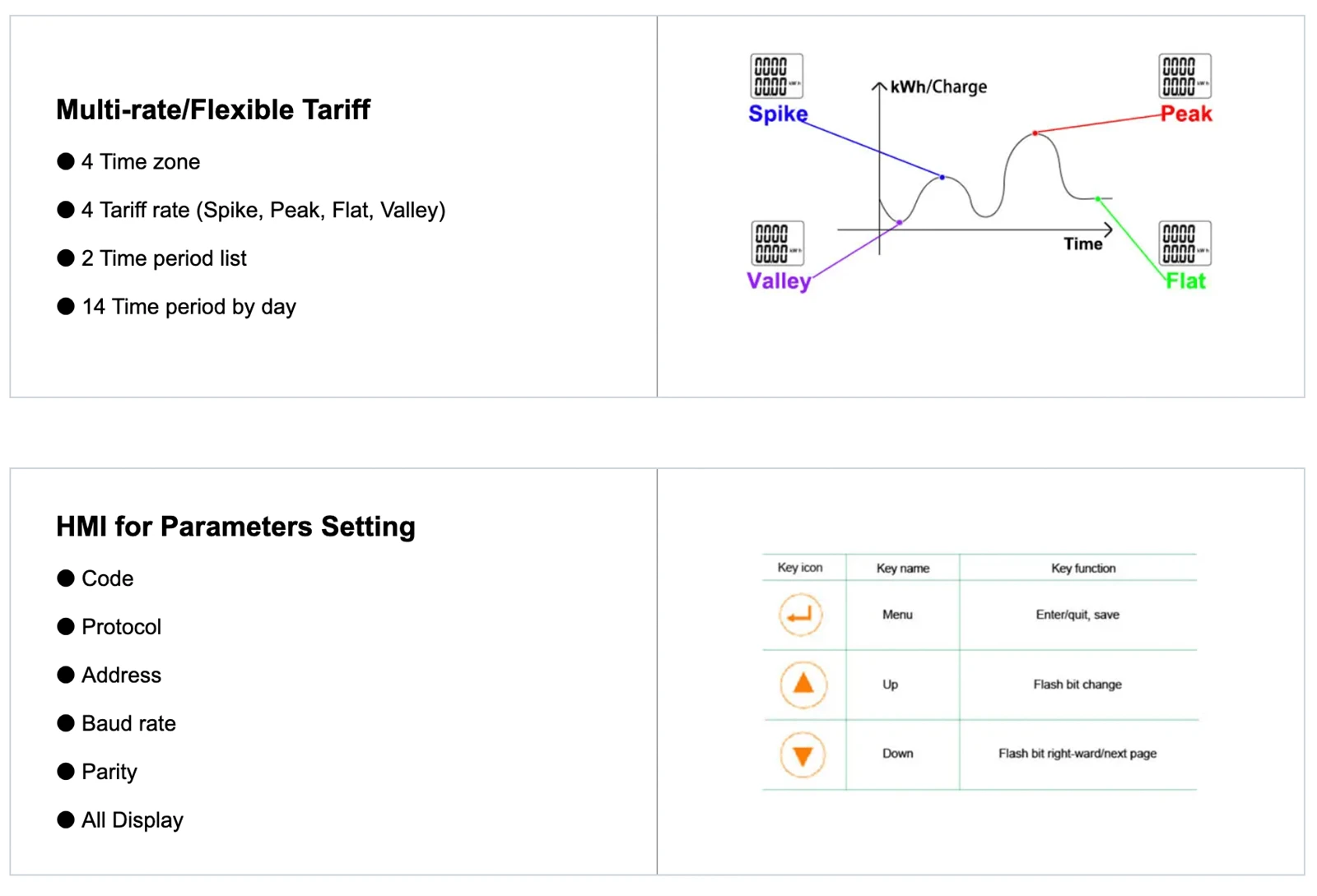

Višetarifni |
Prilagodite 4 vremenske zone, 2 liste vremenskih intervala, 14 vremenskih intervala po danu i 4 tarifne stope |
□F |
|
Komunikacija |
Komunikacijsko sučelje: RS485, Komunikacijski protokol: MODBUS-RTU |
□C |
|
Infracrvena komunikacija |
■ |

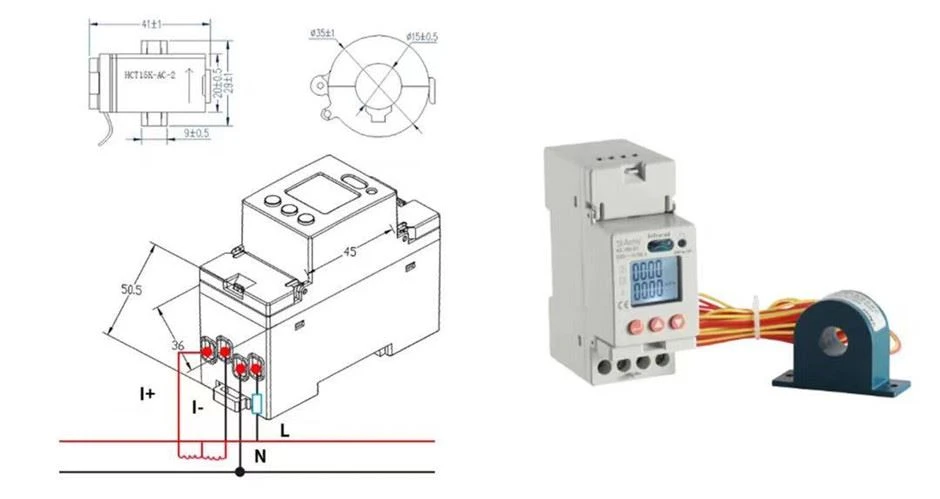

Dimenzije

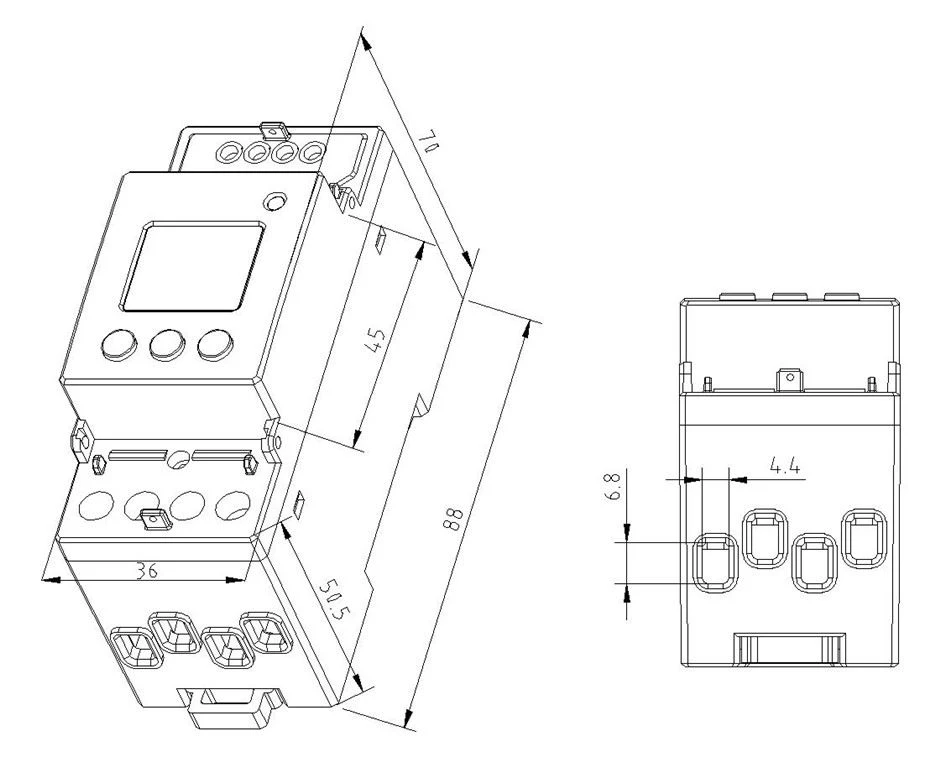

Dimenzije instrumenta
Napomena: Zakretni moment ne smije biti veći od 4.0N·m

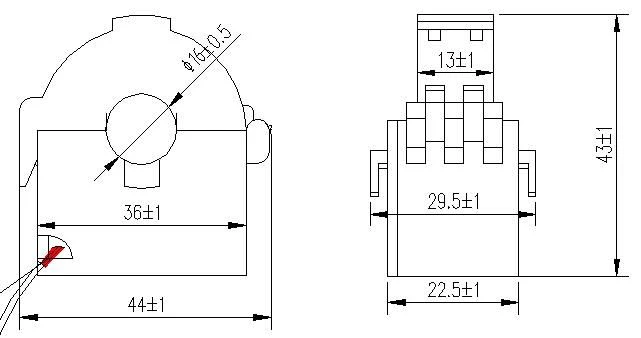

Vanjske dimenzije transformatora
Ožičenje
10(60)A
Jednofazno električno brojilo ADL100 koristilo je metodu izravnog spajanja. Obratite pozornost na smjer ulaza i izlaza tijekom ožičenja i čvrstog pričvršćivanja vijaka, spriječite nenormalan rad mjerača.

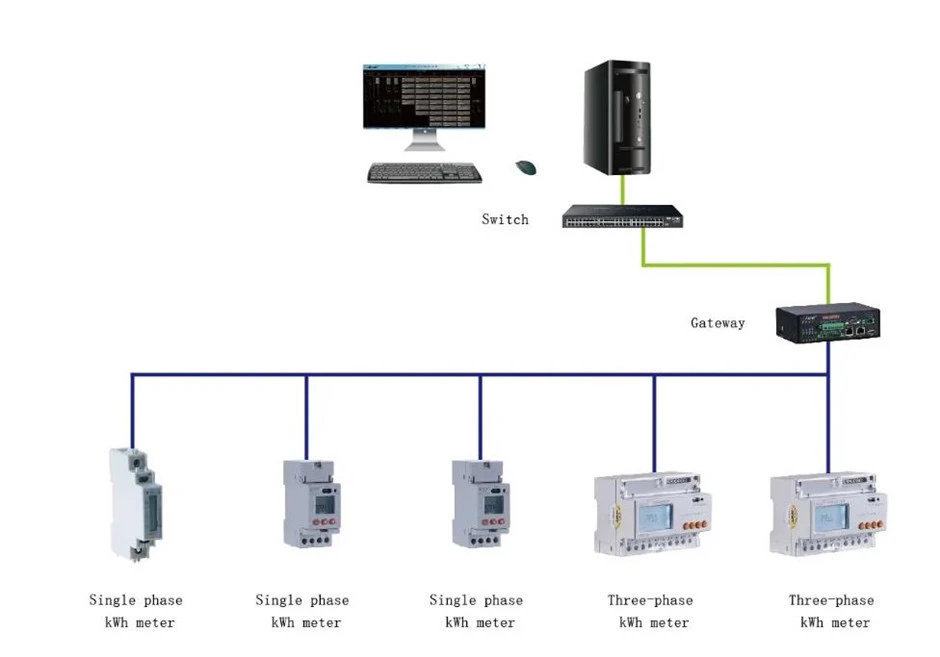

Scenarij primjene

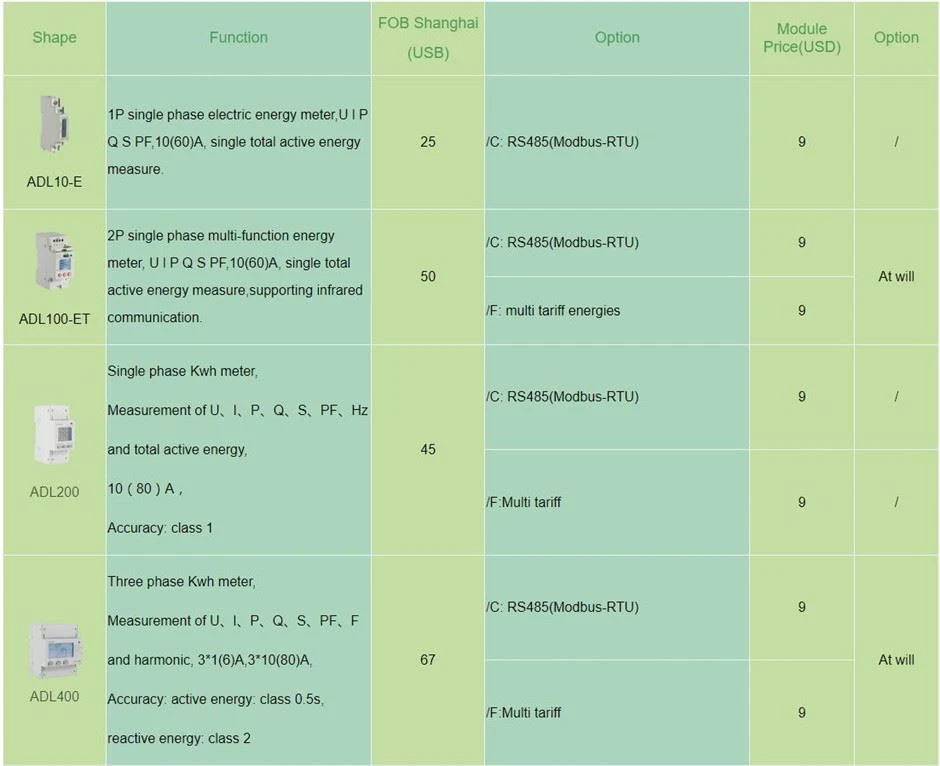

Citat
