Acrel nudi rješenja za mjesta održavanja Zimskih olimpijskih igara u Pekingu

1.Pregled

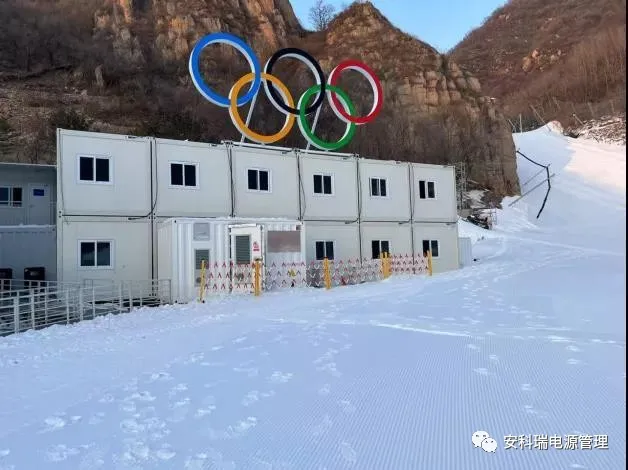

Zimske olimpijske igre u Pekingu bit će svečano otvorene 4. veljače 2022. Ovo je veliki značajan događaj na važnom povijesnom čvoru u mojoj zemlji. To je važna prigoda za pokazivanje imidža zemlje, razvitak zemlje i nadahnuće nacionalnog duha. Kako se veliki događaj približava, kao važan osnovni uvjet za domaćinstvo Olimpijskih igara, izgradnja objekata za Zimske olimpijske igre u Pekingu uvijek je privlačila veliku pozornost, a stabilan i pouzdan rad sustava napajanja i distribucije objekata glavni je prioritet.

Vanjski okoliš lokaliteta je relativno oštar, a temperatura je čak minus 20 °C. Kako bi se osiguralo pouzdano napajanje, svako sjedište provodi ispitivanja sposobnosti podrške za napajanje u skladu s dužnostima napajanja i testira zadatke napajanja, glavno napajanje i samostalno napajanje u nuždi svakog mjesta. Situacija s opskrbom, rad važnih tereta, akcija zaštite releja, plan odgovora na hitne situacije, rezervni dijelovi, logistička podrška itd. Acrel Electric pruža rješenja za inteligentno praćenje distribucijskih kutija i regulaciju okoliša u kutijama za Zimske olimpijske igre, te provodi online upravljanje opremom za napajanje i zaštitu napajanja u stvarnom vremenu kao što su kutije za kabelske grane, ATS kutije za napajanje i UPS kutije za napajanje. Pristupnik za rubno računalstvo prikuplja električne podatke, temperaturu i vlažnost, kondenzaciju, kontaktnu temperaturu i druge podatke unutar unutarnjih i vanjskih ormara za distribuciju energije i automatski ih prilagođava kako bi se postigli dobri radni uvjeti, ostvarujući inteligentno praćenje od UPS-a do niskonaponskog prekidača na kraju mjesta održavanja Zimskih olimpijskih igara , kako bi se pravovremeno pružila hitna podrška i poboljšala pouzdanost napajanja.

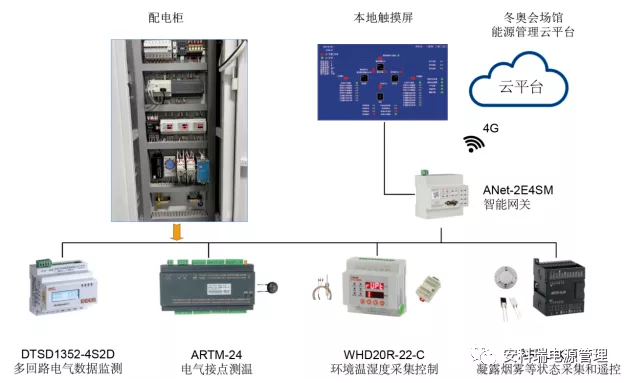

2.Struktura sustava

Sustav se može podijeliti u tri sloja: sloj terenskog uređaja, mrežni komunikacijski sloj i sloj za upravljanje platformom.

Sloj terenskog uređaja: uključujući DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 i drugu opremu za prikupljanje signala, koja se koristi za prikupljanje električnog rada u unutarnjim i vanjskim distribucijskim kutijama Parametri, električna kontaktna temperatura, temperatura okoline i vlažnost u kutiji, kondenzacija, dim i drugi podaci, a može se automatski kontrolirati ugrađenom logikom ANet-2E4SM inteligentnog pristupnika za podešavanje temperature i vlažnosti kako bi se održala temperatura i vlažnost za održavanje dobro radno okruženje unutar razvodne kutije.

Mrežni komunikacijski sloj: uključujući inteligentni pristupnik ANet-2E4SM. Pristupnik aktivno prikuplja podatke opreme sloja terenskog uređaja i može izvršiti pretvorbu protokola, pohranu podataka i prenijeti podatke na lokalni zaslon osjetljiv na dodir i određeni priključak poslužitelja putem 4G mreže. Oprema za kontrolu temperature i vlažnosti.

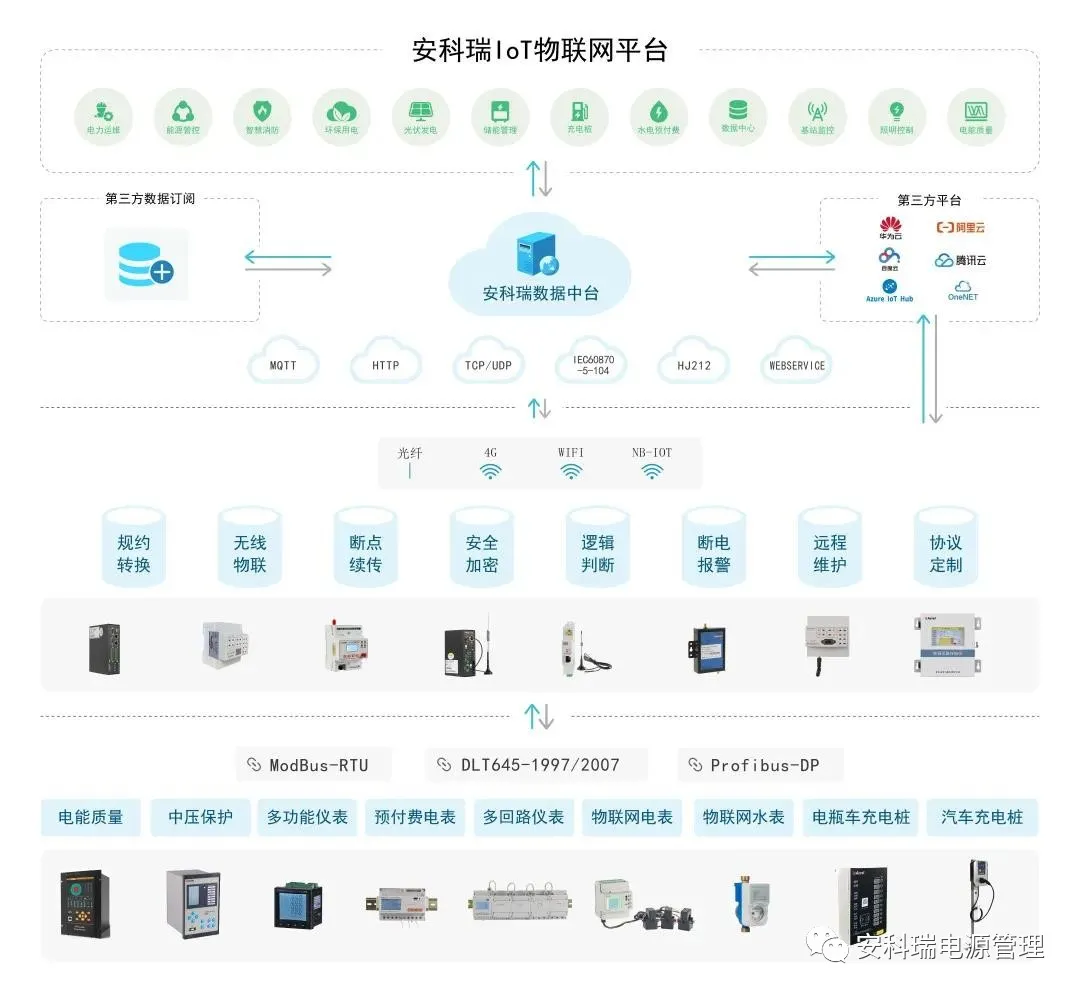

Upravljanje platformom: velika platforma za upravljanje energijom na Zimskim olimpijskim igrama.

3.Solution

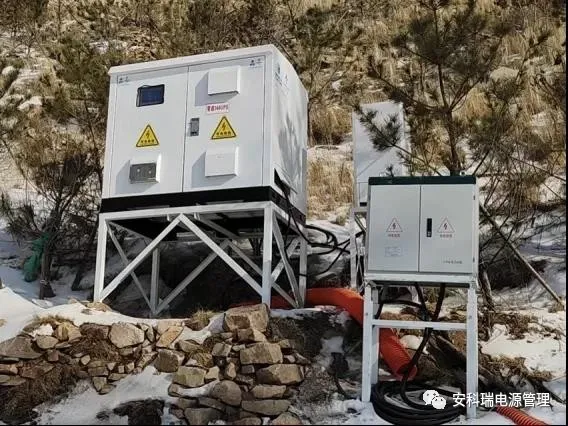

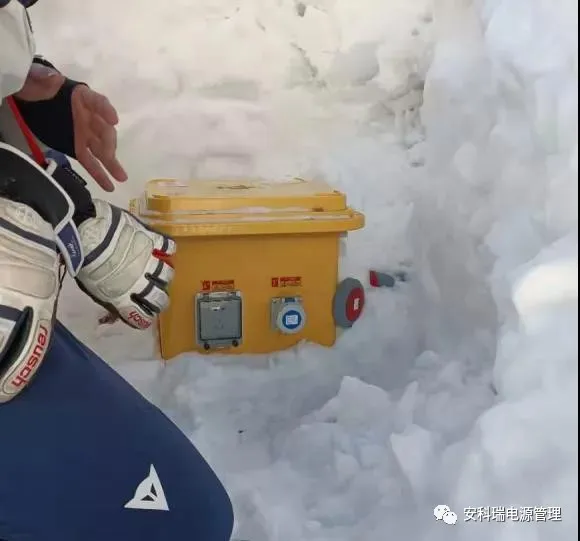

Stranica uglavnom nadzire i kontrolira tri vrste distribucijskih kutija, uključujući kutije za kabelske grane, ATS kutije za napajanje i UPS kutije za napajanje, kako bi se osigurao stabilan i normalan rad distribucijskih kutija u teškim hladnim okruženjima. Postoji više od 500 distribucijskih kutija ove tri vrste uključenih u daljinsko praćenje, a rješenja za različite distribucijske kutije također su malo drugačija.

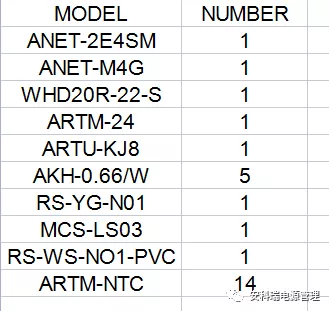

3.1Konfigurirati inventar uređaja

3.2Implement (funkcija)

Pratite električne parametre kruga kutije za grane. Kada je temperatura u kutiji preniska, gurnite alarmni signal i pokrenite grijanje. Kabelski konektor preko temperaturnog alarma.

Kondenzacija otkrivena za pokretanje alarma za grijanje i ventilaciju dimnog alarma Otkrivanje statusa napajanja utičnice. Usvojite protokol IEC60870-5-104 za učitavanje na platformu za upravljanje energijom zimskog olimpijskog prostora putem usmjerene mreže APN-a.

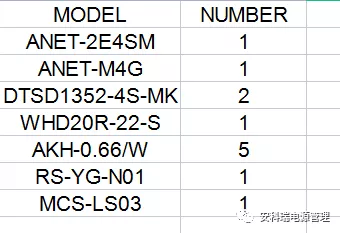

3.3Konfigurirati inventar uređaja

3.4Implement (funkcija)

Kada je temperatura u kutiji preniska, gurnite alarmni signal i pokrenite prikupljanje temperature kabela za grijanje, preko temperaturnog alarma. Kondenzacijski alarm je otkriven i aktivira se ventilacija grijanja Dim i alarmi temperature i vlažnosti. Usvojite protokol IEC60870-5-104 za učitavanje na platformu za upravljanje energijom zimskog olimpijskog prostora putem usmjerene mreže APN-a

3.5Konfigurirati inventar uređaja

3.6Implement (funkcija)

Kada je temperatura u kutiji preniska, gurnite alarmni signal i pokrenite grijanje Unutarnji alarm preko temperature Kondenzacijsko grijanje Baterija nenormalan alarm Alarm za kvar Invertera. Usvojite protokol IEC60870-5-104 za učitavanje na platformu za upravljanje energijom zimskog olimpijskog prostora putem usmjerene mreže APN-a

4. Održavanje na licu mjesta

Otvaranje Zimskih olimpijskih igara je neminovno. Kako bi se osigurao normalan rad sustava distribucije električne energije na licu mjesta, Acrel je organizirao da inženjeri održavaju na licu mjesta i pružaju tehničku podršku za pobjedu u teškoj borbi za zaštitu energije za Zimske olimpijske igre u Pekingu 2022. godine.

Acrel je već dugi niz godina duboko uključen u inteligentnu distribuciju električne energije, a trenutno diljem zemlje postoji više od 14.000 rješenja. Tvrtka je prikupila mnogo iskustva od terminalnih senzora, pristupnika za rubno računalstvo do platformi u oblaku i pruža podršku podacima i rješenja za slabe veze u sustavima distribucije energije u različitim okruženjima kako bi se poboljšala pouzdanost napajanja. Acrel će ovaj put pomoći praktičnim akcijama. Zimske olimpijske igre bile su potpuni uspjeh.
