Sažetak: Ovaj članak predstavlja primjenu višestrukog brojila energije ADF400L u Vijetnamu. Višekanalni mjerač energije serije ADF400L putem kombiniranog modula može realizirati najveće 36 krugova jednofaznih ili 12 krugova trofaznih, CT spojiti ili izravno spojiti. ova serija mjerača energije s visokom preciznošću, visokom koncentracijom, centraliziranim upravljanjem, fleksibilnošću instalacije, prednostima međusobnog nesmetanja zajednice, škola, poduzeća svih područja. Serija mjerača podržava prepaid funkciju napajanja.
1. Pregled projekta:
Tvrtka se nalazi u Vijetnamu. Kupci trebaju 2 kanala trofaznog izravnog pristupa i 2 kanala trofaznog sekundarnog mjerenja pristupa. Brojila energije Acrel serije ADF400L zadovoljavaju primjenu i uvjete korisnika'.
2. Specifikacija proizvoda:
Glavni modul
1. Trofazno napajanje 3*220/380V za osiguravanje radne snage za stražnji mjerni modul;
2. Sučelje čovjek-stroj: LCD i gumb
programiranje;
3. Infracrvena komunikacija;
4. Prevlačenje RF kartice (IC funkcija);
5. 2 kanala RS485 mrežna komunikacija (*C funkcija);
6. RS485 komunikacija za prošireni bežični modul br. 3 (režim povezivanja RJ45);
7. Do 2DI/2DO (K funkcija);
8. Do 1 Ethernet komunikacija (CE funkcija);

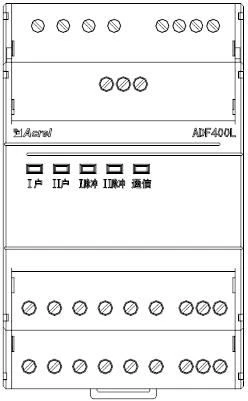

Mjerni modul za pristup transformatoru
1. Dvosmjerni trofazni 3*1 (6) Mjerenje se može realizirati;
2. 2 impulsa aktivne energije;
3. 2 trofazna radna stanja, puls i
indikacija komunikacije;
4. Do 4DI/4DO funkcija (K funkcija);
Izravan pristup mjernom modulu
1. Može realizirati jednosmjerno trofazno 3*10 (80) mjerenje ili trosmjerno jednofazno mjerenje 10 (80) A;
2.1 impulsni izlaz aktivne energije;
3. Trofazni radni status, pulsni i komunikacijski status LED indikacija;
3. Glavna funkcija:
Prikaz | LCD |
Monitoring energije | Aktivna energija (pozitivna、negativna), reaktivna energija (pozitivna、negativna) |
Mjerenje snage | Napon, struja, faktor snage, frekvencija, aktivna snaga, jalova snaga, prividna snaga |
Harmonijska funkcija | Ukupni harmonik、subharmonik (2～31) |
3-fazna neravnoteža | Napon, strujna neravnoteža |
NESTAŠLUK | Glavni modul 2DI2DO; CT spoj 2DI4DO (izravno povezivanje) |
Komunikacija | Infracrveni; RS485 MODBUS-RTU i DL/T645 |
Energija povijesti | Energetski rekord od 12 mjeseci |
4.Primjena
ADF400L Multi Circuits Energy Meter može postići do 12 trofaznih ili 36 jednofaznih mjerenja izravnog pristupa ili 12 trofaznih mjerenja međusobnog pristupa induktorima, hibrid izravnog pristupa i međusobnog pristupa induktorima putem metode mjerenja kombinacije modula.
5. Zaključak
ADF400L serija brojila električne energije popularna je među zajednicama, školama, poduzećima itd. zbog svoje visoke točnosti, centralizirane instalacije, centraliziranog upravljanja, visoke fleksibilnosti instalacije i nesmetanja.
Bibliografija
1. Rješenja za mikromrežni sustav poduzeća 2021.04
