Sažetak
Prema principu, karakteristikama i načinu ugradnje Hallovog senzora struje otvorenog tipa analizira se primjena Hallovog senzora struje otvorenog tipa u transformacijskom i distribucijskom sustavu tvornice, kako bi se korisnicima pružilo rješenje za realizaciju inteligentna distribucija istosmjernog sustava brzo.
Ključne riječi: Holov senzor struje otvorenog tipa primjena principa rada istosmjernog razvodnog sustava
Pregled
DC distribucijski sustav obično se sastoji od visokofrekventnog prekidačkog napajanja i baterije, koja se koristi za osiguravanje pouzdanog istosmjernog napajanja za kontrolu, signal, relejnu zaštitu i automatske uređaje, rasvjetu u slučaju nezgode i tako dalje u DC sustavu. Ima visoke zahtjeve za pouzdanost, stabilnost i kvalitetu napajanja. Stoga smo u ruskom DC sustavu uskladili korišteni DC Hall distribucijski mjerač. Tijekom transformacije istosmjernog sustava nema nestanka struje, a inženjerska transformacija je teška, a tradicionalni zatvoreni Hallov strujni senzor ili šant ne može riješiti problem. Stoga se otvoreni Hallov strujni senzor može koristiti za rješavanje problema mjerenja istosmjerne struje u projektu transformacije, kako bi se osigurao siguran rad procesa transformacije bez nestanka struje.
Dizajn proizvoda
Strukturne značajke
Hallov senzor struje otvorenih usta razvijen je na temelju tradicionalnog Hallovog senzora struje zatvorenih usta. Ima novu strukturu i lijep izgled. Cijela se sastoji od ljuske, željezne jezgre, ploče za uzorkovanje i fiksne smole. Materijal školjke izrađen je od PC/ABS legure, koja ima karakteristike otpornosti na visoke temperature, visoke mehaničke čvrstoće i zaštite okoliša. Jezgra je izrađena od orijentiranog hladno vezanog silikonskog čeličnog lima, koji ima karakteristike stabilne izvedbe, visoke mehaničke čvrstoće i iznimno visoke magnetske vodljivosti. Zeleni priključni terminal koristi se za sklopnu ploču i vanjsko ožičenje, što je prikladno i pouzdano za ožičenje na licu mjesta. Specifična struktura prikazana je na slikama 1 i 2. Izgled proizvoda ima podijeljeni dizajn. Slika 1 je kružni prolaz, koji je prikladan za prolazak kroz DC sustav kada je primarna sabirnica kabel. , Slika 2 kvadratni prolaz, pogodan za DC sustav kada je primarna sabirnica bakrena šipka. Prema rasponu mjerenja primarne struje i zahtjeva za perforacijom, može se odabrati odgovarajući tip proizvoda. Ova serija senzora može mjeriti raspon struje od 20A ~ 20000A, glavni oblik phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 i druge specifikacije, kao što je prikazano na slici 3. , pogodan za različite primjene.

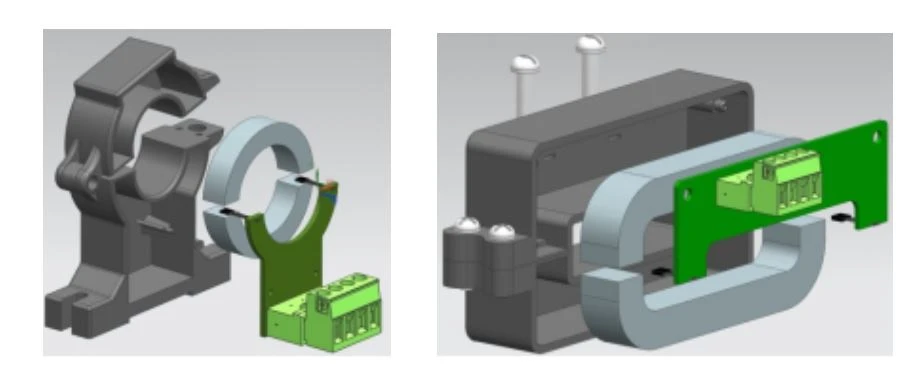

Slika 1 uzorak kružnog prolaza Slika 2 Uzorak kvadratnog prolaza

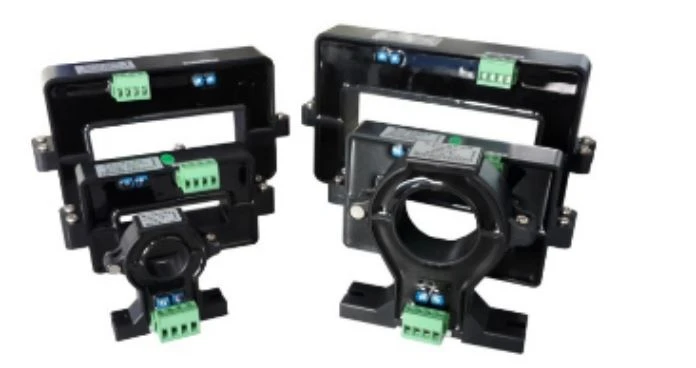

Slika 3 AHKC serija otvorenog tipa Hallov strujni senzor
Princip rada
Hallov senzor struje baziran na Hallovom efektu, principu elektromagnetske indukcije, dizajnu senzora, prema principu se može podijeliti na način rada otvorene petlje (ravno) i zatvorene petlje (tip magnetske ravnoteže), otvoreni hall senzor struje je u tradicionalnom Otvorena petlja (ravna) je poboljšana na temelju Hall senzora, razlikuje se od tradicionalnog jednojezgrenog, jednostrukog dizajna hale. Kako bi se projektirala podijeljena struktura, željezna jezgra je odvojena i postavljena simetrično. Hardver prihvaća paralelni komplementarni diferencijalni ulaz dvostrukih Hallovih čipova. Princip Holovog senzora otvorenog tipa prikazan je na slici 4:

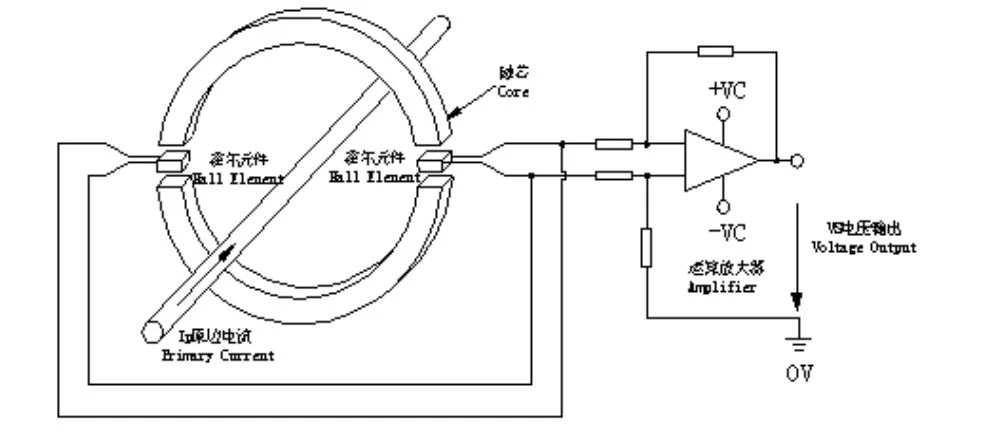

Slika 4 Shematski dijagram otvorenog Hallovog senzora
Kada primarna bočna struja IP teče kroz dugu žicu, stvorit će magnetsko polje oko žice, veličine magnetskog polja i proporcionalno je struji kroz žicu, magnetsko polje okupljeno u kružnom obliku, kroz dva hall elementa u kružno mjerenje zračnog raspora, dvije oznake hall elementa postavljene u isto polje, izlazni signal s komplementarnim karakteristikama izlaznog napona na izlazu diferencijalnog pojačala, ne samo da može potisnuti smetnje zajedničkog moda, već i utjecaj temperaturnog pomaka, izlaz napon VS točno odražavaju izvornu bočnu struju IP. Opći nazivni izlaz je kalibriran kao DC±5V ili DC4-20mA.
Instalacija proizvoda
Uzmite proizvode s kvadratnom rupom kao primjer, kao što je prikazano na slici 5, otvorite montažni vijak otvorenog tipa Hallovog senzora struje i uklonite donji dio senzora; Gornje tijelo Hallovog senzora struje otvorenog tipa učitava se u primarnu sabirnicu distribucijskog sustava, a donje tijelo senzora je zatvoreno. Montažni vijci i brtve senzora prolaze kroz rupe za pričvršćivanje gornjeg i donjeg tijela, a gornje i donje tijelo senzora su pričvršćene zajedno. Ako je instalacija isključenja na licu mjesta moguća, na brončanoj ploči mogu se otvoriti dvije odgovarajuće rupe s navojem u skladu sa zahtjevima razmaka senzora, a senzor je pričvršćen na navojni otvor sabirnice kroz stražnji otvor za pričvršćivanje kako bi se dovršio ugradnja senzora; Ako gradilište zahtijeva kontinuiranu električnu instalaciju, noseći gumeni jastučić može se ugraditi između školjke i brončane ploče kako bi se osiguralo da senzor može pouzdano raditi u uvjetima vibracija. Cijeli postupak instalacije je relativno brz i jednostavan.

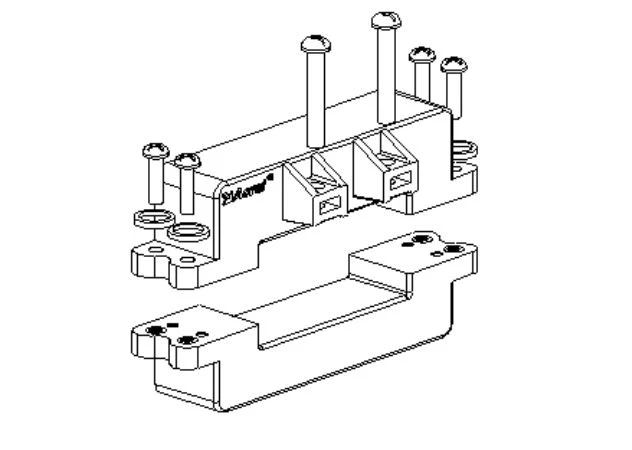

Slika 5. Shema instalacije proizvoda
Prednosti Hallovog senzora otvorenog tipa
U usporedbi s tradicionalnom metodom mjerenja istosmjerne struje koja se općenito prihvaća pomoću šanta ili transformatora, Hallov senzor otvorenog tipa ima sljedeće prednosti:
1) Visoka izolacijska čvrstoća primarne i sekundarne strane, do AC 12KV izolacije;
2) Nema gubitka umetanja;
3) Dobre dinamičke performanse: vrijeme odziva je manje od 20uS, a brzina praćenja Di /dt je veća od 20A/uS
4) Nema potrebe za rastavljanjem originalnog bočnog kabela ili sabirnice tijekom instalacije. Posebno je prikladan za transformaciju i izgradnju opreme koja ne smije gubiti snagu.
Primjena proizvoda
Otvoreni Hallov senzor struje uglavnom se koristi u transformaciji DC distribucijskog sustava u tvornicama, kao što je transformacija istosmjernog sustava napajanja u elektranama, transformacija istosmjernog sustava u trafostanicama, transformacija komunikacijske sobe, transformacija željezničkih lokomotiva i drugi projekti. Može pretvoriti signal istosmjerne struje središnjeg ruba sustava u standardni izlaz DC±5V ili 4-20mA. Ima ulogu nadzora i električne izolacije, a može se koristiti s instrumentima za praćenje s više petlji ili drugim električnim mjernim instrumentima.
Zaključak
Otvoreni Hallov senzor struje igra važnu ulogu u primjeni istosmjernog sustava zbog svoje jednostavne strukture, praktične instalacije, pouzdanog rada i druge dobre primjenjivosti, posebno u projektu renoviranja.
