Opis proizvodnje
Senzor istosmjerne struje curenja je mjerni modul koji pretvara izmjerenu istosmjernu struju u proporcionalni istosmjerni ili naponski signal prema teoriji fluxgate, a ulazna strana je visoko izolirana od izlazne strane. Tipični izlazi uključuju 4-20mA, DC0-5V i DC0-10V signale. Ovi standardni signali mogu se dobiti raznim uređajima kao što su PLC, RTU i DAS kartice i koristiti za različite aplikacije za praćenje struje. transformatori struje curenja okružuju izlaz + i – istosmjernog kruga.
Otkriva izlazne signale senzora u granama kruga. Ako je izolacija u granama strujnog kruga normalna, struja koja prolazi senzorom mora biti jednaka u suprotnom smjeru. Izlazni signal je nula. Ako je grana strujnog kruga uzemljena, diferencijalna struja prolazi kroz transformator struje curenja i izlaz senzora nije nula. Stoga je moguće identificirati uzemljenu granu u istosmjernom sustavu detekcijom izlaznih signala iz grana kruga. Teorija jamči točnu identifikaciju linije i sprječava utjecaj distribuirane kapacitivnosti.
Izgled
AHLC-LTA
AHLC-EA
AHLC-EB
Parametri
Specifikacija | Nazivna struja | Napajanje | Nazivna snaga | Mjerni otvor (mm) | Stupanj preciznosti |
AHLC-LTA | DC 10mA～2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA～2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA～2A | ±15V | 5V | φ 60 | 1 |
Dimenzija (jedinica: mm)
| ||
| Sl. 1 | sl.2 | sl.3 |
Specifikacija veličine | Veličina obrisa (mm) | Kroz | Montaža | Lik | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Sl. 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | sl.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | sl.3 |

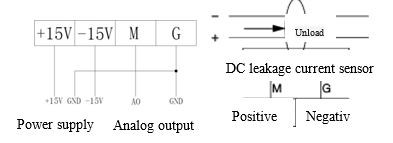

Ožičenje
Citat
