Funkcija

Radna snaga	Na baterije, više od 5 godina
Temperature	-50°C~+125°C
Točnost	±1°C
Učestalost uzorkovanja	455
Frekvencija	470MHz
Udaljenost	150M
Frekvencija prijenosa	5 min

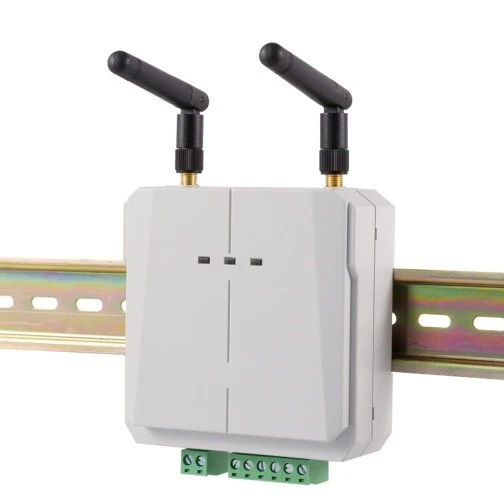

ATC600-C podatkovni prilagodnik

● Bežično mjerenje temperature;

● Mjerenje 240 točaka;

● 1 RS485 serijska komunikacija, Modbus-RTU;

●2 releja alarma;

● Napajanje se prilagođava AC/DC 220V, AC/DC110V

Acrel-2000T/A

● Bežično mjerenje temperature, maksimalno mjerenje 60 točaka;

●4 digitalni ulaz;

●2 releja alarma;

●LCD zaslon;

● Pomoćno napajanje prilagođava se AC220V, DC220V, DC110V, AC110V;

●1 RS485 serijska komunikacija, Modbus-RTU.

Izgled

UTTQ`TVNIW)13A7BQT0F$[8

Dimenzija

62,4*32,4*16 mm,,φ13,5 mm (L*W*H,otvor blende)

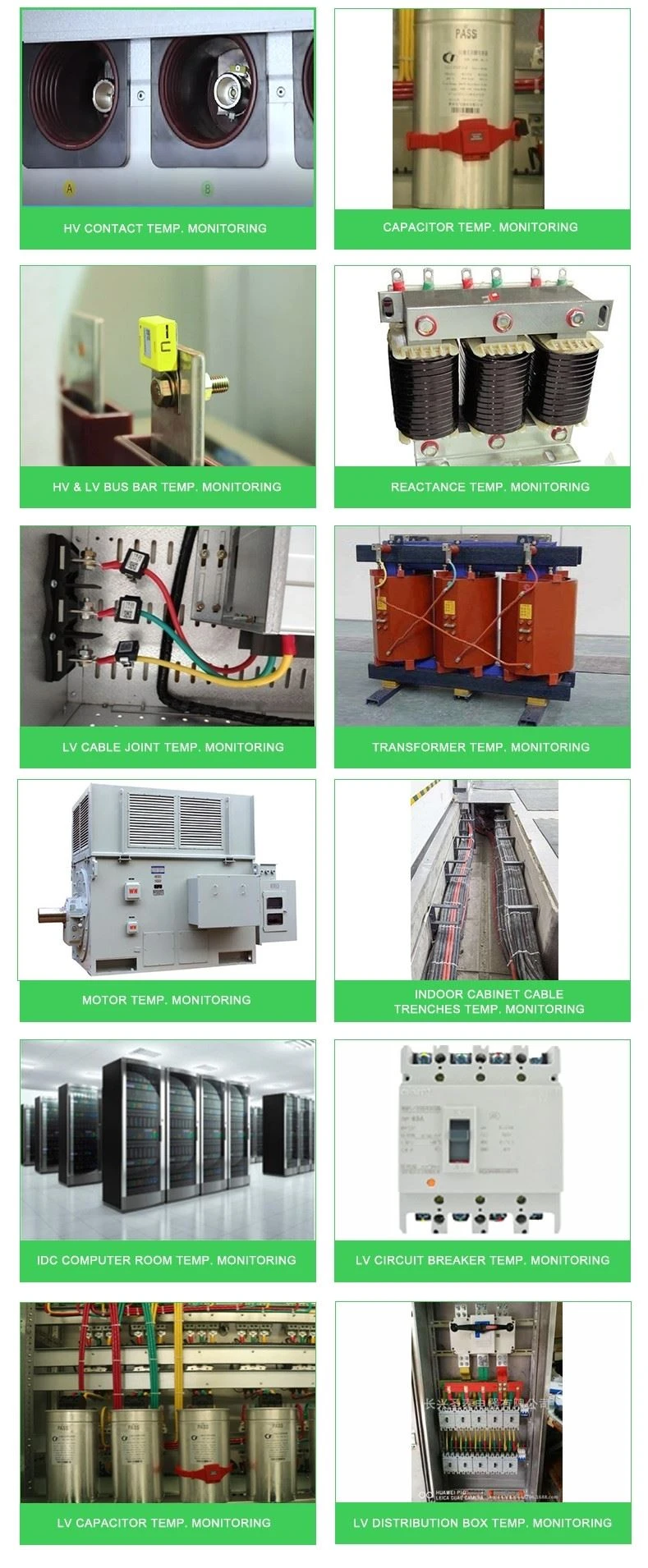

Bežični senzor za mjerenje temperature serije ATE razvijen je u skladu sa Specifikacijom za opremu za mjerenje bežične temperature, NB/T 42086-2016. Pogodan je za unutarnja postrojenja od 3-35kV, uključujući ugrađene rasklopna postrojenja, kolica za ručna kolica, fiksne prekidače i prekidače s petljom.

1---------------- Jezgra bežičnog temperaturnog senzora ATE100

2----------------Dometrisni dio

3----------------Battery prekidač

Instalacija

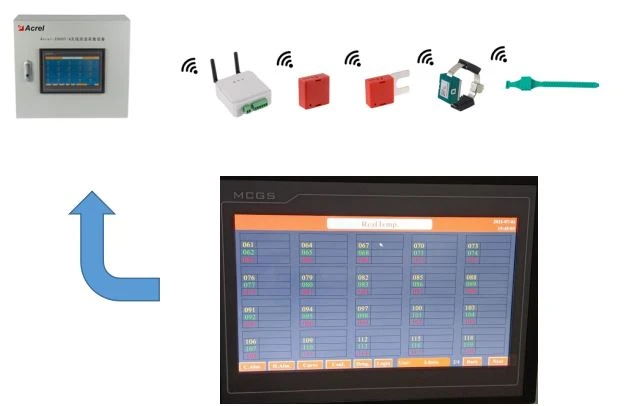

Tipično rješenje

UZ%13}]OO}5AB9RX(N196PQ

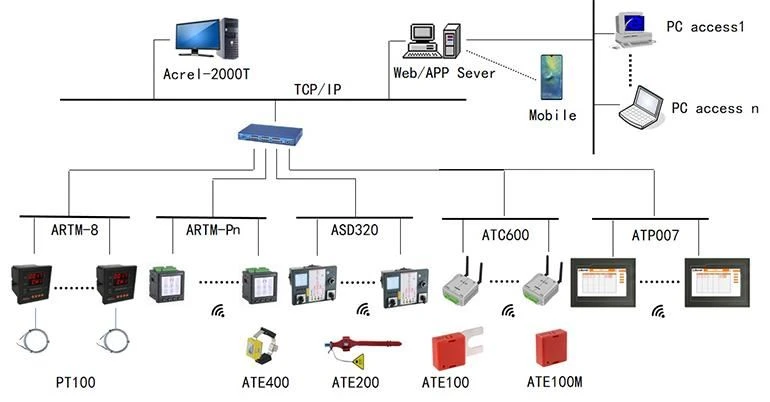

Električni kontaktni uređaj za mjerenje temperature serije ARTM sastoji se od bežičnog senzora za mjerenje temperature i terminala za primanje/prikaz. Svi podaci o temperaturi mogu se učitati u bežični sustav mjerenja temperature kako bi se ostvarilo sveobuhvatno praćenje električnih kontakata u procesu transformacije i distribucije.

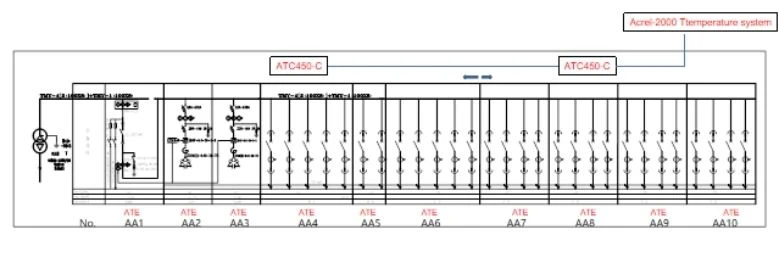

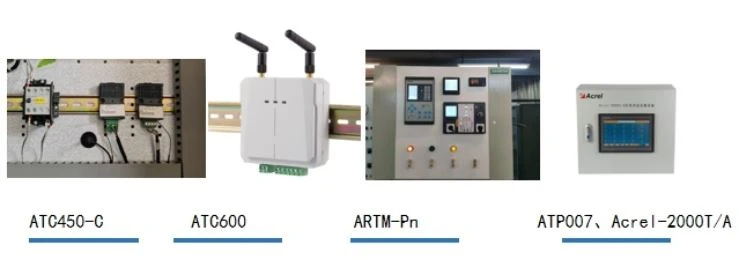

INSTALACIJA-- PRIJEMNIK

Prijedlog:

Niskonaponski glavni ulazni ormar opremljen je sa 6 točaka; kondenzatorski ormar opremljen je s 3 točke; izlazni ormar opremljen je s 3 točke za svaki krug.
