Opis proizvodnje
Hallovi senzori struje uglavnom se koriste za izolaciju i pretvaranje izmjeničnih, istosmjernih, impulsnih i drugih složenih signala. Nakon što se signalna kontrola strujnih signala konvertuje prema teoriji Hallovog efekta, oni se mogu izravno dobiti preko AD, DSP-a, PLC-a, sekundarnih instrumenata i drugih uređaja.
Hallovi senzori struje su široko primjenjivi za akviziciju i povratne informacije u nadzoru struje, primjeni baterija, inverteru, upravljanju solarnom energijom, ormanu istosmjerne struje, pogonu istosmjernog motora, galvanizaciji, zavarivanju, frekventnom pretvaraču, UPS servo upravljačkim sustavima. Odlikuju se brzim odgovorom, širokim rasponom mjerenja, visokom preciznošću, jakim kapacitetom preopterećenja, dobrom linearnošću i izvrsnim performansama protiv smetnji.

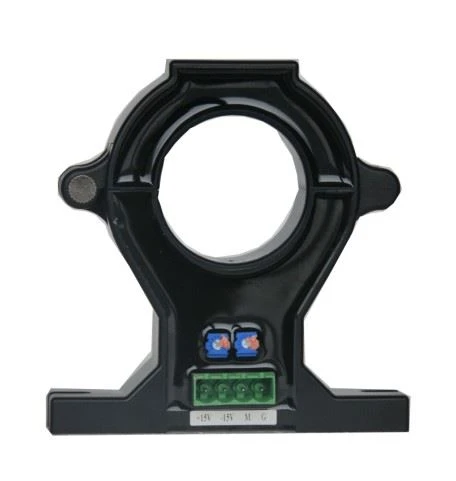

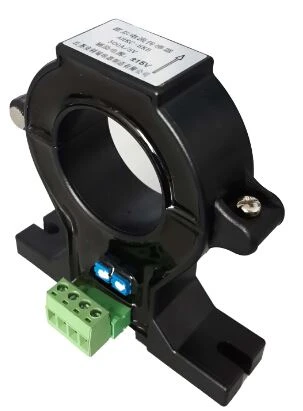

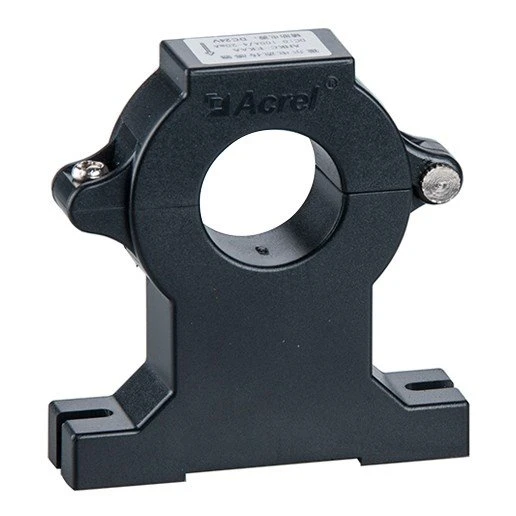

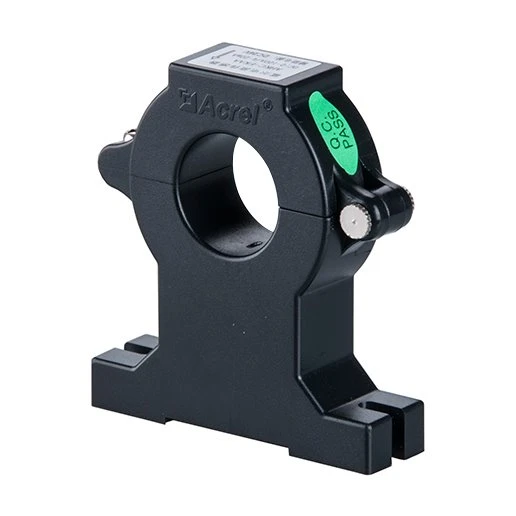

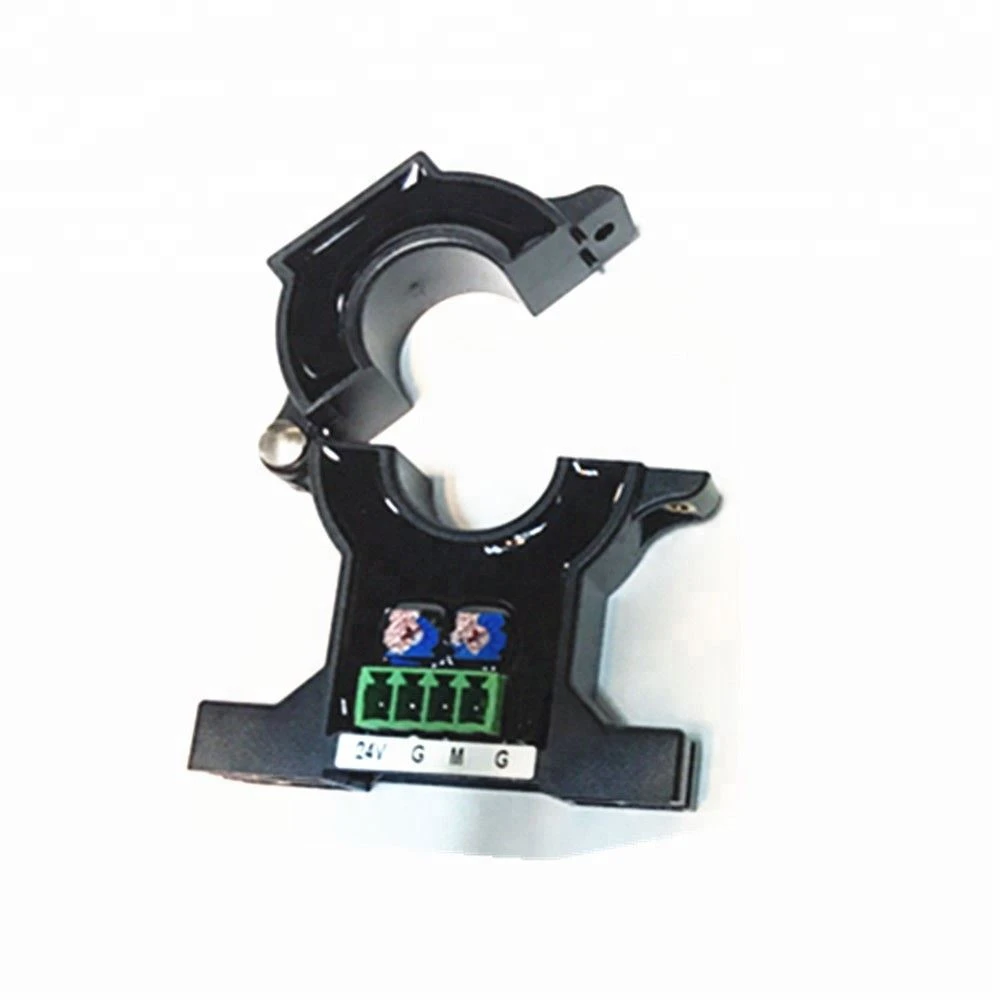

Izgled
Parametri
tehnički parametri | Podaci | |||
Split/zatvorena otvorena petlja | Dvorana (pravi RMS) | |||
Izlaz | Nominalna vrijednost | Napon: ±5V/±4V | Struja: 4-20mA | |
Napon pomaka nule (struja) | Napon: ±20mV | Struja:±0,05mA | ||
Pomak napona (struje) drift | Napon: ≤±1.0mV/℃ | Struja: ±0,04 mA/ ℃ | ||
Linearnost | ≤0,2% FS | |||
Napon napajanja | DC±15V | DC 24V | ||
Širina pojasa | 0-20 kHz | |||
Vrijeme odziva | ≤5us | ≤1 ms | ||
Dielektrična čvrstoća | Dopušteno 2500 VAC između ulaza/izlaza i napajanja na frekvenciji napajanja | |||
Klasa točnosti | 1.0 | |||
Uvjeti okoline | Temperatura | Radna temperatura: -25℃-+70℃; temperatura skladištenja: -40℃-+85℃ | ||
Vlažnost | ≤95% RH, bez rose, bez agresivnog plina | |||
Visina | ≤3500m | |||
Dimenzija
 |  |

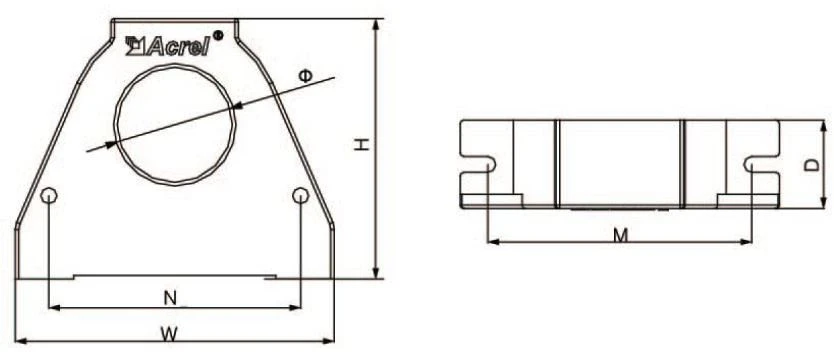

| Sl. 1 | sl.2 |
Specifikacija veličine | Veličina obrisa | Kroz veličinu | Veličina za montažu | Lik | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Sl. 1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Sl. 1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Sl. 1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Sl. 1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Sl. 1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Sl. 1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | sl.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | sl.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | sl.2 |
Trenutni omjer
 | Specifikacija | Nazivna struja | Napajanje | Nazivna snaga | Mjerni otvor (mm) | Stupanj preciznosti |
AHKC-EKA | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |

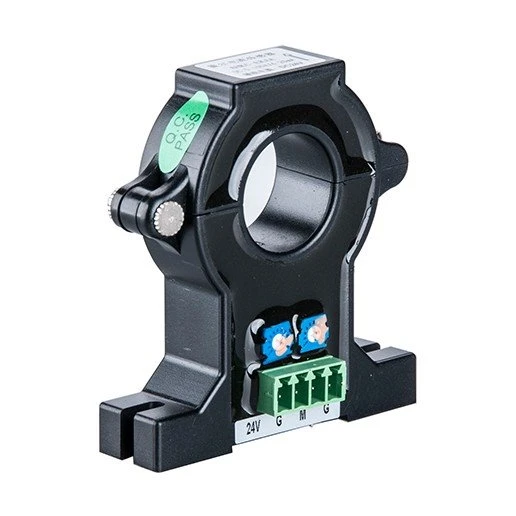

AHKC-EKAA | DC 0～(50-500)A | 12V/24V | 4～20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0～(50-500)A | 12V/24V | 4～20mA | φ 20 | 1 | |
AHKC-EKB | 0～(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0～(200-1000)A | 12V/24V | 4～20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0～(200～ 1000)A | 12V/24V | 4～20mA | φ 40 | 1 |
AHKC-K | 0～(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC-KAA | DC 0～(400-2000)A | 12V/24V | 4～20mA | 64×16 | 1 | |
AHKC- KDA | AC 0～(400-2000)A | 12V/24V | 4～20mA | 64×16 | 1 | |
AHKC-H | 0～(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0～(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0～(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Napomena: Nazivna struja bez oznake označava da se izmjenična i istosmjerna ulazna struja može izmjeriti, molimo navedite pri narudžbi.
Zatvoreni Hallov strujni senzor

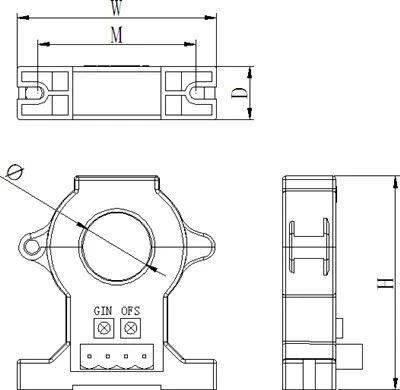

Sl. 1

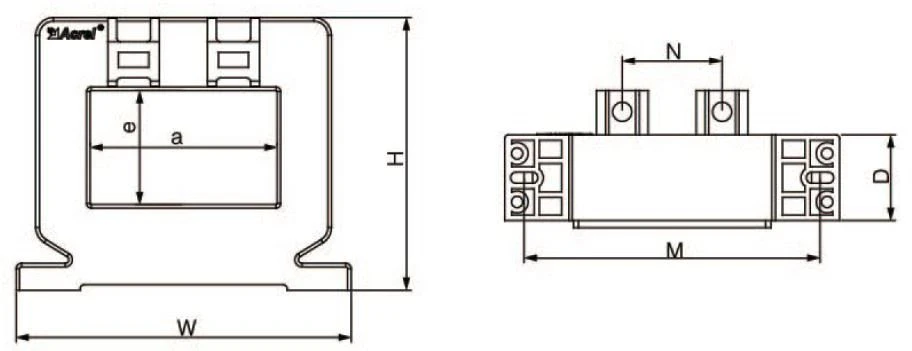

sl.2
Specifikacija veličine | Veličina obrisa (mm) | Kroz veličinu (mm) | Montaža | Lik | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Sl. 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Sl. 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | sl.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | sl.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | sl.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | sl.2 |
AHKC-ŠEŠIR | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | sl.2 |
Trenutni omjer
| Specifikacija | Nazivna struja | Napajanje | Nazivna snaga | Mjerni otvor (mm) | Točnost |
AHKC-E | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0～(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0～(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0～(50-500)A | 12V/15V/24 V | 4～20mA | 20.5*10.5 | 1 | |
AHKC-F | 0～(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0～(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-ŠEŠIR | 0～(400-2000)A | ±15V | 5V | 52*32 | 1 |
Napomena: Nazivna struja bez oznake označava da se izmjenična i istosmjerna ulazna struja može izmjeriti, molimo navedite pri narudžbi.
