Opis proizvoda

Hallov senzor struje zatvorene petlje naziva se i Hallov magnetski senzor struje uravnoteženja. Uključuje spomenutu teoriju s teorijom magnetskog balansiranja. Drugim riječima, koncentrator feromagnetskog polja koncentrira magnetsko polje koje stvara primarna struja i primjenjuje ga na Hallovu komponentu. Tada se naponski signal koji izlazi iz Hallove komponente pojačava i postaje ulaz pojačala snage. Izlaz struje pomaka teče kroz sekundarni kompenzacijski svitak.

Magnetno polje koje stvara sekundarna zavojnica suprotno je polju koje stvara primarna struja. Na taj se način kompenzira primarno polje i postupno se smanjuje Hallov izlaz. Kada je primarno polje ekvivalentno drugom i offset struja ostaje stabilna, to je magnetsko balansiranje. Ovaj sklop se uglavnom sastoji od komponente za pretvorbu elektromagnetizma, pojačala i sklopa za kompenzaciju pogona.

Izgled

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimenzija

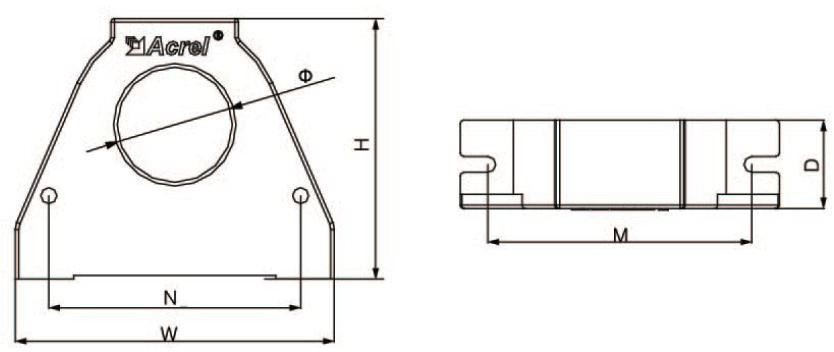

Sl. 1

sl.2

Specifikacija veličine	Veličina obrisa (mm)			Kroz veličinu (mm)			Montaža veličina (mm)		Lik
Specifikacija veličine	W	H	D	a	e	Φ	M	N	Lik
AHKC-E	53	72	16	/	/	21	47	/	Sl. 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Sl. 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	sl.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	sl.2
AHKC-F	74	57	22	43	13	/	/	22	sl.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	sl.2
AHKC-ŠEŠIR	94	76.5	24	52.5	32	/	83	28	sl.2

Trenutni omjer

Specifikacija	Nazivna struja	Napajanje	Nazivna snaga	Mjerni otvor (mm)	Preciznost stupnja
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4～20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-ŠEŠIR	0～(400-2000)A	±15V	5V	52*32	1
