Informacija
Karakteristično
1) Komunikacija:RS485/Modbus-Rtu
2) Više krugova:A plus B nezavisna 2 kruga DC24V izlaz
3) Ocijenjeno U i Ja:U:DC48V/240V/336V I:5V
Funkcija
·A plus B neovisne dvije istosmjerne linije napona, struje, snage, električne energije, 1 kanala za praćenje temperature i vlažnosti
·8 ulaza statusa prebacivanja
·4 izlaza statusa prekapčanja
·3 RS485 komunikacije
Montaža
DIN 35 mm
Dimenzija (D*Š*V):
180*90*45

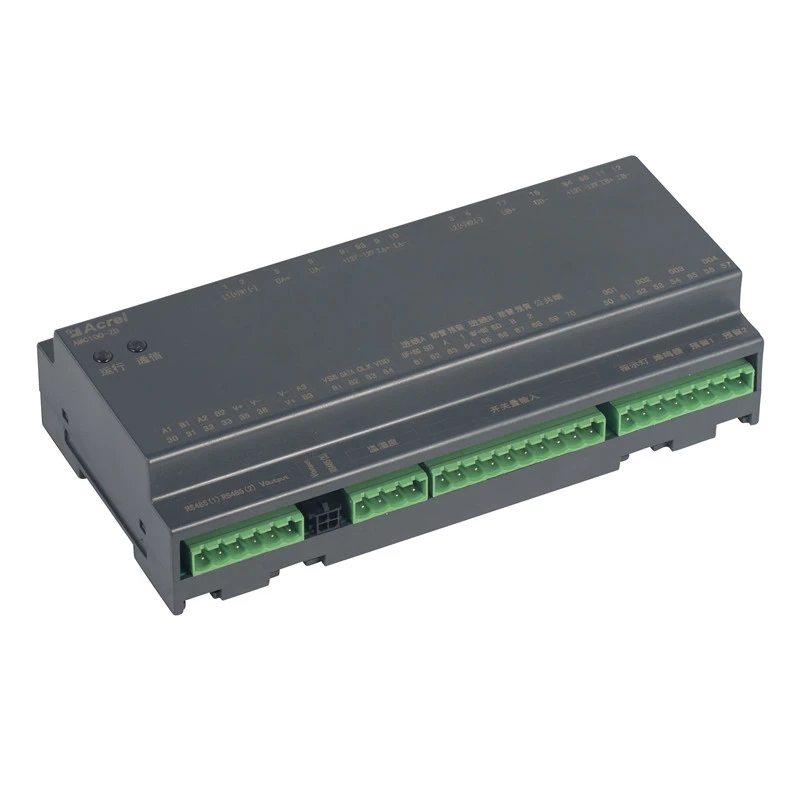

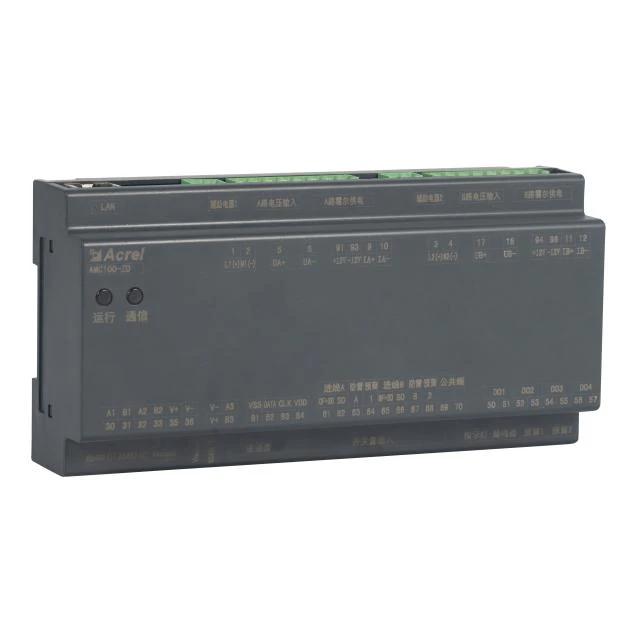

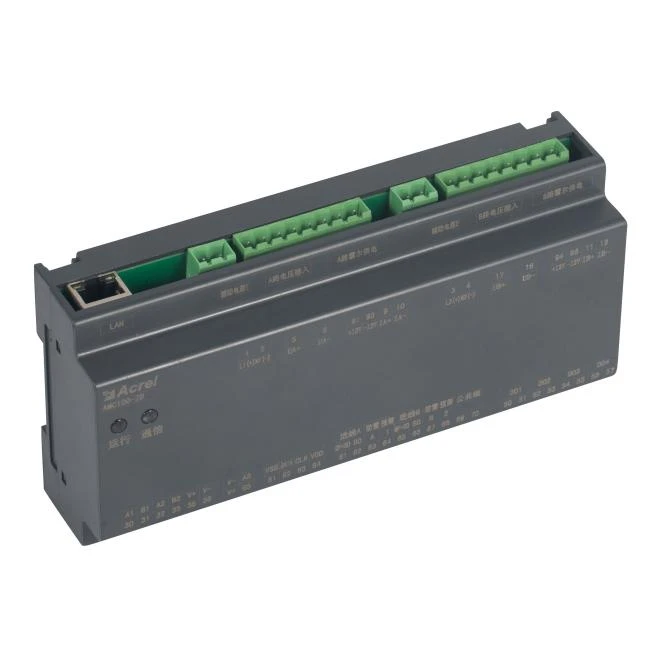

Izgled

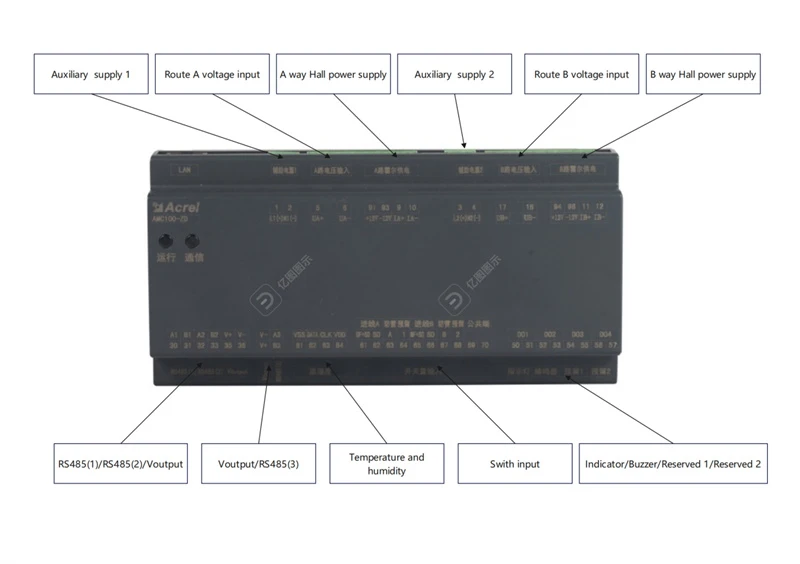

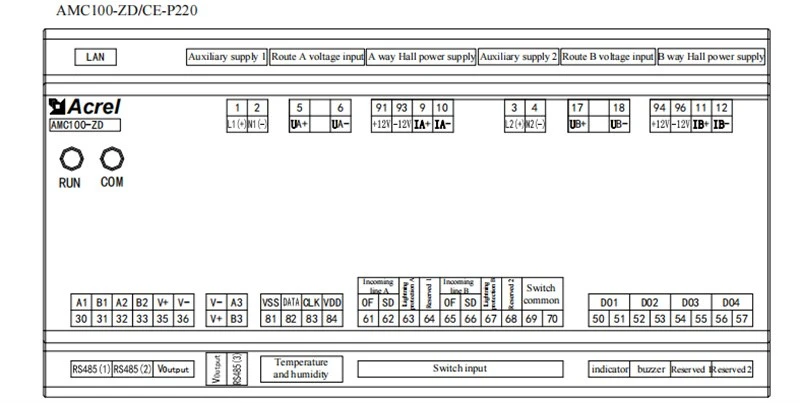

Ožičenje
Parametar
|
Sustav raspodjele |
DC |
|
|
Napon sabirnice |
Nazivni napon |
48VDC, 240VDC, 336VDC
|
|
Mjerni raspon |
±20 posto |
|
|
Preopterećenje |
Trenutni napon 2 puta u sekundi
|
|
|
Trenutni dolazni krug |
Ocijenjen |
5V（Hall senzor, ±12V napaja AMC100-ZD）
|
|
Preopterećenje |
Trajanje je 1,2 puta, trenutno 10 puta/sekundi
|
|
|
Okoliš
|
Visina
|
Manje od ili jednako 2500 m
|
|
Temperatura |
Rad:-15 stupanj -55 stupanj Skladištenje:-25 stupanj -70 stupanj
|
|
|
Vlažnost |
Relativna vlažnost Manje od ili jednako 93 posto
|
|
|
Montaža
|
Metoda ugradnje na DIN35mm šinu ili donju ploču
|
|
|
Pomoćno napajanje |
AMC100-ZD:Snaga signala（manje ili jednako 15W） AMC100-ZD-P24:DC 12-24V neovisno napajanje AMC100-ZD-P220: 1, kada je konstantni napon DC240V, DC336V, napaja se AC220V, DC240V,DC336V neovisno napajanje 2, kada je konstantni napon DC48V, napaja se neovisnim napajanjem DC48V
|
|
|
Otpor izolacije |
Otpor izolacije između svih terminala i vodljivih dijelova na kućištu mora biti najmanje 100 MΩ
|
|
|
Preklopni izlaz |
4 kanala 3A 250VAC/3A 30VDC |
|
|
Prebacite ulaz |
8 suhih čvorova |
|
|
Komunikacija |
1 kanal izoliran RS485/Modbus-RTU na pozadinski sustav 1RS485/Modbus-RTU na dodirni zaslon 1RS485/Modbus-RTU priključak na nizvodni modul 1-funkcija Ethernet komunikacije kanala nije obavezna
|
|
|
Montaža |
Montaža na DIN35mm šinu ili donju ploču |
|
Citat
|
Oblik |
Tip |
Funkcija |
FOB Shang Hai (USD) |
 |
AMC100-ZA |
Praćenje parametara pune snage A plus B dvostrukog trofaznog AC dolaznog kruga, 8 ulaza statusa prekapčanja, 4 izlaza statusa prekapčanja, 2 nadzora curenja, 1 otkrivanje temperature i vlažnosti, 3 RS485 komunikacije |
148 |
 |
AMC-FA30 |
Pratite parametre pune snage ukupno 30 grana A plus B dual AC utičnica i 1 RS485 komunikacija |
133 |
 |
AMC-FA48 |
Pratite parametre pune snage ukupno 48 grana A plus B dual AC utičnica i 1 RS485 komunikacija |
177 |
 |
AMC-FAK30 |
Pratite parametre pune snage i status prekidača ukupno 30 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacija |
177 |
 |
AMC-FAK48 |
Pratite parametre pune snage i status prekidača ukupno 48 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacija |
237 |
 |

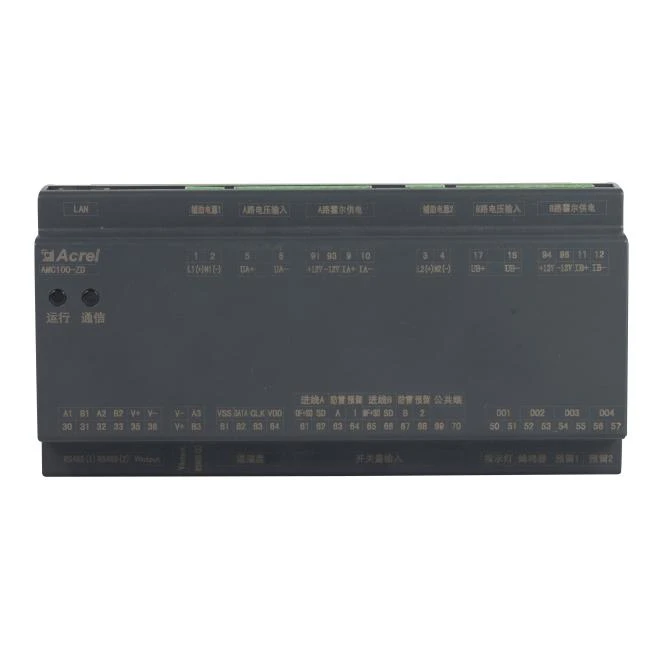

AMC100-}ZD |
Prati napon, struju, snagu i električnu energiju 2 neovisne ulazne linije A plus B, 8 sklopnih ulaza, 4 sklopna izlaza, 1 detekciju temperature i vlažnosti i 3 RS485 komunikacije |
148 |
 |
AMC100-FD30 |
Pratite parametre pune snage A plus B dvostrukih DC odlaznih linija u ukupno 30 grana i 1 RS485 komunikaciji |
133 |
 |
AMC-FD48 |
Pratite parametre pune snage A plus B dvostrukih DC odlaznih linija u ukupno 48 grana i 1 RS485 komunikaciji |
177 |
 |
AMC100-FDK30 |
Pratite parametre pune snage i status prebacivanja (aktivno) A plus B dvostruke DC utičnice 30 grana i 1 RS485 komunikacija |
177 |
 |
AMC100-FDK48 |
Pratite parametre pune snage i status prebacivanja (aktivno) A plus B dvostruke DC utičnice 48 grana i 1 RS485 komunikacija |
237 |
