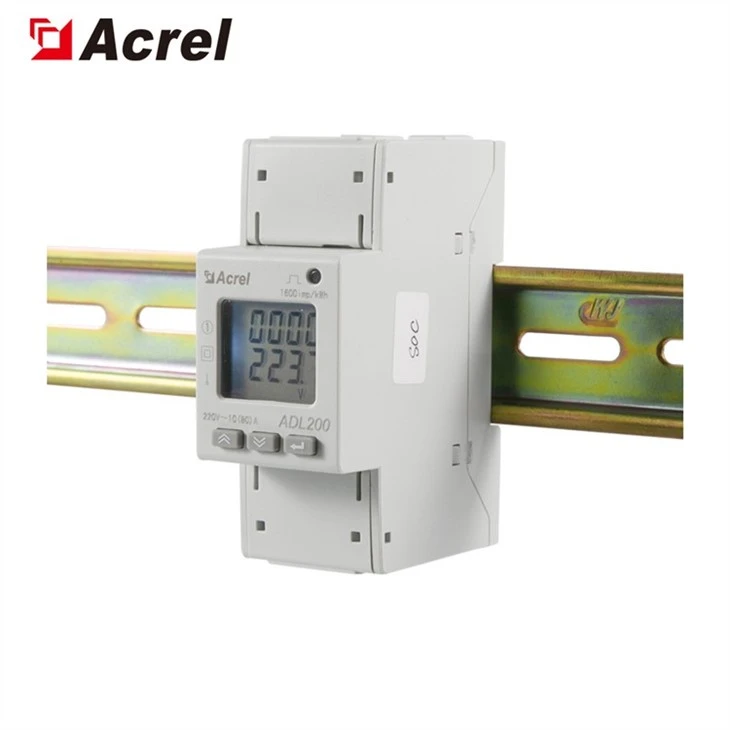

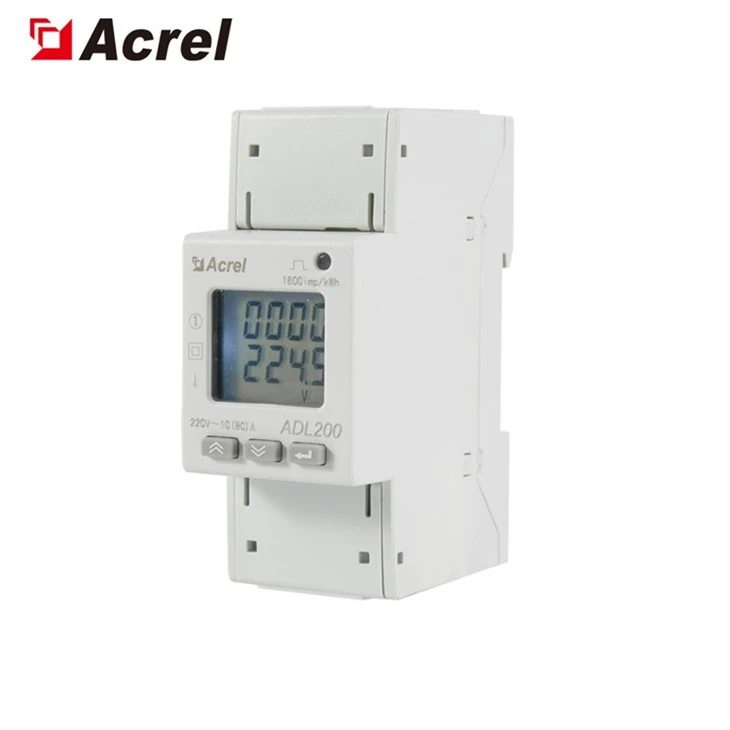

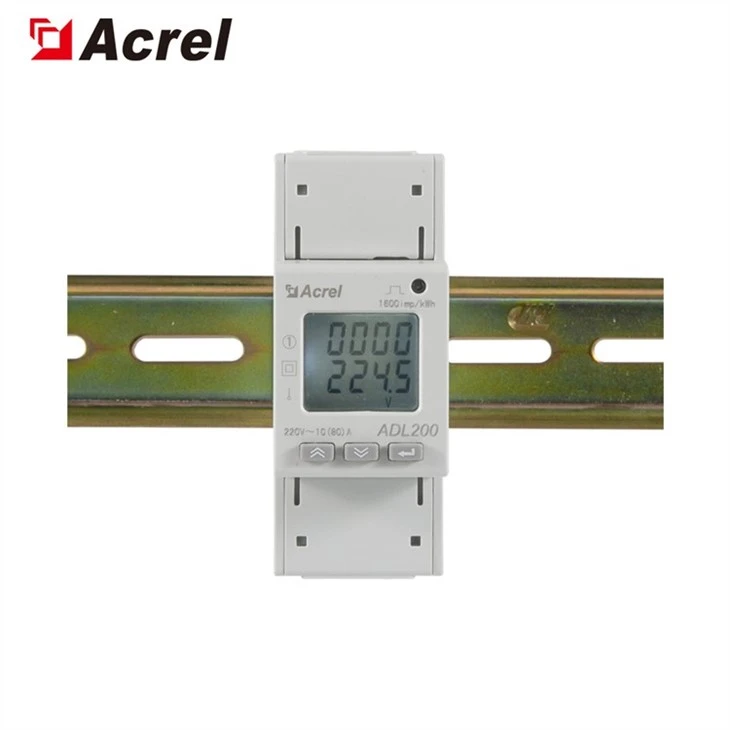

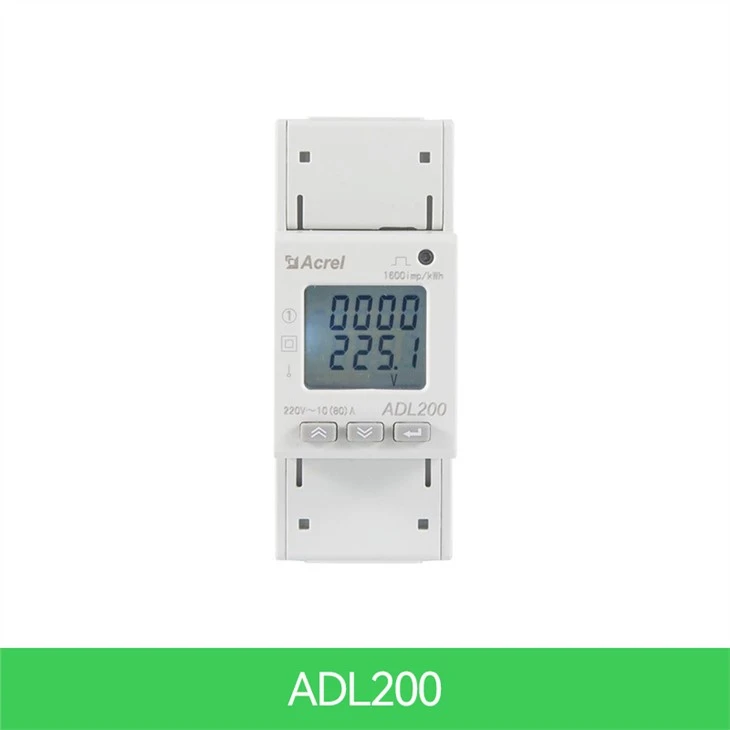

Jednofazni Din Rail Kwh Meter

Acrel Din Rail Single Phase AC Energy Meter namijenjen je sustavu opskrbe električnom energijom, industrijskim i rudarskim poduzećima i komunalnim poduzećima za izračun potrošnje električne energije i upravljanje potražnjom za električnom energijom. Odlikuje se visokom preciznošću, malom veličinom i jednostavnom instalacijom. Integrira mjerenje svih električnih parametara s sveobuhvatnim mjerenjem električne energije.

Ulazni napon	Referenca voltaža	AC220V
	Referenca frekvencija	50 Hz
	Moć potrošnja	<>
Ulazna struja	Osnovna struja	10A
	Maksimalan sadašnji	80A
	Početni sadašnji	4‰Ib
	Potrošnja	<>
Performanse mjerenja	Točnost mjerenja	1 klasa
	Raspon mjerenja	000000.00 ~ 99999999 kWh
Točnost sata	Pogreška≤0.5s/d
Aktivni puls	Širina impulsa	80±20ms
	Pulsna konstanta	1000imp/kWh
Komunikacija	Sučelje	RS485(A+、B-)
	Veza način	Zaštićeni uvijeni par vodiča
	Protokol	MODBUS-RTU
Funkcija	Opis funkcije	Funkcija pruža
Mjerenje kWh	Jednofazni aktivni kWh (pozitivan i negativan), 3 mjeseca povijesnih energetskih podataka zamrznuto skladištenje	■
Mjerenje električnih parametara	Napon, struja, aktivna snaga, jalova snaga, prividna snaga, faktor snage i frekvencija	■

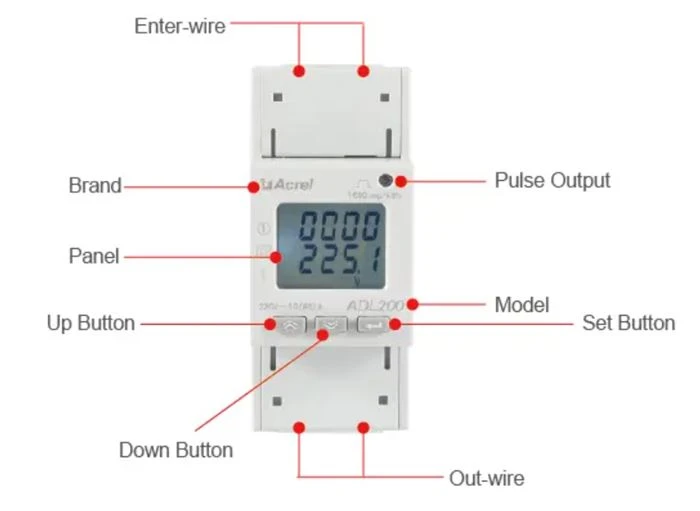

LCD zaslon	LCD zaslon odjeljka od 8 bitova	■
Programiranje ključeva	3 tipke za postavljanje parametara kao što su kod, adresa, stopa baud, multi-tarifa i komunikacijski protokol	■
Impulsni izlaz	Impuls aktivne energije outpu	■
Višecamplati	Prilagodite 4 vremenske zone, 2 popisa vremenskih intervala, 14 vremenskih intervala po danu i 4 tarifne stope	□
Komunikacija	Komunikacijsko sučelje: RS485, Komunikacijski protokol: MODBUS-RTU	■

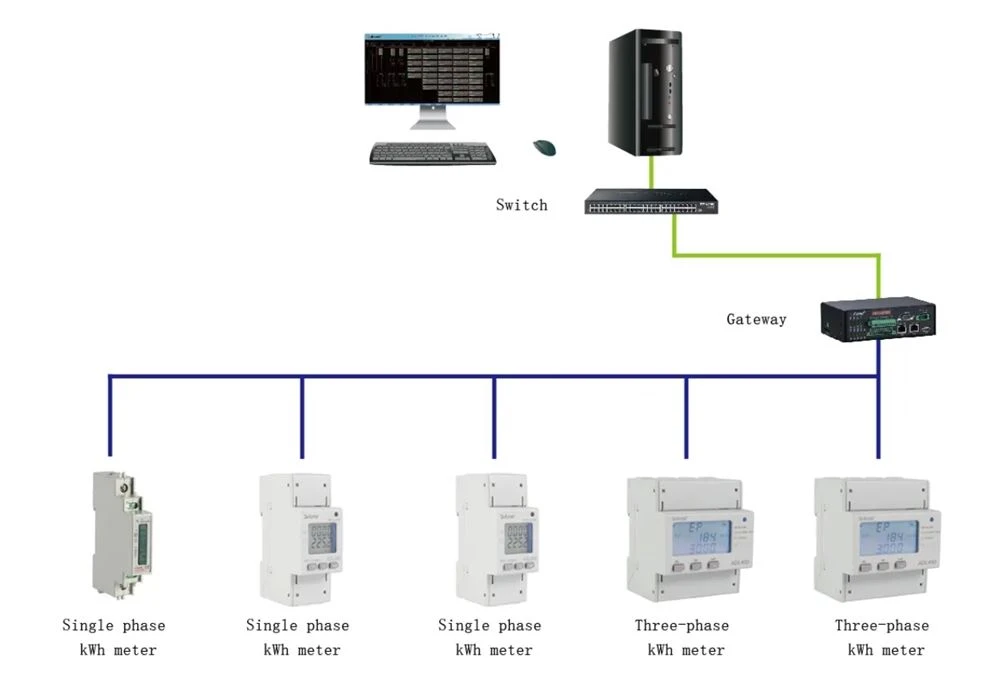

Naš jednofazni mjerač snage mogao bi testirati ukupni aktivni kwh i izmjeriti napon, struju, snagu i druge električne parametre, također s opcijskom funkcijom RS485 Modbus RTU. Pogodno je pratiti električnu energiju, prikupljati je i upravljati njome. Opremljen je komunikacijskim priključkom RS485 i prilagođen modbus-RTU. ADL se može koristiti u svim vrstama upravljačkih sustava, SCADA sustava i sustava upravljanja energijom.

● Performanse kvara: mjerač energije treperi i ne svijetli nakon napajanja.

●Otklanjanje poteškoća:

1. Provjerite je li ožičenje pomoćnog napajanja u skladu s

dijagram ožičenja instrumenta i je li ožičenje labavo ili pada;

2. Pomoću višemetara izmjerite je li ulazna vrijednost napona pomoćnog napajanja unutar normalnog raspona radnog napona instrumenta.

● Performanse kvara: Nakon uključivanjem mjerača energije, snaga zaslona ili broj energije nisu točni.

●Otklanjanje poteškoća:

1. Prebacite sučelje zaslona mjerača energije na sučelje snage (aktivni P, faktor snage λ), provjerite je li zaslon napajanja negativan i je li faktor snage između

0.9-0.95, a zatim provjerite jesu li ulaz i izlaz trenutne signalne linije obrnuti ( To jest, dolazna linija struje mora biti u skladu s dolaznim krajem instrumenta), i u skladu s ožičenjem na energetskom metru.

● Performanse kvara: Nakon uključena mjerača energije ne može normalno komunicirati s računalom glavnog računala.

●Otklanjanje poteškoća:

1. Vrijednost napona između komunikacijskog izlaza A i B mjernog instrumenta trebala bi biti između +(4,4-4,5)V;

2. Provjerite je li metoda komunikacijskog ožičenja ispravno ožičena u skladu s dijagramom ožičenja (to jest, komunikacijski terminal A/B instrumenta trebao bi odgovarati komunikacijskom serijskom priključku A/B).
