Opis

Inteligentni dc energetski mjerač serije PZ dizajniran je za primjene kao što su ISTOSM paneli, solarna energija, telekomunikacijske bazne stanice i priključci za punjenje. Ova serija instrumenata može mjeriti napon, struju, snagu, prednju i reverznu snagu u DC sustavu. Može se koristiti za lokalni zaslon i povezati s industrijskom upravljačkom opremom, računalima, iz sustava mjerenja i upravljanja.

PZ serija inteligentni DC mjerač energije također ima razne vanjske funkcije izgovora koje korisnik može birati: RS485 komunikacijsko sučelje, Modbus-RTU protokol, izlaz relejnog alarma, digitalni ulaz / izlaz. Prema različitim zahtjevima, kroz tipke ploče s instrumentima možete postaviti omjer, komunikacijske parametre

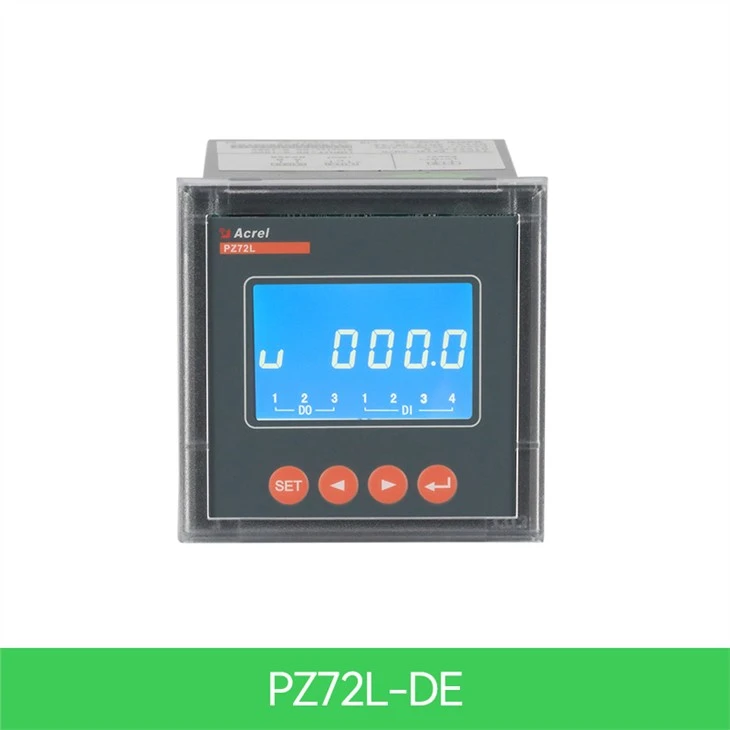

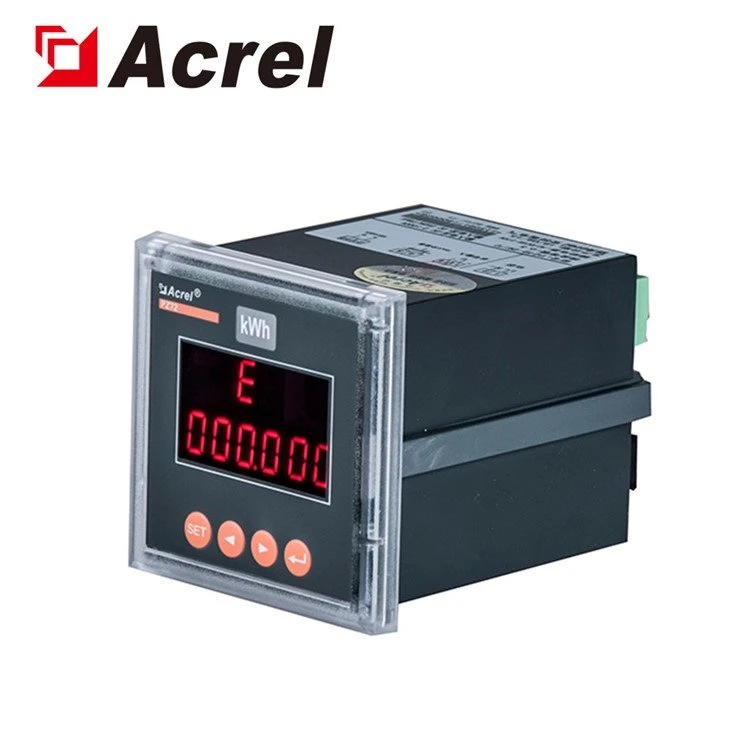

Izgled

Proizvod zadovoljava relevantne tehničke zahtjeve standardne specifikacije mjerača snage Q/GDW1825-2013, GB /T29318-2012 Mjerenje električne energije bez vozila za električna vozila, Q/GDW364-2009 Jednofazna specifikacija mjerača energije.

Parametara

Parametara	Vrijednost
Ulaz	Istosmjerni napon	Ulazni raspon	0~ 100V,0 ~ 500V,0 ~ 1000V
		Otpornost na unos	V. ≥6kΩ
	Istosmjerna struja	Ulazni raspon	0 ~ 2500A (Shunt ili Hall Sensor)
		Odložiti	Izlaz 75mV
		Dvorana	Izlaz 0 ~ 20mA, 0 ~ 5V
		Potrošnja	≤1mW
	Preopterećenje	.2 fold ocjena(kontinuirana);10fold ocjena za 1 sekundu
Klasa točnosti	0,5 klasa
Puls	Napon i struja :750V, 300A, Zadana impulsna konstanta:100imp/kWh
	Napon i struja:1000V, 300A, Zadana pulsna konstanta:100imp/kWh
	Napon i struja:1000V, 200A, Zadana pulsna konstanta:100imp/kWh

Funkcija	Mjerenje električnih parametara	U, ja, P
	Mjerenje kWh	Aktivni kWh (pozitivan i negativan) Aktivni kWh (pozitivan i negativan)
	Više tarifa	Dva skupa voznih redova, jedna godina može se podijeliti u 4 vremenske zone, svaki skup voznih redova može se postaviti na 12 dnevnih vremenskih razdoblja,4 stope (F1, F2, F3, F4 su vrhovi i ravne doline), minimalni interval vremenskog razdoblja je 15 minuta, a vremensko razdoblje može se postaviti preko nulte točke. (Samo za LCD mjerače tekućih kristala)
	Zapis povijesnih podataka	Može računati povijesnu električnu energiju u posljednjih 12 mjeseci (električna energija različitim brzinama). (Samo LCD mjerač ima)
	Promjena ulazne i izlazne funkcije	PZ72 ima dva izlaza prekidača i dva ulaza prekidača. PZ96 ima dva izlaza prekidača i četiri ulaza prekidača. Izlaz prekidača je relejni izlaz, koji može ostvariti "daljinski upravljač" i izlaz alarma. Ulaz prekidača ne samo da može prikupljati i prikazivati informacije o statusu lokalnog prekidača, već se i funkcija daljinskog prijenosa može ostvariti putem RS485 instrumenta, odnosno funkcije "daljinskog signala".
	Prikaz	LCD ili LED
	Komunikacija	Komunikacijsko sučelje: RS485, Komunikacijski protokol:MODBUS-RTU ili DL/T645-2007 protokol Baud stopa 1200, 2400, 4800, 9600, 19200, 38400 opcionalno, infracrveno je fiksirano na 1200bps.
Skretnica	DI	Suhi kontaktni ulaz, ugrađeno napajanje instrumenta, fotoelektrična izolacija
Skretnica	ČINITI	2 relejna izlaza, obično otvoreni kontakti, kapacitet 2A/30VDC ili 2A/250VAC
Napajanje	Raspon napona	85 ~ 265VAC、50/60Hz;20 ~ 60VDC;100 ~ 350VDC
Napajanje	Potrošnja	≤2W
Otpornost na izolaciju	≥100MΩ
Frekvencija snage izdržava napon	3kV/1min(RMS)
Okoliš	Temperatura	Rad:-25°C~+65°C;skladištenje:-40°C~+80°C
	Vlažnost	≤93%RH Bez kondenziranja
	Visina	≤ 2500m

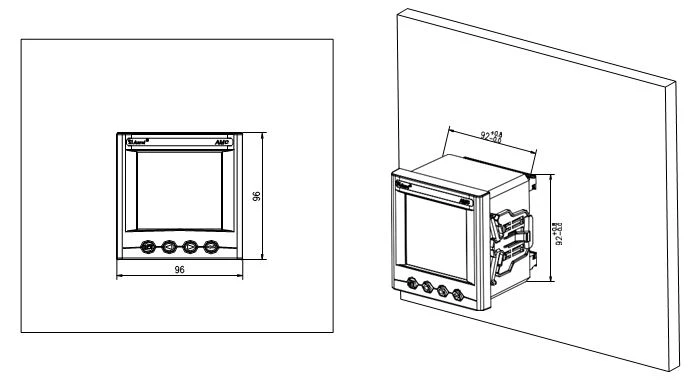

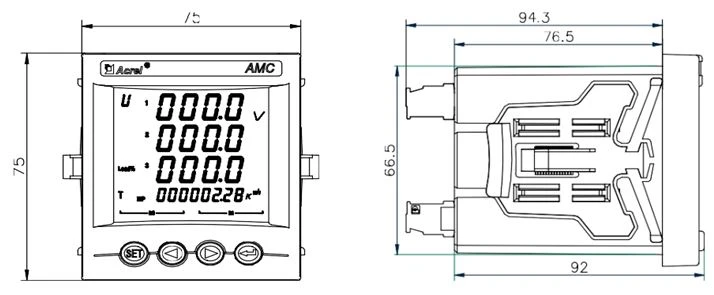

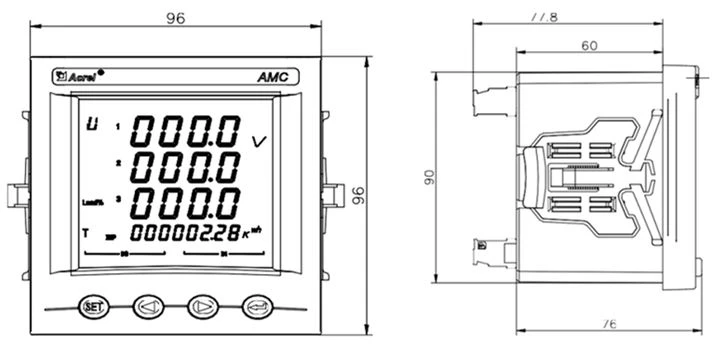

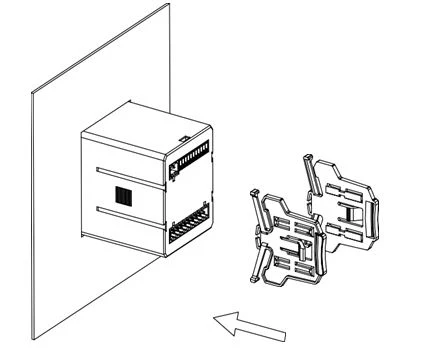

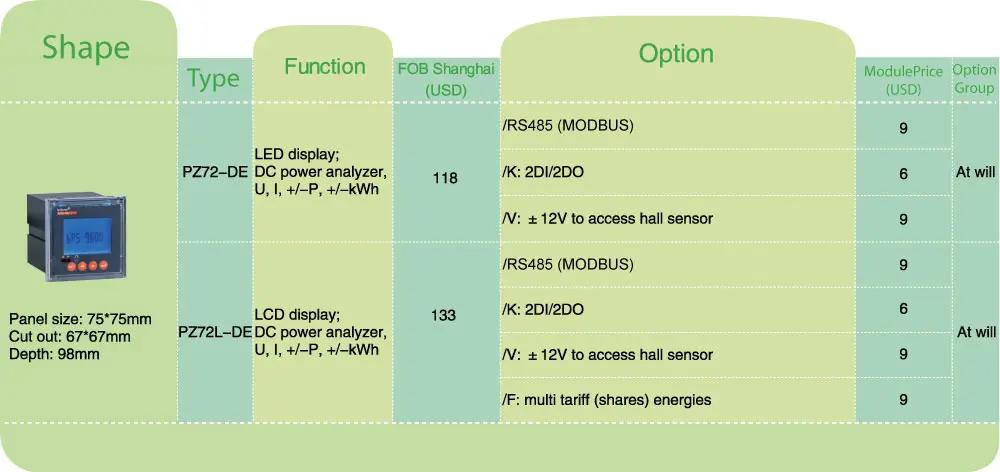

Dimenzije

Kontura	veličina prednje ploče		veličina kućišta			izrezana veličina
Kontura	širina	visina	širina	visina	dubina	širina	visina
72 kvadrata	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 kvadrata	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
