Opis proizvoda
|
|
Nazivni radni napon AC 0.66kV
Nazivna frekvencija 50-60Hz
Temperatura okolnog zraka -30 stupanj -70 stupanj
|
|
Visina iznad razine mora Manje ili jednako 3000m Podnosljivi napon frekvencije napajanja 3000v/1min 50Hz Koristi se na mjestu bez izravne kiše i snijega, bez ozbiljnog zagađenja i akutnog šoka |
|

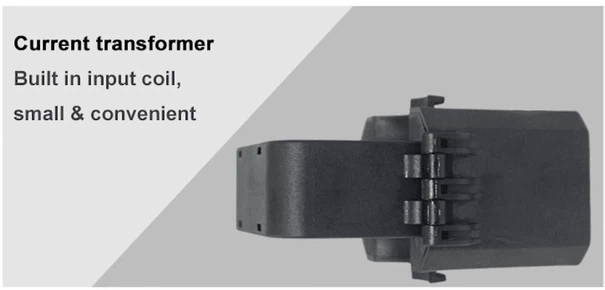

Strujni transformatori s podijeljenom jezgrom mogu se jednostavno instalirati na postojeći elektroenergetski sustav bez odvajanja mjerenog primarnog vodiča. Kupci će imati koristi od smanjenog intenziteta rada, nižih operativnih troškova i poboljšane radne učinkovitosti korištenjem visoke mobilnosti ili prostorno ograničenih ili neprekinutih sustava napajanja.
Parametar
|
Model |
trenutni omjer (A) |
Točnost |
Nazivno opterećenje (VA) |
Maksimalni promjer kabela (mm) |
| AKH-0.66/K-φ10 | 5 A/1,25 mA | 0.5 | 10 | φ10 |
| (10-20) A/5mA | ||||
| (40-60) A/20 mA | ||||
|
AKH-0.66/K-φ16 |
(20-50) A/10 mA |
0.5 |
10 |
φ16 |
|
(40-100) A/20 mA |
||||
|
100 A/40 mA |
||||
|
AKH-0.66/K-φ24 |
(60-200) A/20 mA |
0.5 |
10 |
φ24 |
|
(100-250) A/40 mA |
||||
| 400A-100mA | ||||
|
AKH-0.66/K-φ36 |
(100-200) A/10 mA |
0.5 |
10 |
φ36 |
|
(200-400) A/20 mA |
||||
|
(300-600) A/100mA |
||||
|
400 A/40 mA |
||||
| 600 A/75 mA | ||||
|
AKH-0.66/K-φ24 |
(150-200) A/5(1)A |
1 |
1 |
φ24 |
|
(250-300) A/5(1)A |
1.5 |
|||
|
AKH-0.66/K-φ36 |
(300-400) A/5(1)A |
1 |
1.5 |
φ36 |
|
(500-600) A/5(1)A |
0.5 |
1.5 |
||
| AKH-0.66/K-φ50 | (500-700)A/5(1)A | 0.5 | 2.5 | φ50 |
| （800-1000)A/5(1)A | 0.5 | 5 |
Promjer
Primjena
Strujni transformator (CT) koristi se za transformaciju visoke izmjenične struje u male lako upravljive vrijednosti struje. Spajanjem s panelnim mjeračem ili relejem, ovi strujni transformatori mogu pomoći u mjerenju strujnih parametara i zaštiti opreme.
