Opis proizvoda

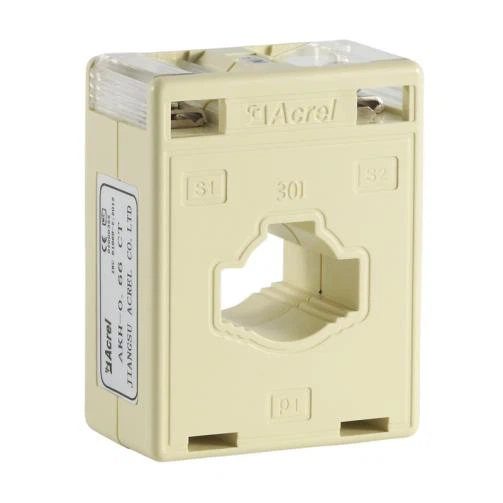

 Acrel mjerni strujni transformator ima primarni raspon mjerenja struje od {{0}}A, razinu točnosti od 0.2 klase ili 0,5 klase, transformira visoku vrijednost struje na 5A ili 1 A, namijenjen industrijsko mjerenje, a može se koristiti u kombinaciji s obračunskim mjeračem električne energije, a mjerenje je točno i pouzdano. |
Naš strujni mjerni transformator koristio je preklopni dizajn, lijep izgled i praktično ožičenje. Preklopni materijal odabranog prozirnog polikarbonata može jasno vidjeti ožičenje sekundarnog voda. Tip okruglog kombiniranog otvora može se koristiti kao signal izmjenične struje za prolaz kroz komponente za postavljanje kabela i sabirnice i obično se koristi u kombinaciji s električnim mjernim instrumentima.
Izgled
 |  |
Parametri
Omjer | Klasa i opterećenje (VA/Ω) | Okreti | Tip sabirnice (mm)/KOL | Promjer (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimenzije
Veličina (mm) Način rada | Dimenzije | Veličina rupe | Veličina instalacije | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Ovi strujni transformatori s CE certifikatom dopuštaju prolazak jednog kabela, više kabela ili jedne sabirnice kroz otvor CT-a.
Koristite okruženje
● Nazivni radni napon AC {{0}}.66kV (ekvivalent AC0.69kV, GB156-2003)
● Nazivna frekvencija 50-60Hz
● Temperatura okoline -30 stupnjeva ~70 stupnjeva
● Nadmorska visina Manja ili jednaka 3000 m
● Podnosljivi napon frekvencije napajanja 3000V/1min 50Hz
● Koristi se na mjestima gdje nema izravne kiše ili snijega, nema ozbiljnog zagađenja i jakih vibracija
 |  |  |
