0-5V strujni pretvarač

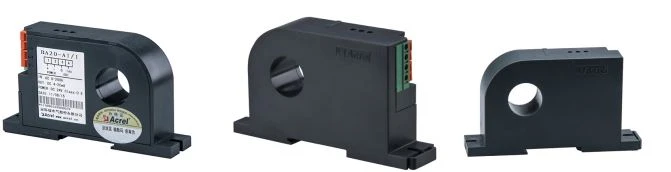

Proizvodi analognih pretvarača izlazne struje serije BA primjenjuju princip elektromagnetske indukcije za mjerenje izmjenične struje u električnoj mreži u stvarnom vremenu i koriste tehnologiju konstantne struje i linearne kompenzacije kako bi je izolirali i transformirali u standardni izlaz istosmjernog signala.

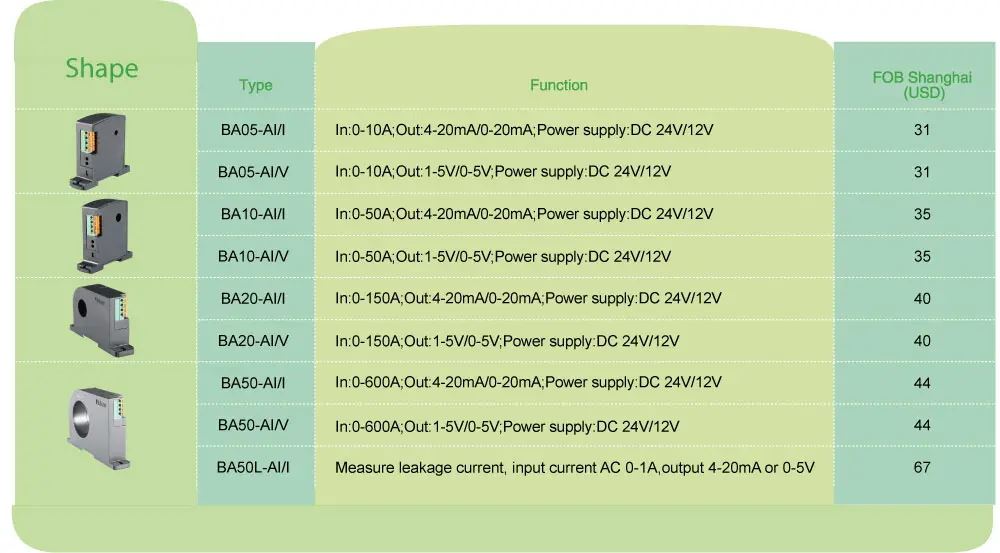

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomoćna snaga	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Potrošnja		≤1W	≤1W	≤1W	≤1W	≤1W
Veličina otvora		φ5 mm	φ10 mm	φ20mm	φ50mm	φ50mm
Ulazni	Trenutno	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (ograničenje struje curenja)
Output	Nominalna vrijednost	DC4-20mA, ili 0-20mA,0-5V,0-10V itd
	Otpor opterećenja	Strujni izlaz≤500Ω, naponski izlaz≥1kΩ
Klasa točnosti		0.5%
Vrijeme odziva		≤350ms
Temperatura		Rad: -10 do +55 ℃ Skladištenje: -25 do +70 ℃
Temperaturni koeficijent		≤200ppm/℃
Montaža		(Rail) DIN35, pričvrstiti na ormarić vijcima
Standardi		GB/T 13850

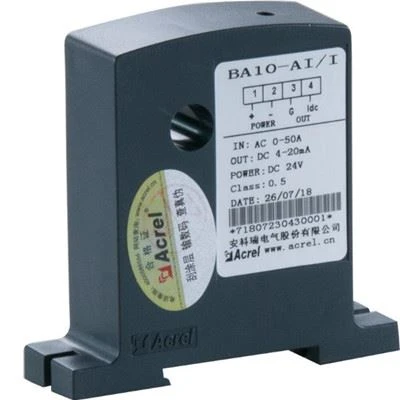

	BA10-AI/I ●Primjena: Industrijska automatizacija ●Ulaz: Mjerenje izmjenične struje do 50A ●Preopterećenje: 1,2 puta veće od nazivne vrijednosti ●Izlaz: DC 4-20mA
BA50L-AI/I ●Ulaz: 0-1A struja curenja ●Izlaz: DC 4-20mA ●Mjerenje struje curenja ●Preopterećenje: 1,2 puta od nazivne vrijednosti

●Veća točnost

●Viša razina izolacije

●Viša razina sigurnosti

●Manja potrošnja

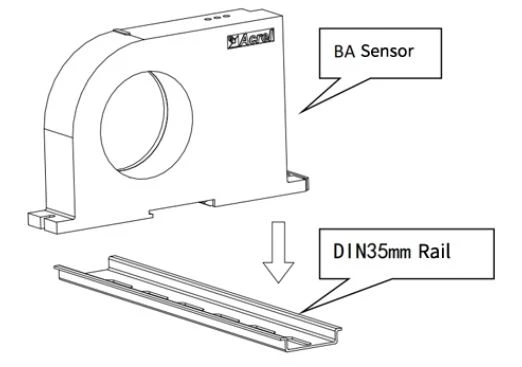

Odaberite prikladno mjesto za ugradnju standardne DIN35mm tračnice i ugradite BA senzor na tračnicu;

Na donjoj ploči ormarića odaberite prikladno mjesto za otvaranje dvije rupe s navojem koje odgovaraju položaju fiksne rupe instaliranog senzora; Nakon postavljanja senzora, postavite vijak za pozicioniranje

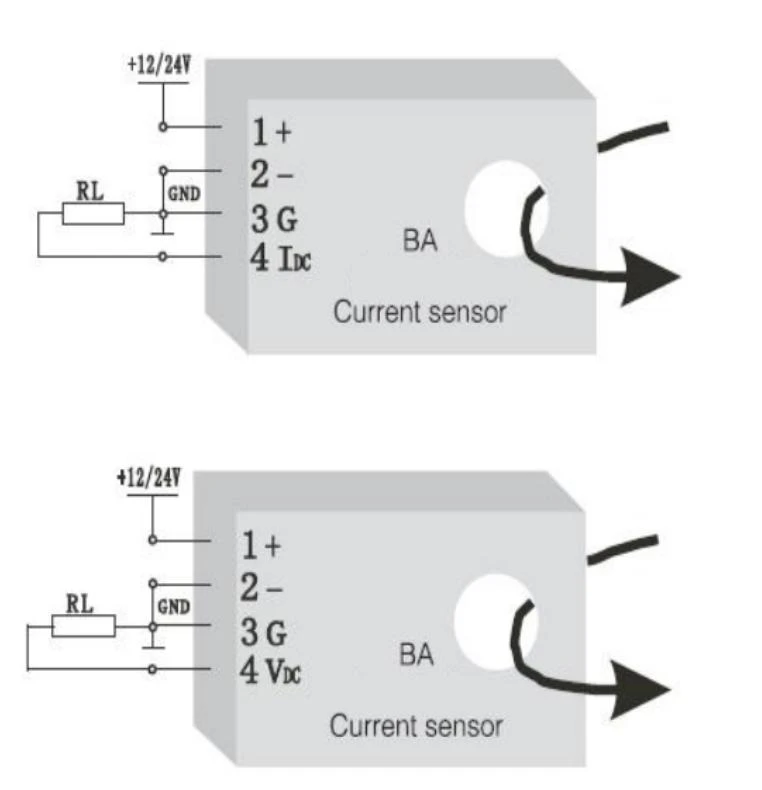

1 —— + Pozitivno napajanje (nije obrnuto)

2 —— - Snaga ZEMLJA

3 —— G (Strujni izlaz negativan, koji se može dijeliti s napajanjem)

4 —— IDC (strujni izlaz pozitivan), VDC (naponski izlaz pozitivan)
