Opis

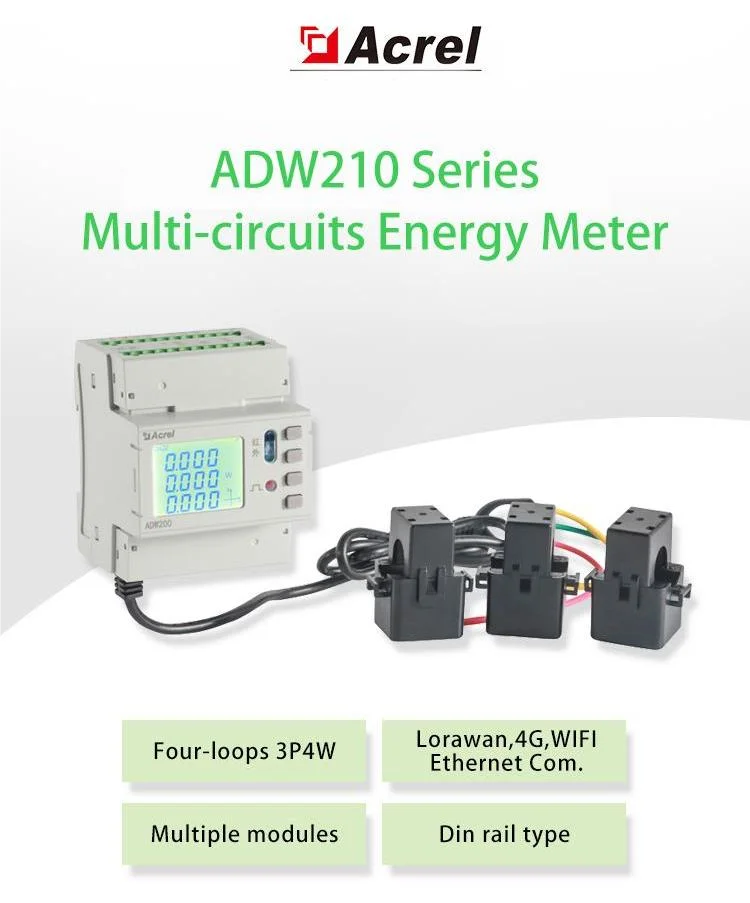

ADW210

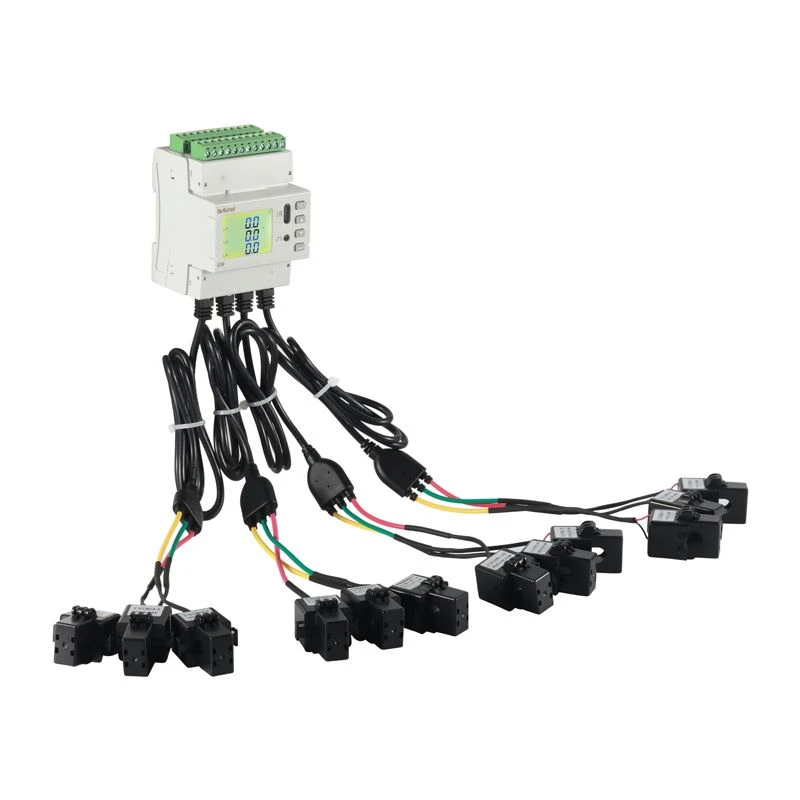

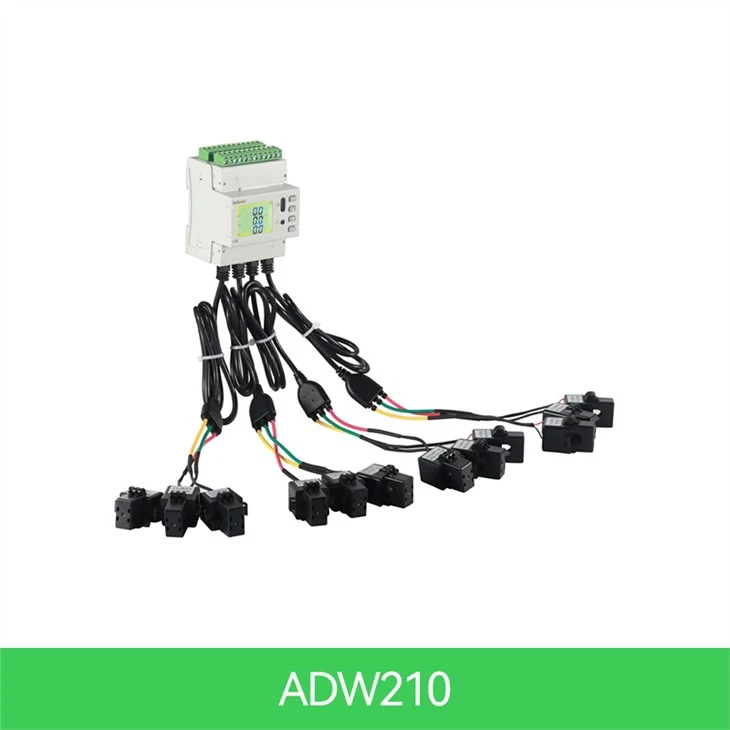

Acrel ADW2XX serija šinskih mjerača snage s više petlji uglavnom se koristi za mjerenje punih električnih parametara višestrukih trofaznih krugova. Do četiri strujna ulaza trofazne petlje mogu se spojiti istovremeno. Može mjeriti napon i struju, snagu, faktor snage, fazni kut, neuravnoteženost, harmonike i druge parametre.

Točnost

Aktivna snaga: klasa 1
Jalova snaga: klasa 2

Frekvencija

Raspon:50 - 60Hz

Pulsni izlaz

Aktivni impulsni izlaz i reaktivni impulsni izlaz

Potrošnja

<0.5VA(Single phase)

Dimenzija (D*Š*V)

Veličina ploče (D×Š):72*97,7*36 mm

Bežični

Prijenos na 470MHz i maksimalna udaljenost na otvorenom prostoru je 1km; 2G; NB

Startna struja

4‰lb

xxxx

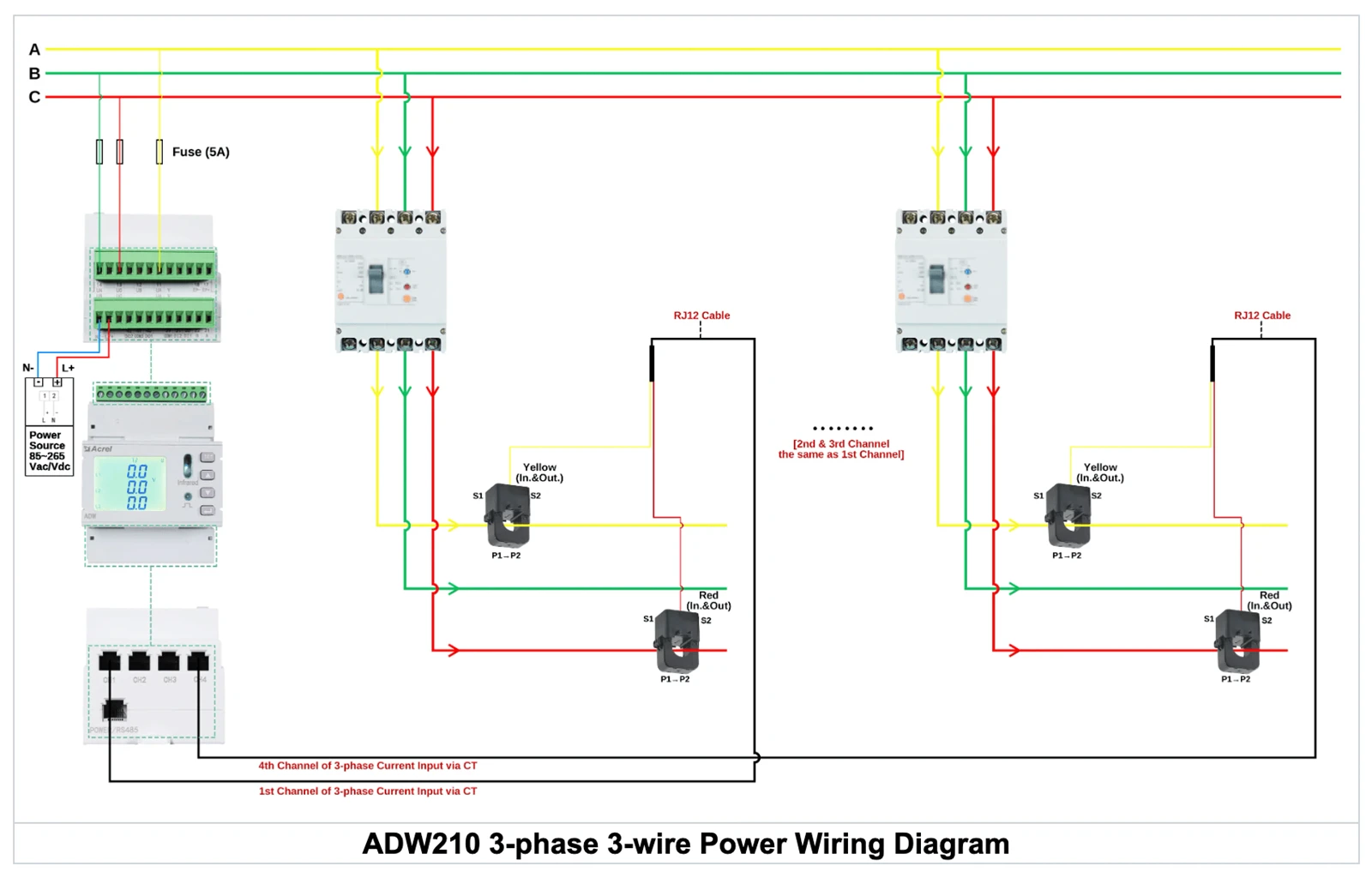

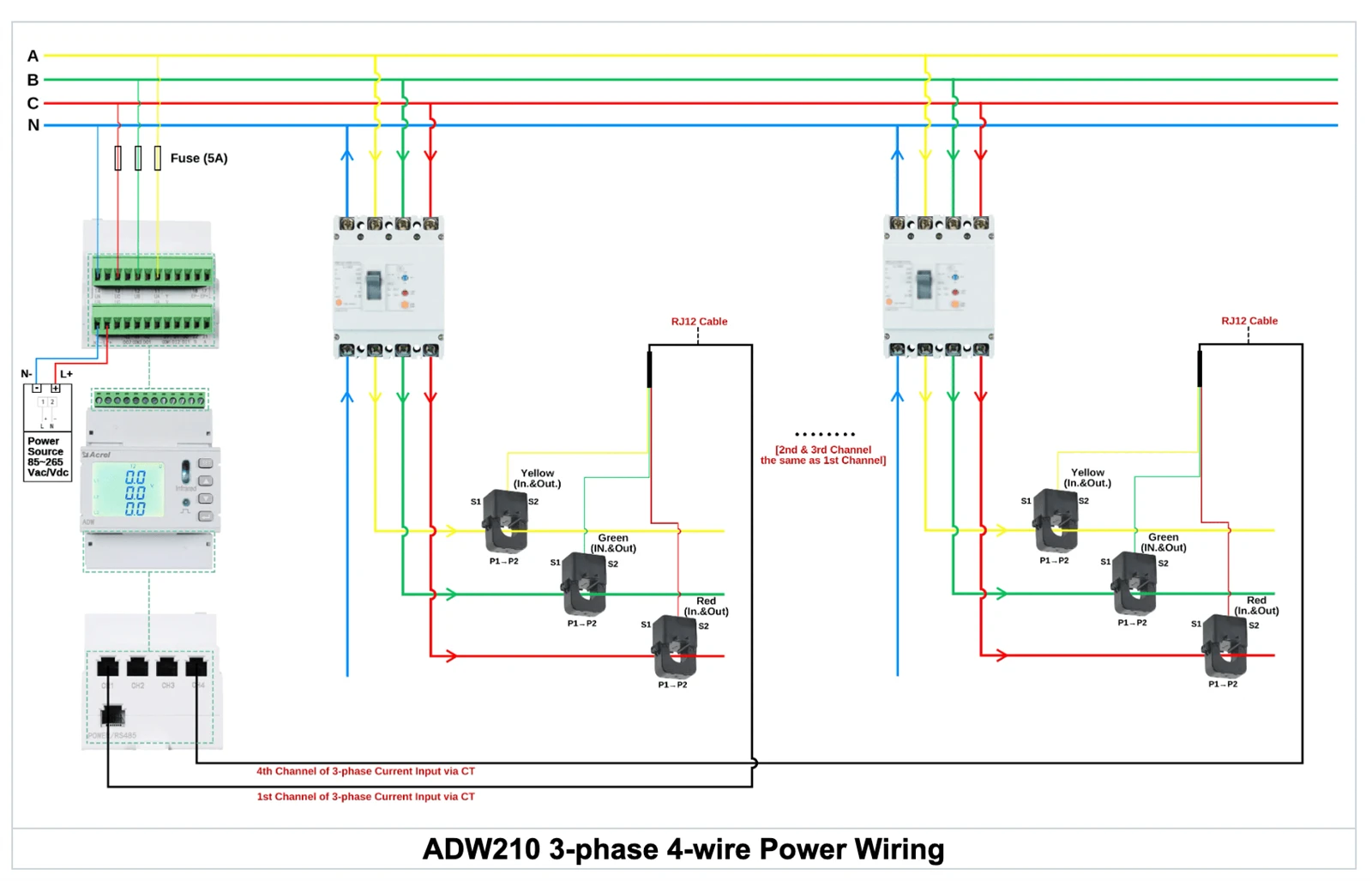

Specifikacija		3 faze 3 žice, 3 faze 4 žice
Napon	Nazivni napon	3*220/380V
	Potrošnja	<0.5VA
Trenutni	Ulazna struja	5A,100A
	Potrošnja	<0.5VA
Točnost	Trenutni	Razred 0.5
	Aktivna snaga	1. razred
	Reaktivna snaga	klasa 2
Komunikacija		RS485 (Modbus-RTU)
Relativna vlažnost		Manje od ili jednako 95% (bez kondenzacije)
Obris	DŠV (mm)	7297.936
Temperatura	Operativni	-25~55 stupnjeva
Temperatura	Pohranjivanje	-40~80 stupnjeva
Vlažnost		Manje od ili jednako 95% (bez kondenzacije)
Nadmorska visina		<2000m

Funkcija

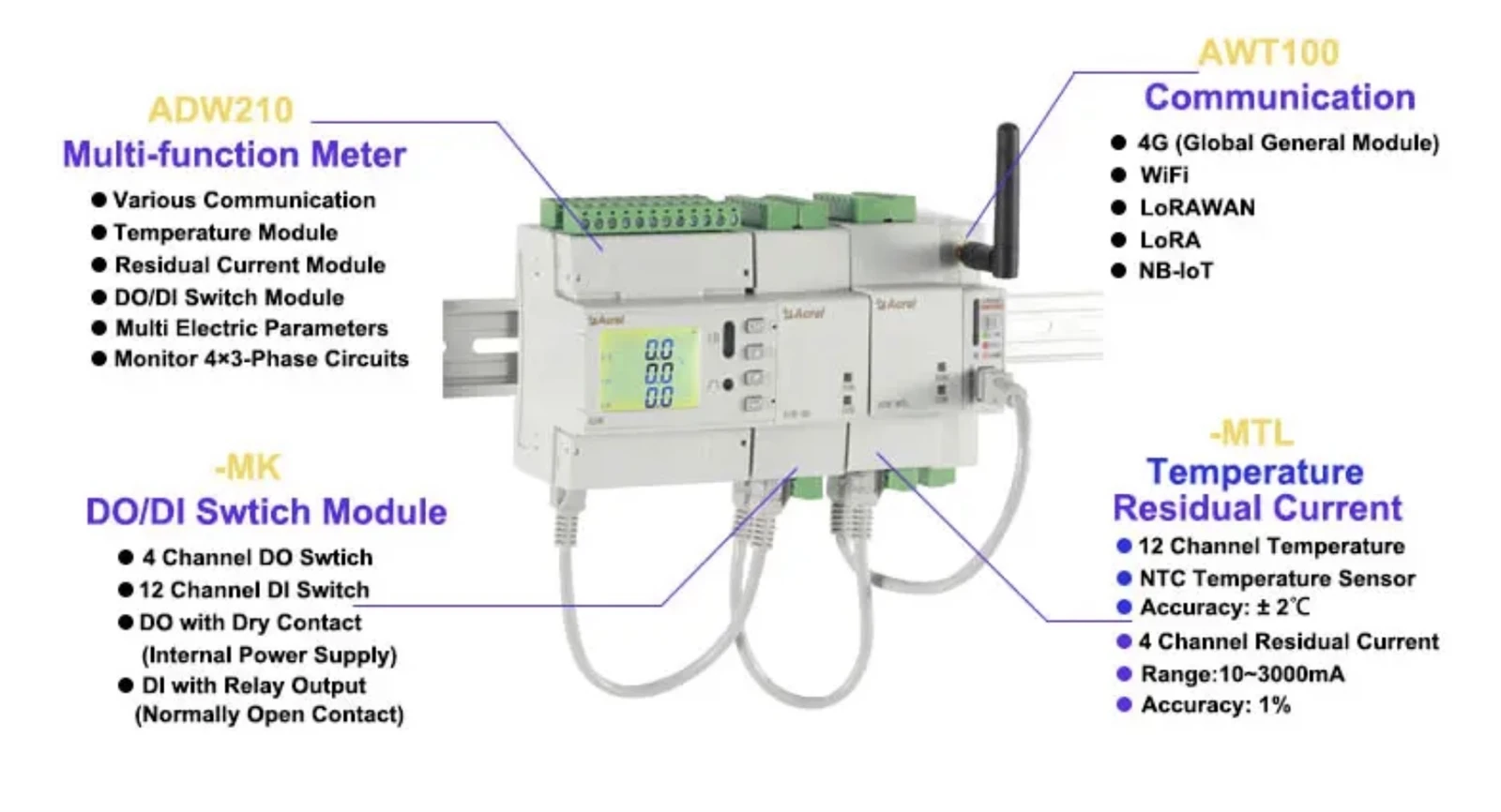

Mjerači snage za praćenje trofazne energije izmjenične struje s više petlji ADW210 serije uglavnom se koriste za mjerenje potpunih električnih parametara višestrukih trofaznih petlji. Mogu se istovremeno spojiti na strujni ulaz do četiri trofazne petlje.

ADW210

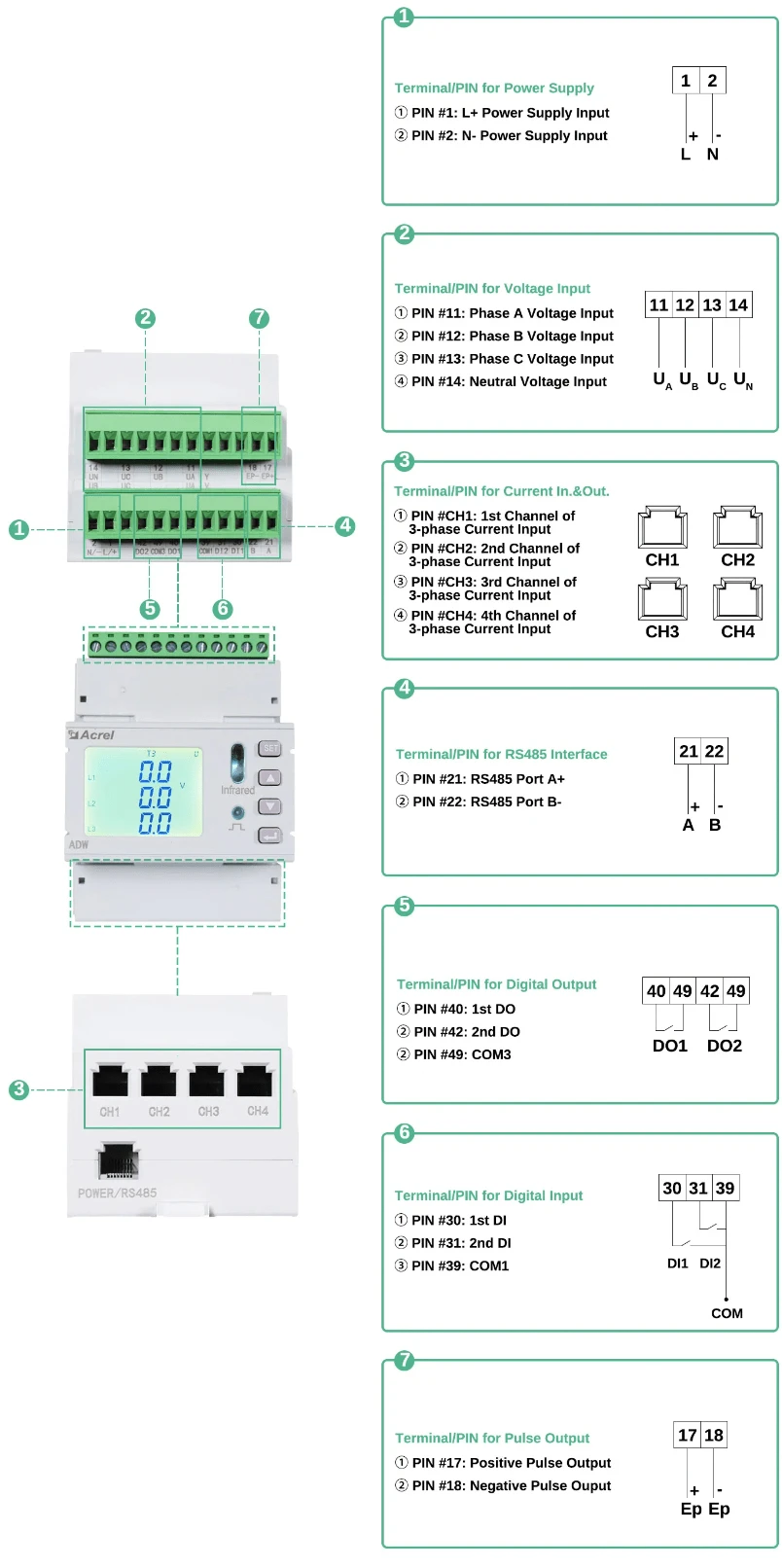

●N (1, 2, 3, 4) trofazni krug potpuno električno mjerenje parametara, vanjski strujni transformator;

● Pratite trofazni napon/struju, struju nulte sekvence i frekvenciju;

● Praćenje trofazne snage, ukupne snage (aktivne, jalove i prividne);

● Pratite trofazni faktor snage i ukupni faktor snage;

● Pratite fazni kut napona/struje, stupanj neuravnoteženosti napona/struje;

● Pratite ukupne harmonike napona i struje i 2-31 podharmonike;

●Ekstremni zapisi napona, struje i snage tekućeg i prošlog mjeseca;

●Maksimalna struja, maksimalna potrebna snaga i struja u stvarnom vremenu, potrebna snaga u stvarnom vremenu;

●200 zapisa događaja, snimanje akcije DIDO;

● Podržava prenapon, prenapon, kvar faze, DI vezu i druge alarmne izlaze;

●4-vremenska zona 14-postavka vremenske stope;

●Četiri kvadranta električne energije, 12-mjesečna višetarifna statistika električne energije;

●31 dan četverokvadrantnog i višetarifnog zamrzavanja električne energije, mjerenje električne energije naprijed i nazad;

● Dvosmjerni ulaz prekidača, dvosmjerni izlaz prekidača, RS485 komunikacija, aktivni impulsni izlaz (odgovarajuća petlja se može prebaciti).

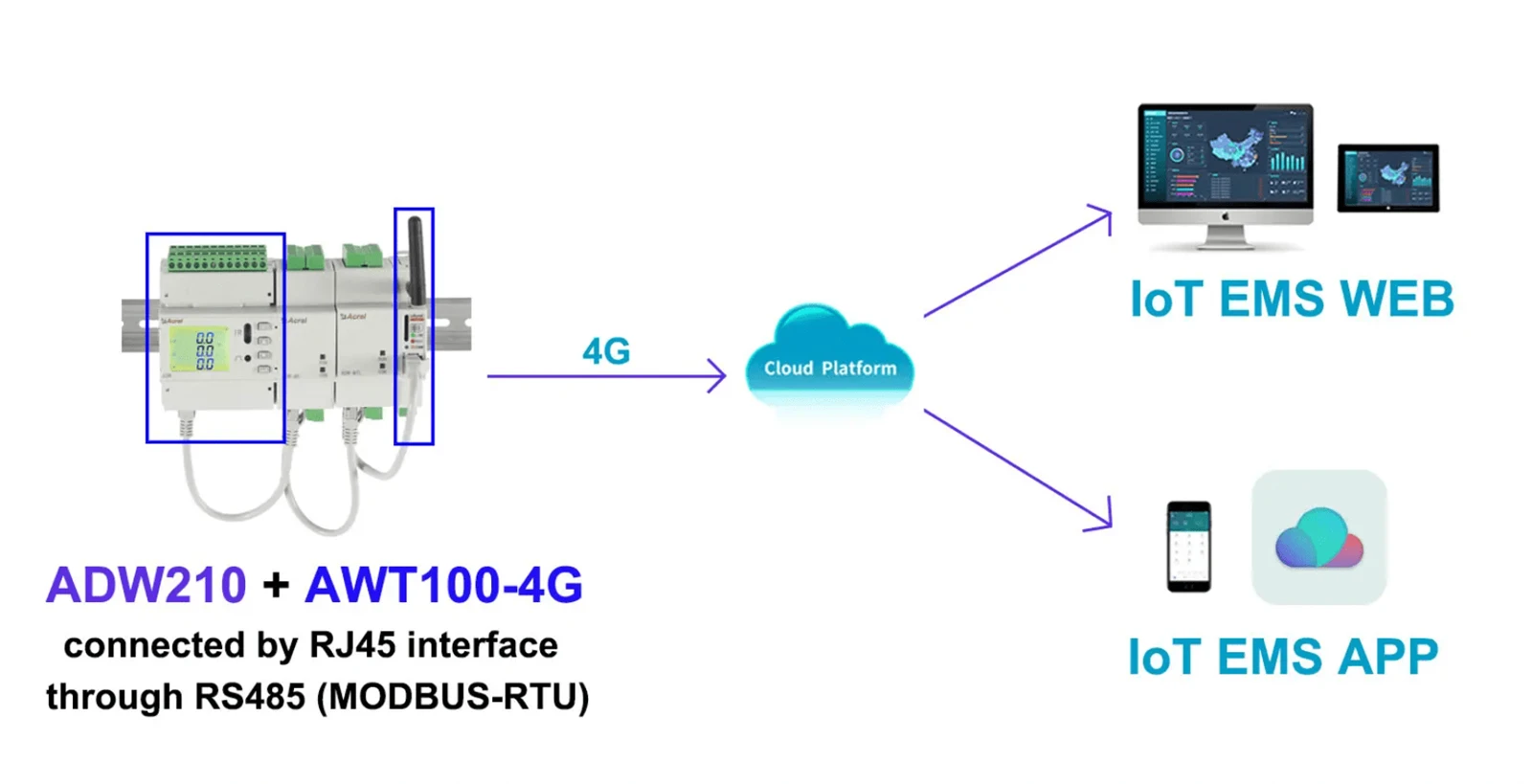

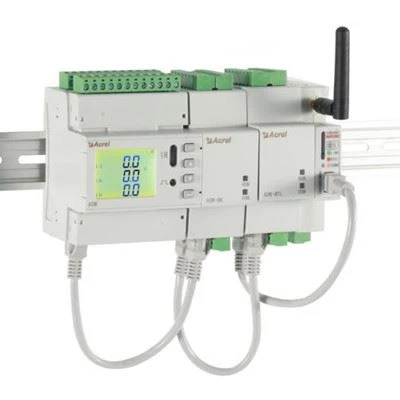

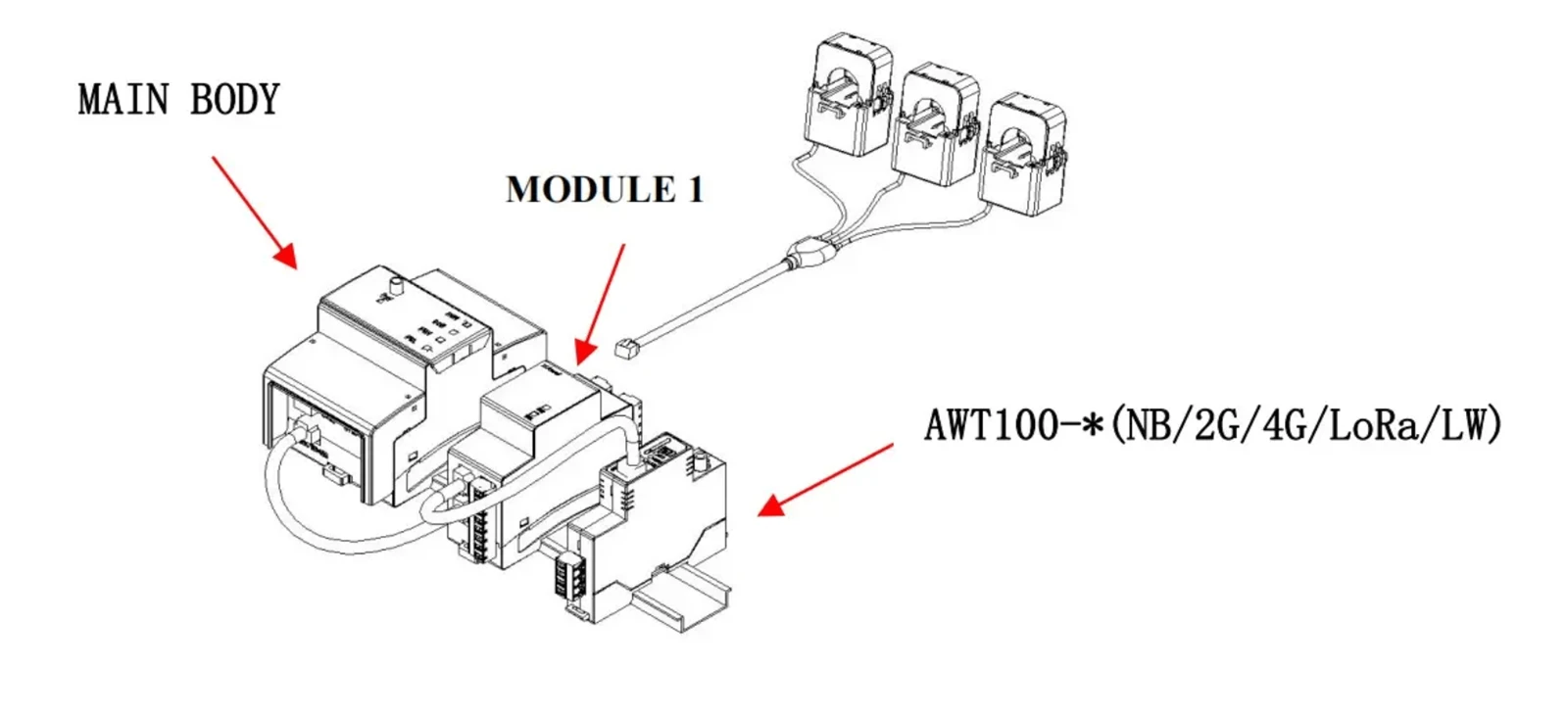

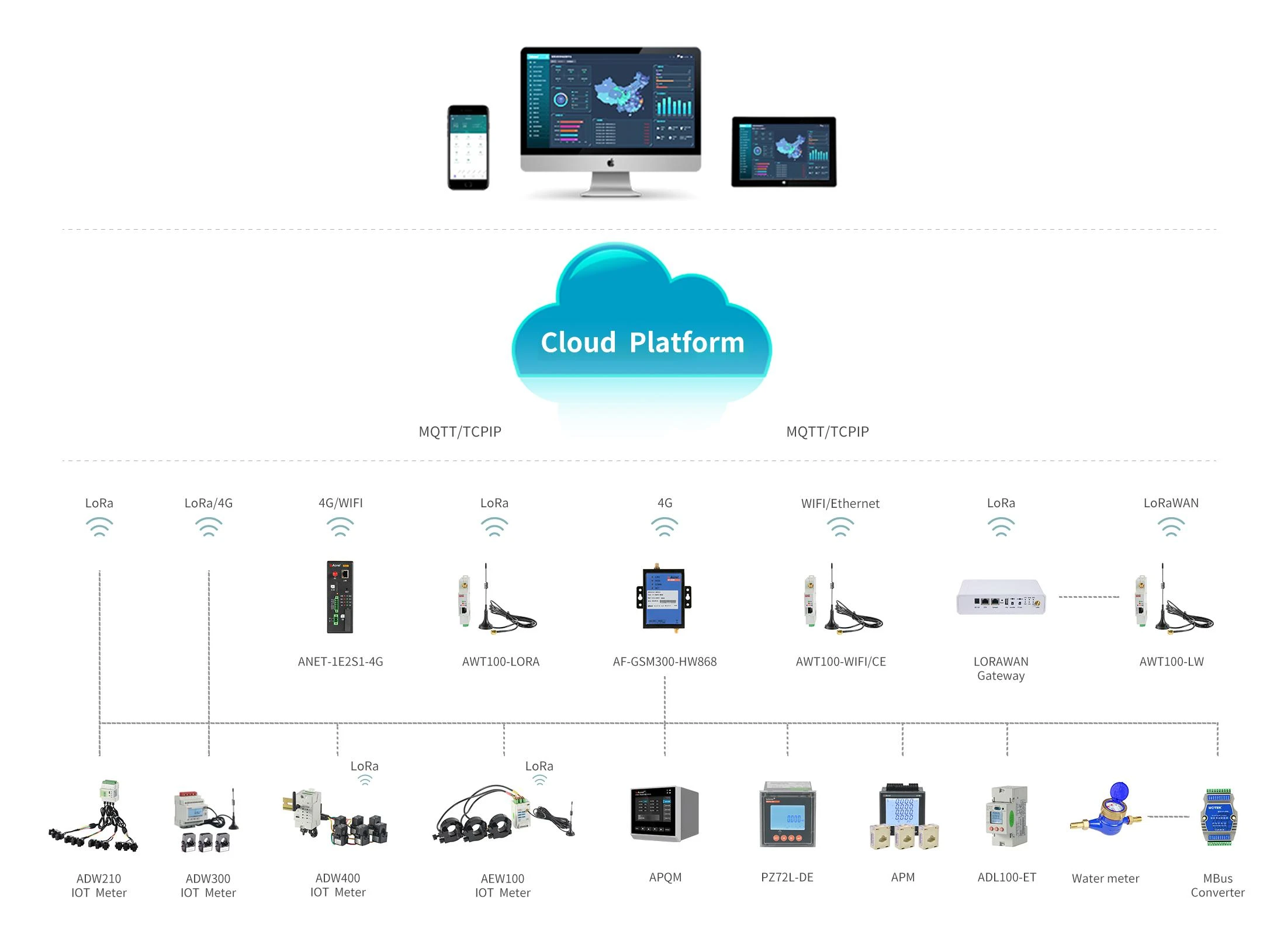

Prošireni komunikacijski modul --- AWT100:

●AWT100

● 4G (Globalni opći modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Prošireni modul	Opis
Komunikacijski modul AWT100	4G (Globalni opći modul)
	4G (južnoamerički modul)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	NB-IoT

ProširenoModul za mjerenje temperature i preostale struje kabela --- MTL

●MTL

● Mjerenje temperature: -20 stupanj ~+100 stupanj

● Mjerenje preostale struje: 10~3000 mA

● Točnost: Temperatura: ± 2 stupnja; Preostala struja: 1% (klasa 1)

product-482-408

Prošireni modul	Opis
-MTC temperatura & zaostala struja Mjerni modul	Mjerenje temperature	-20 stupanj ~+100 stupanj
	Mjerenje zaostale struje	10~3000 mA
	Točnost	Temperatura:± 2 stupnja ; Preostala struja: 1% (klasa 1)
	Napajanje	DC 12V; potrošnja: manje od ili jednako 1W; RJ45 sučelje
	Komunikacija	RJ45 sučelje; MODBUS-RTU (komunikacija s glavnim tijelom)

ProširenoDO/DI Switch Extra Function Module --- MK

●MK

● 12-kanalni DI (digitalni ulaz)

● 4-kanalni DO (digitalni izlaz)

product-482-408

Prošireni modul	Opis
-MK prekidački modul	12 × DI (ulaz)	Ulaz sa suhim kontaktom s ugrađenim napajanjem
	4 × DO (izlaz)	Relejni normalno otvoreni kontaktni izlaz; snaga AC 250V/3A,DC 30V/3A
	Napajanje	DC 12V; potrošnja: manje od ili jednako 1W; RJ45 sučelje
	Komunikacija	RJ45 sučelje; MODBUS-RTU (komunikacija s glavnim tijelom)
