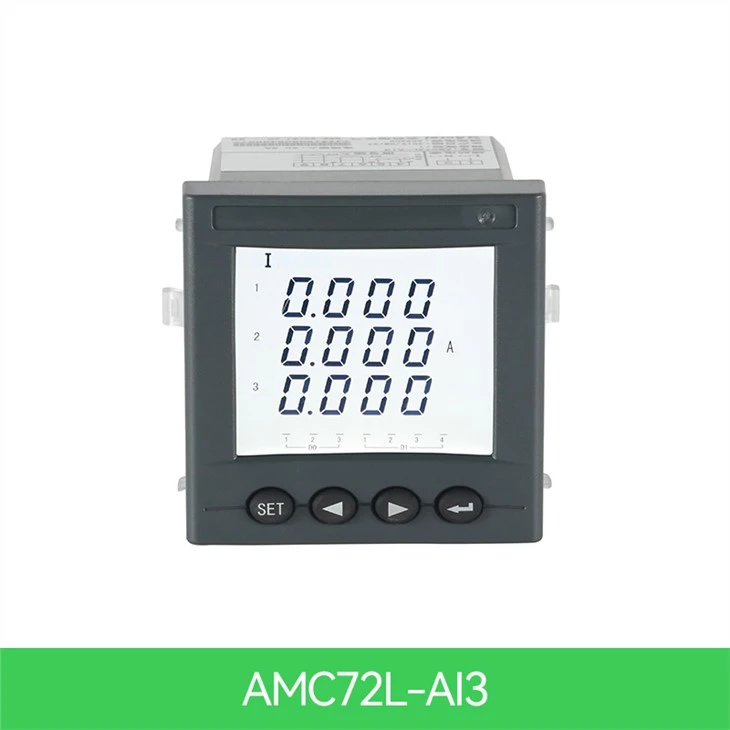

Pregled

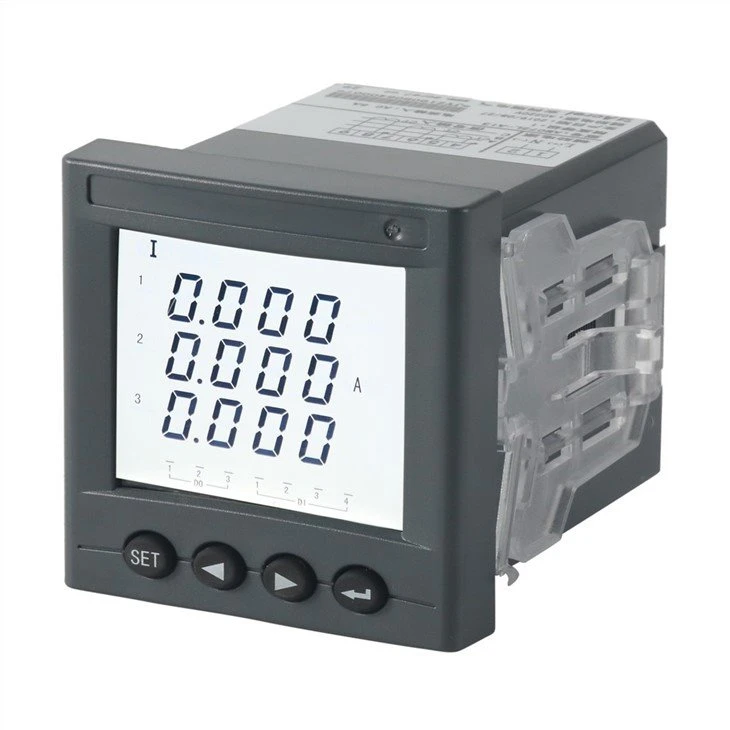

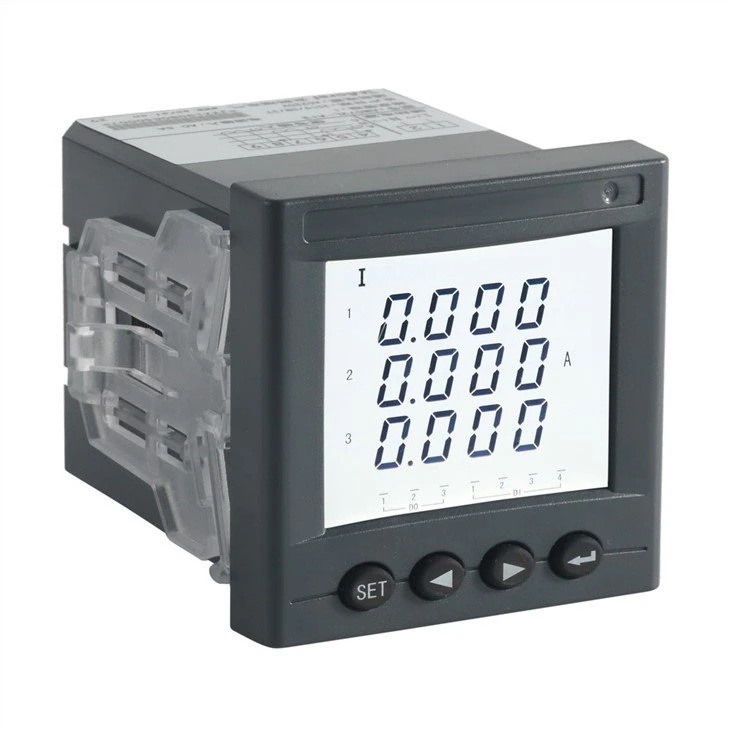

Programibilna inteligentna brojila AMC serije, koja usvajaju tehnologiju uzorkovanja AC-a, mogu izravno ili neizravno mjeriti električni napon i struju jednofazne ili trofazne mreže. Može se koristiti za lokalni zaslon i povezivanje industrijskih upravljačkih uređaja za formiranje mjernih upravljačkih sustava.

Ova serija metara ima RS-485 priključak, donosi Modbus-RTU protokol. Može se odabrati analogni izlaz, izlaz alarma, prebacivanje ulaza/izlaza. Na temelju različitih zahtjeva, pritiskom na tipke, parametri omjera, alarm, komunikacija itd. mogu se mijenjati.

Vrijednost parametara

Tehnički parametar		Vrijednost

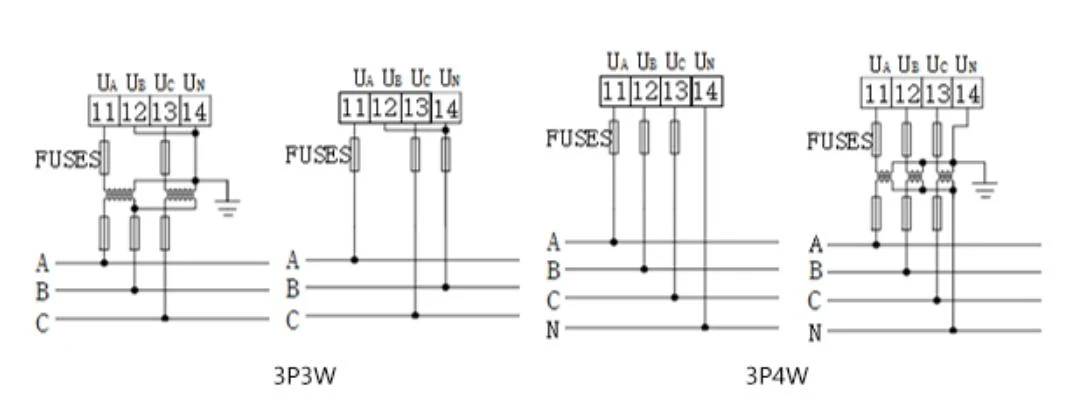

Ulaz	Nazivna vrijednost	Napon: AC 100V, 220V ili 380V; Struja: AC 1A ili 5A
	Preopterećenje	Napon: 1,2 puta nazivna vrijednost (kontinuirana); 2 puta ocijenjena vrijednost /1 sekunda Struja:1,2 puta nazivna vrijednost(kontinuirana); 10 puta ocijenjena vrijednost /1 sekunda
	frekvencija	45Hz ~ 65Hz
	Potrošnja energije	<>
Klasa točnosti		0,5 klasa

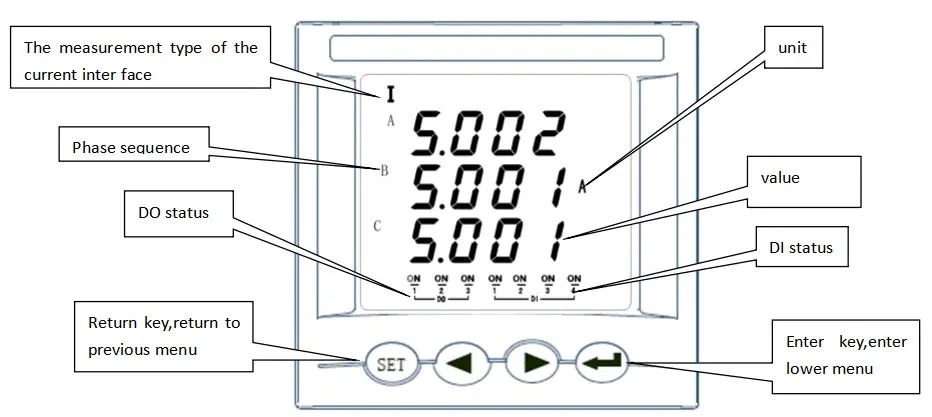

Funkcija	Prikaz	LED ili LCD

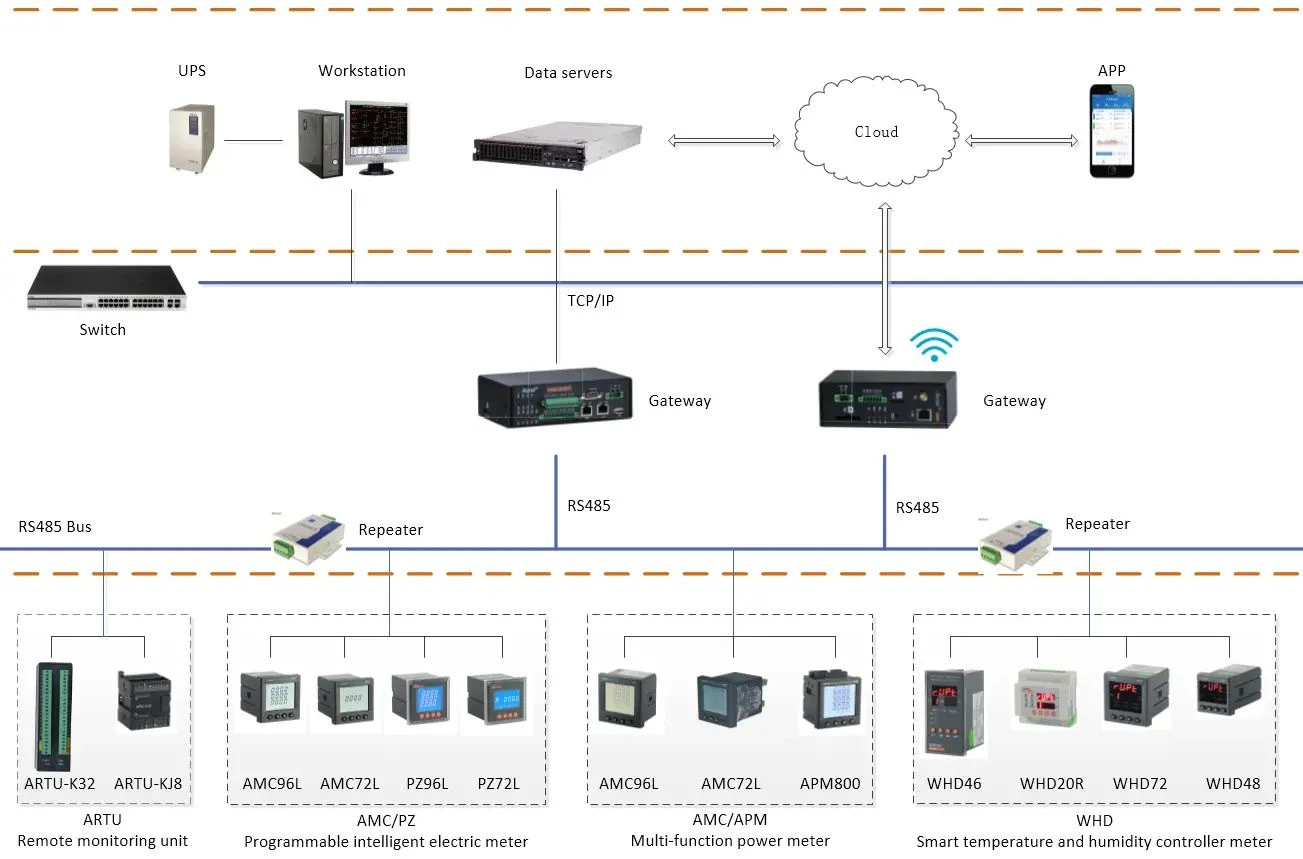

	Komunikacija	RS485 (Modbus-RTU)
	Alarm	1 kanal pasivni relej, kontaktni kapacitet 3A/30VDC,3A/250VAC, Koristi se za visoki, niski, neuravnoteženi alarm itd.
	Analogni izlaz	DC 4-20mA (opterećenje<>
Komutacija	Ulaz	4 kanala ili 2 kanala suhi kontakt Ulaz, ugrađeno napajanje
Komutacija	Izlaz	Izlaz za prebacivanje 2 kanala, NO relejni kontakt, kapacitet: 3A/30VDC,3A/250VAC
Pomoćna opskrba	Raspon napona	AC/DC 85~265V
	Potrošnja energije	<>
	Otpornost na izolaciju	≥100MΩ
Okoliš	Temperatura	Rad: -10°C~+55°CSaženje: -25°C ~+70°C
	Vlažnost	≤95%RH, bez kondenzacije, bez korozivnog plina
	Visina	≤2500m
