Pregled

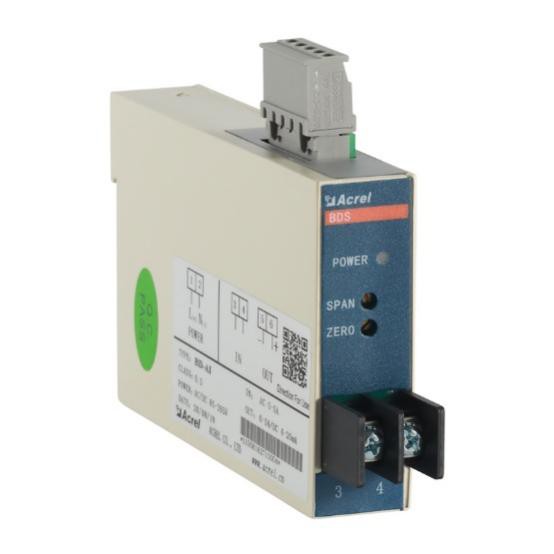

Električni odašiljači serije BD je uređaj koji može izolirati i prenijeti električne parametre, kao što su struja, napon, frekvencija, snaga, faktor snage, u linearni istosmjerni analogni ili digitalni signal. Udovoljava zahtjevima nacionalnog standarda GB/T13850-1998, IEC-688.

Funkcija

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)str BD-3(4)Q	BD-3(4)E
Faza&pojačalo; Ožičenje		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Ulazni	napon	napon	Do 480V AC
		Izravni LN	Do 276V AC
		S vanjskim PT	√	√	√	√	√	√
	Trenutno	Direktno	Do 5A AC
	Trenutno	S vanjskim CT-om	√	√	√	√	√	√
Izlaz		Normalna vrijednost	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, tako dalje
		Otpor opterećenja	Strujni izlaz≤600Ω Izlazni napon≥1000Ω
		Ripple sadržaj	& lt; 0,5% vršna vrijednost
Mjerenje		napon	□	—	—	□
		Trenutno	□	—	—	□	□	□
		Aktivna/Reaktivna snaga	—	—	—	—	□	□
		Prividna snaga	—	—	—	—	□	□
		Faktor snage	—	—	√	—	□	□
		Frekvencija		√			□	□
Mjerenje energije		±KWh	—	—	—	—	—	√
Klasa točnosti		0.5%
Komunikacija		Sučelje: RS485 Protokol: Modbus-RTU	□	□	—	□	□	□
Analogni izlaz		DC 0-5V,0-10V,0-20mA,4-20mA
Pulsni izlaz
Dimenzije (mm)		Kućište (ŠXVXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pomoćna snaga			85-265V AC/DC,DC24V,DC48V
Temperatura		Operacija	-10 do 55 ℃
Temperatura		Skladištenje	-25 do 70 ℃
Vlažnost			Do 95%, bez kondenzacije
Montaža			(Rail) DIN35 pričvršćivanje na ormarić vijcima
Standardi			GB/T 13850
