Pregled

Inteligentni senzor struje serije BA koristi princip elektromagnetske indukcije za mjerenje izmjeničke struje u elektroenergetskoj mreži u stvarnom vremenu i koristi tehnologiju konstantne struje i linearne kompenzacije za izolaciju i pretvaranje u standardni izlaz ISTOS signala ili putem SUČELJA RS485 (Protokol Modbus-RTU) za prijenos mjernih podataka. DC24V ili 12V sigurnosno napajanje napona može se naširoko koristiti u području industrijske automatizacije. BA50L(II.)-AI je AC transformator rezidualne struje, koji uglavnom detektira struju curenja električnog sustava, može shvatiti status električnih krugova i opreme u bilo kojem trenutku i spriječiti požare i druge nesreće uzrokovane propuštanjem.

Parametarski

Tehnički parametar			Indeks
Klasa točnosti			Klasa 0,5
Ulaz	Nominalna vrijednost	BA20(II.)-AI	Trenutni AC 0.5A, 50A, 200A, itd. AC 0~(0,5~200)A
		BA50(II.)-AI	Trenutni AC 60A, 300A, 600A, itd. AC 0~(60~600)A
		BA50L(II.)-AI	Trenutni AC 0.1A, 1A, itd. AC 0~(0,1~1)A
	Preopterećenje	Kontinuirano 1,2 puta, trenutna struja 10 puta/1S
	Apsorbirana snaga	≤1VA
	Frekvencijski odziv	25Hz ~ 800Hz, posebno pogodan za industrijsku frekvenciju
Izlaz	Nominalna vrijednost	DC4 ~ 20mA, ili 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) itd.
	Otpornost na opterećenje	Kada dc12V napajanje, trenutni izlaz klasa 0.5 je ≤250Ω Kada dc24V napajanje, struja izlaz je ≤500Ω, Kada napon izlaz je ≥1KΩ
	Komunikacija	RS485 sučelje/Modbus-RTU(2)
Razdoblje odziva		≤400ms
Napajanje	Voltaža	12V ili 24V
	Potrošnja energije	≤1W
Otpornost na izolaciju		>100MΩ
Tlačna čvrstoća		Između ulaza/izlaza i napajanja 2.0KV/1min,50Hz
Koeficijent temperature		-10°C~+55°C, ≤400ppm/°C
Okoliš	Temperatura	Rad: -10°C~+55°C Pohrana: -25°C~+70°C
	Vlažnost	≤93%RH, bez kondenzacije, bez korozivnog plina
	Visina	≤2000m
Način instalacije		TS35 tračnice ili pomoću vijaka pričvrstite ormar

Napomena: (1)0 ~ 10V izlaz pogodan je samo za napajanje DC24V;

(2)Funkcija komunikacije nije obavezna.

AI/I

● Primjena: Industrijska automatizacija

● Ulaz: Mjerenje izmjeničme struje do 50A

● Preopterećenje: 1,2 puta od nazivne vrijednosti

● Izlaz: DC 4-20mA

BA20-AI/V

● Primjena: Industrijska automatizacija

● Ulaz: Mjerenje izmjeničme struje do 200A

● Preopterećenje: 1,2 puta od nazivne vrijednosti

● Izlaz: DC 0-5V

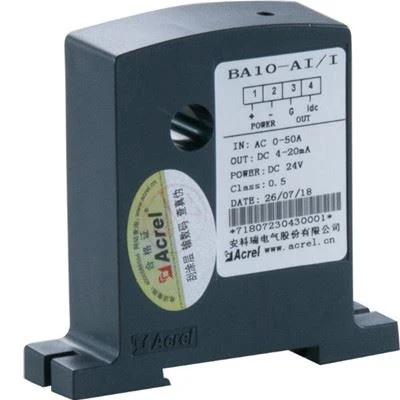

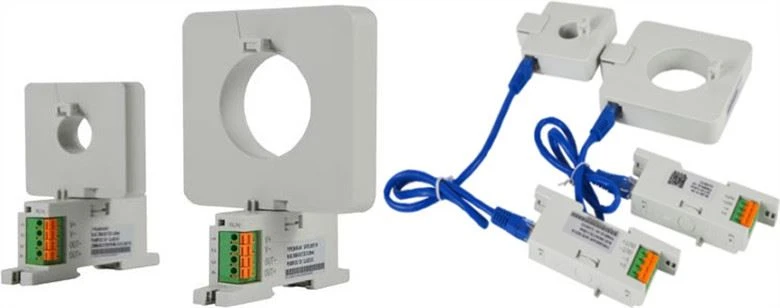

Izgled

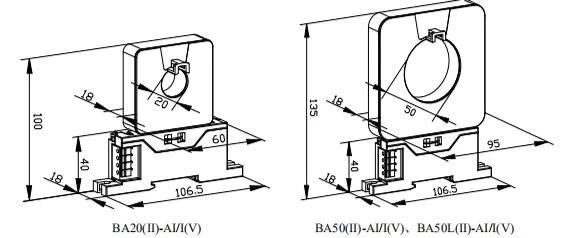

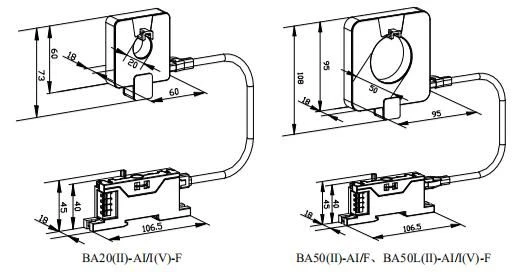

Dimenzija

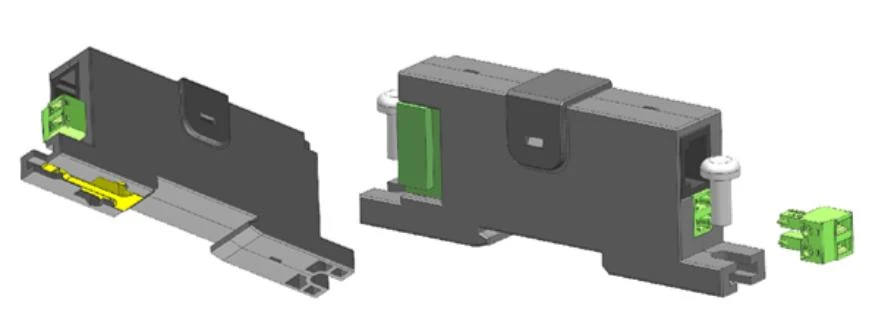

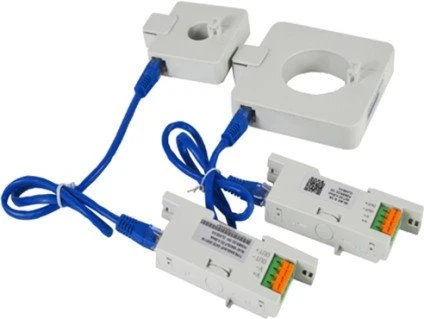

Integrirana instalacija

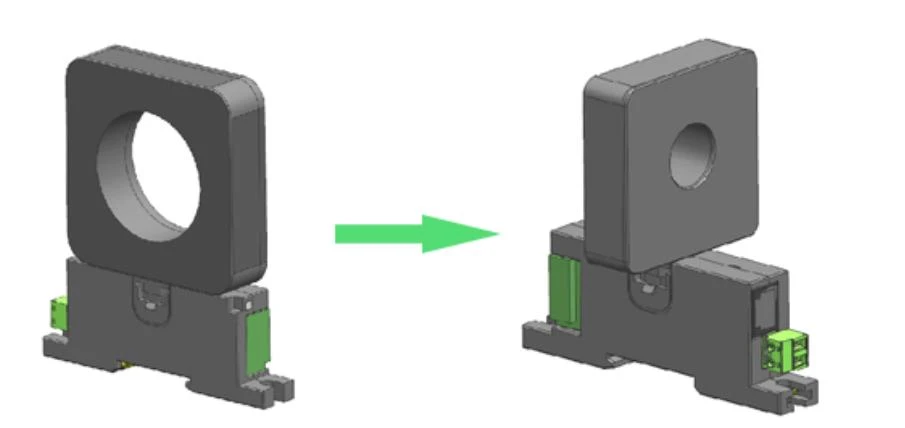

Integrirana instalacija, rotirajuća konstrukcija može se koristiti u perforiranom dijelu.

Postoje Φ20, Φ50 veličina rupa za vaš izbor.

Glavno tijelo moglo bi se spojiti na zaslon zaslona kako bi se prikazali trenutni i postavljeni parametri prilikom integrirane instalacije (koristite postojeći zaslon zaslona koliko je to moguće)
