Pregled

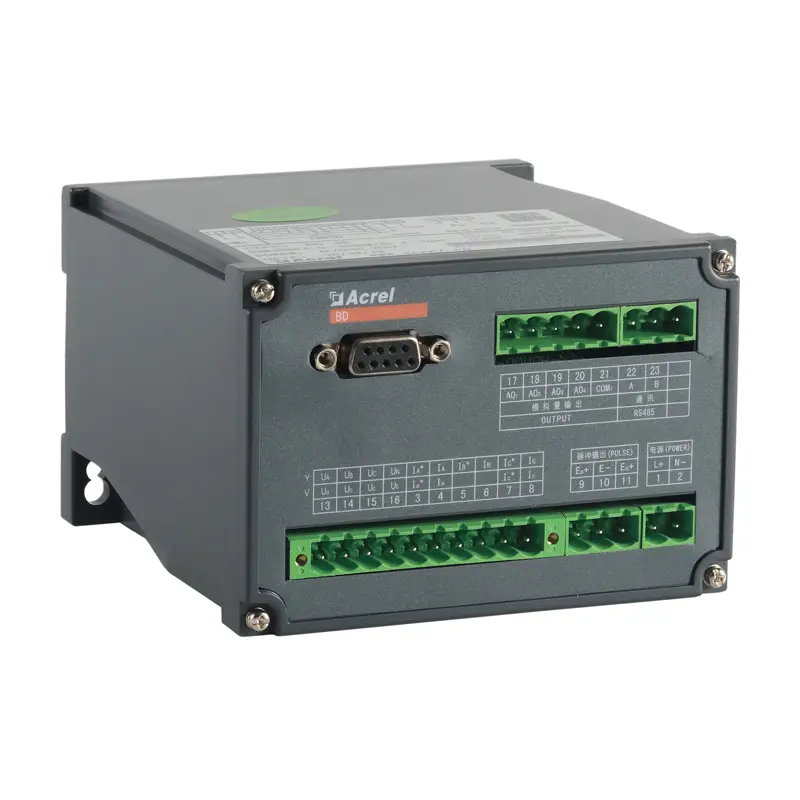

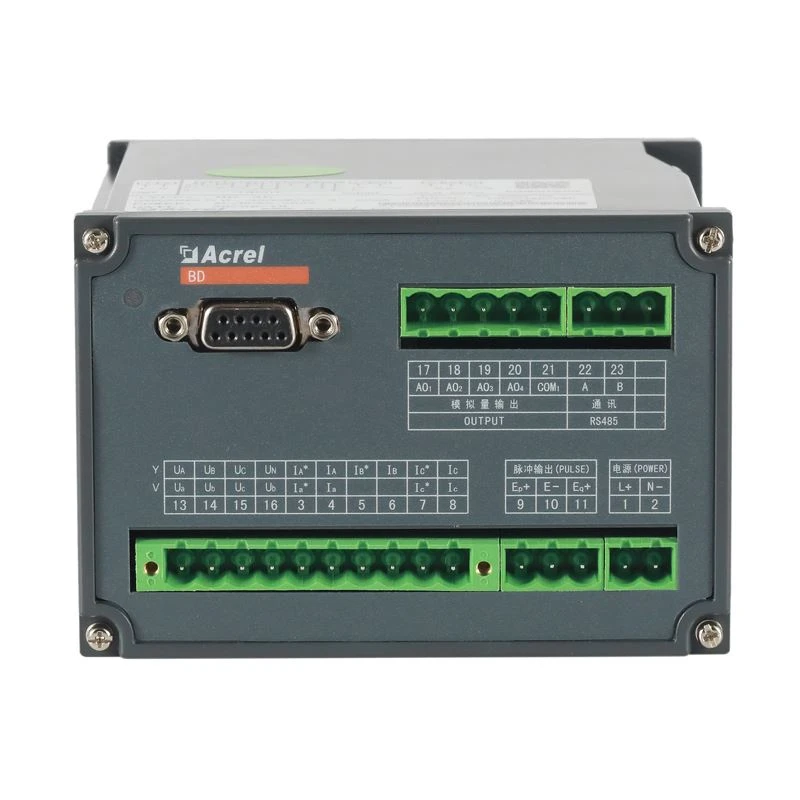

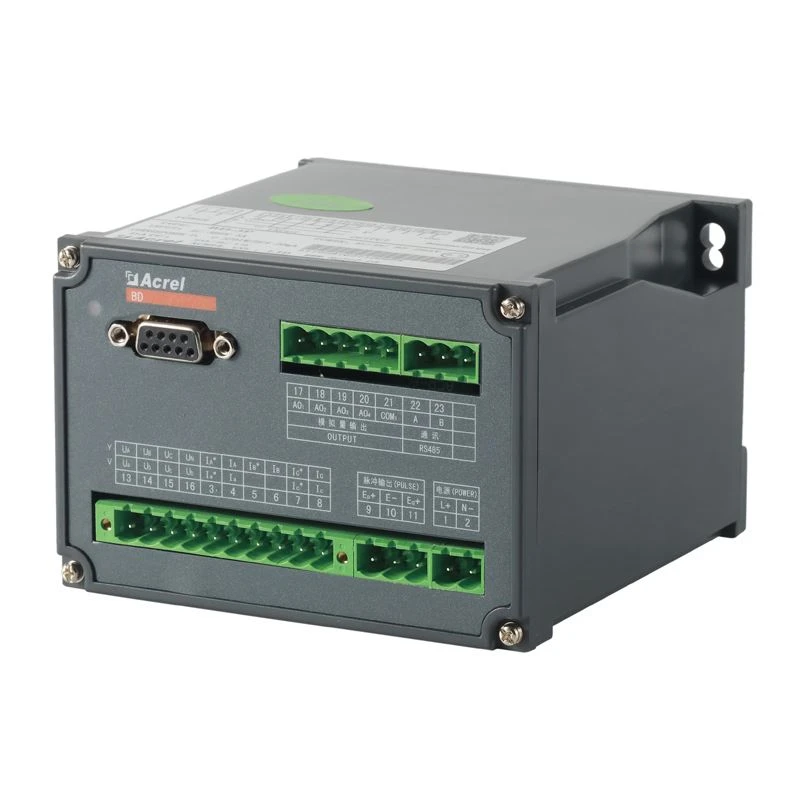

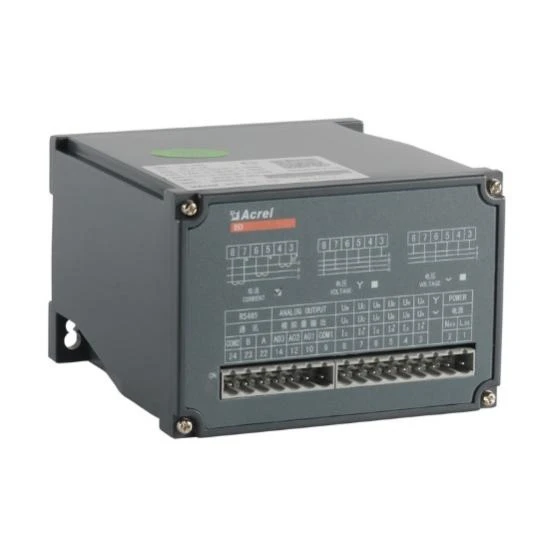

Električni odašiljači serije Acrel BD je uređaj koji može izolirati i prenijeti električne parametre, Ova BD-3P serija Power Frequency Sonda može mjeriti aktivnu snagu, jalovu snagu; 1,2 puta većeg preopterećenja nazivnom vrijednošću; DC 0-5V / 0-10V / 0-20mA / 4-20mA sve se može odabrati kao analogni izlaz.

Funkcija

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Faza i ožičenje	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Ulaz	Voltaža	Direktni L-L	Do 480V AC
		Izravni L-N	Do 276V AC
		S vanjskim PT-om	○	○	○	○	○
	Sadašnji	Direktan	Do 5A AC
	Sadašnji	S vanjskim CT-om	○	○	○	○	○
Izlaz	Normalna vrijednost	DC:4-20mA、0-20mA, 0-5V, 0-10V, tako dalje
	Otpornost na opterećenje	Trenutni izlaz≤600Ω Izlaz napona≥1000Ω
	Valoviti sadržaj	<0.5% peak="">
Mjerenje	Voltaža	□	—	—	□
	Sadašnji		—	—	□	□	□
	Aktivna/jalova snaga	—	—	—	—	□	□
	Prividna snaga	—	—		—	□	□
	Faktor snage	—	—	R	—	□
	Frekvencija					□	□
Mjerenje energije	±KWh	—	—	—	—	—	○
Klasa točnosti	0.5%
Komunikacija	Sučelje: RS485 Protokol: Modbus-RTU			—
Analogni izlaz	DC 0-5V,0-10V,0-20mA,4-20mA
Impulsni izlaz
Dimenzije(mm)	Kućište(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pomoćna snaga		85-265V AC/DC,DC24V,DC48V
Temperatura	Operacija	-10 do 55°C
Temperatura	Uskladištenje	-25 do 70°C
Vlažnost		Do 95%, bez kondenzacije
Instalacija		(Željeznica) DIN35 pričvrstite na kabinu vijcima
Standardi		GB/T 13850
