AC struja curenja sonda

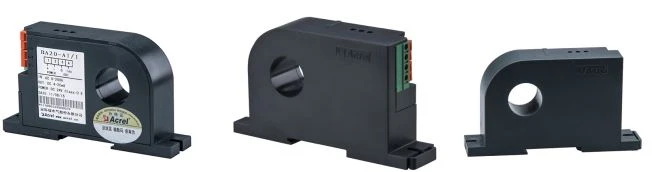

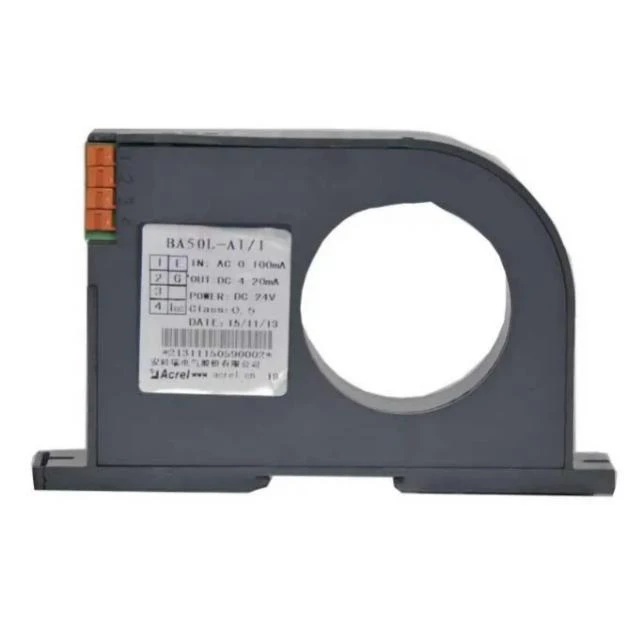

BA50L je pretvarač rezidualne struje transformator koji uglavnom otkriva struju curenja električnog sustava. Može shvatiti status električnih krugova i opreme u bilo kojem trenutku kako bi se spriječili požari i druge nesreće uzrokovane propuštanjem.

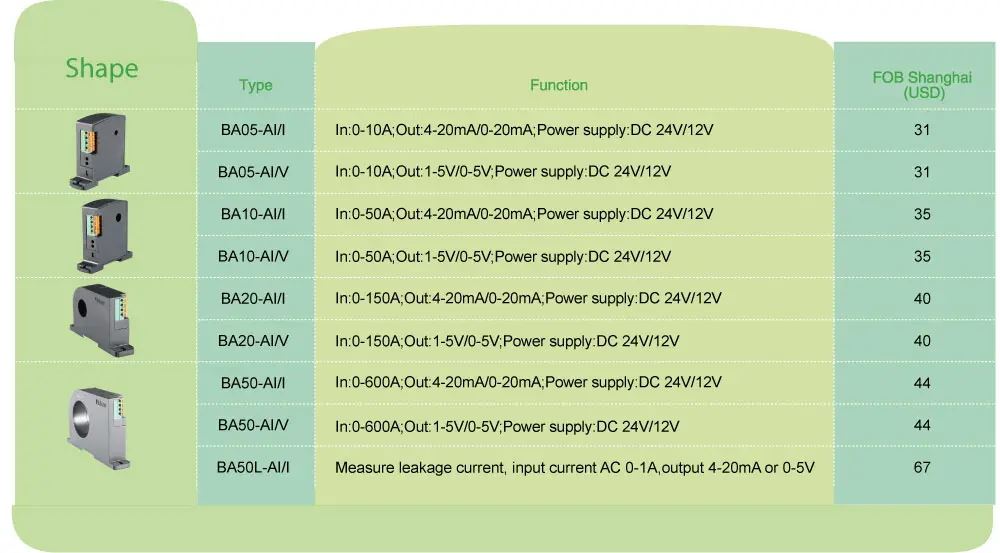

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomoćna snaga	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Potrošnja		≤1W	≤1W	≤1W	≤1W	≤1W

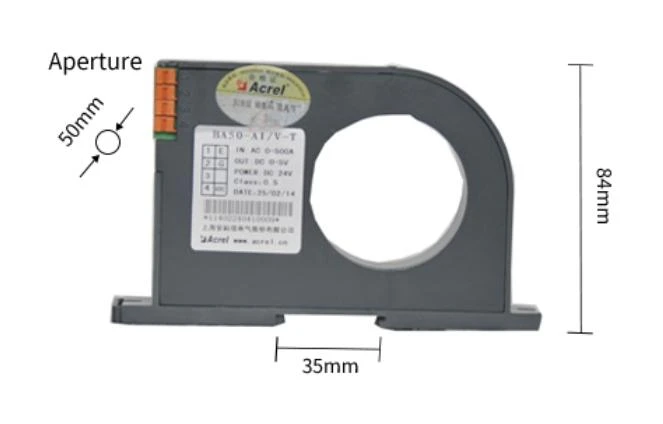

Veličina kroz rupu		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Ulaz	Sadašnji	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (ograničenje struja curenja)
Izlaz	Nominalna vrijednost	DC4-20mA,ili 0-20mA,0-5V,0-10V itd.
	Otpornost na opterećenje	Izlazna struja≤500Ω,Izlaz napona≥1kΩ
Klasa točnosti		0.5%
Razdoblje odziva		≤350ms
Temperatura		Rad:-10 do +55°C Skladištenje:-25 do +70°C
Koeficijent temperature		≤200ppm/°C
Instalacija		(Željeznica) DIN35, pričvrstite na kabinu vijcima
Standardi		GB/T 13850

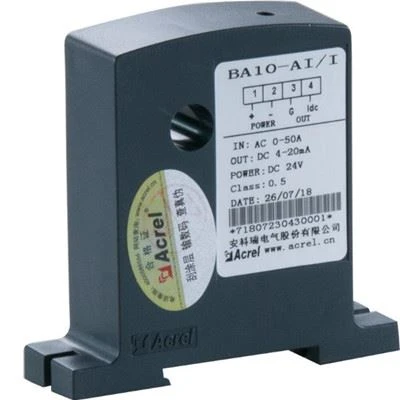

	AI/I ● Primjena: Industrijska automatizacija ● Ulaz: Mjerenje izmjeničme struje do 50A ● Preopterećenje: 1,2 puta od nazivne vrijednosti ● Izlaz: DC 4-20mA
BA20-AI/V ● Primjena: Industrijska automatizacija ● Ulaz: Mjerenje izmjeničme struje do 200A ● Preopterećenje: 1,2 puta od nazivne vrijednosti ● Izlaz: DC 0-5V

Proizvodi serije BA primjenjuju načelo elektromagnetske indukcije za mjerenje struje AC u elektroenergetskoj mreži u stvarnom vremenu i koriste tehnologiju stalne struje i linearne kompenzacije za izolaciju i pretvaranje u standardni izlaz ISTOS SIGNALA.

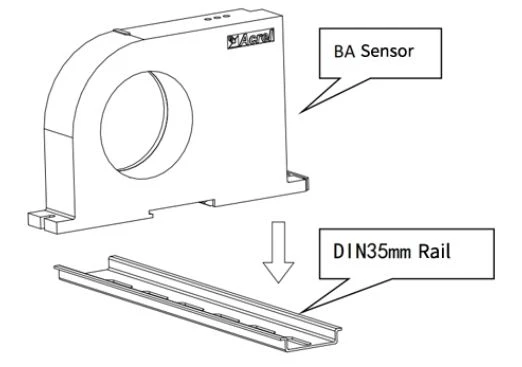

Odaberite prikladno mjesto za ugradnju standardne DIN35mm tračnice i ugradite BA senzor na tračnicu;

Na donjoj ploči ormarića odaberite prikladno mjesto za otvaranje dvije navojne rupe koje odgovaraju položaju fiksne rupe ugrađenog senzora; Nakon postavljanja senzora ugradite vijak za pozicioniranje

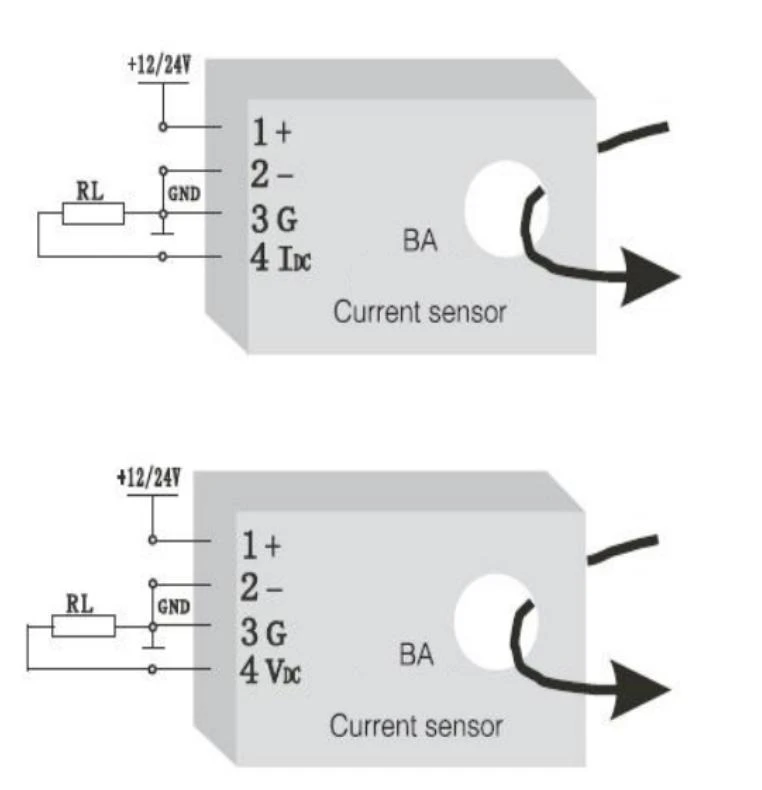

1 —— + Pozitivno napajanje (nije obrnuto)

2 —— - Snaga ZEMLJA

3 —— G(Trenutni izlaz negativan, koji se može dijeliti s napajanjem)

4 —— IDC(Trenutni izlaz pozitivan),VDC(Izlaz napona pozitivan)
