Pregled

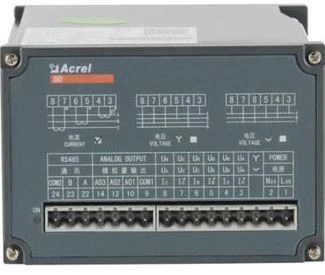

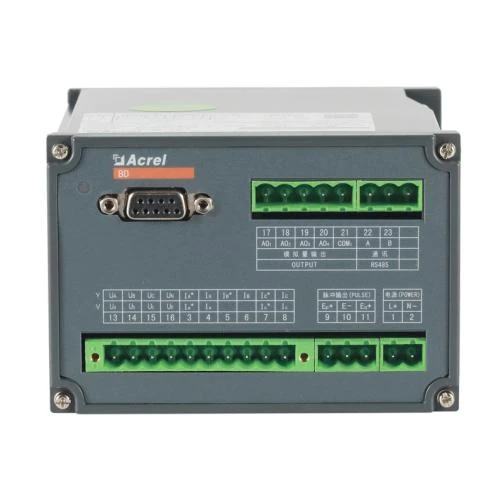

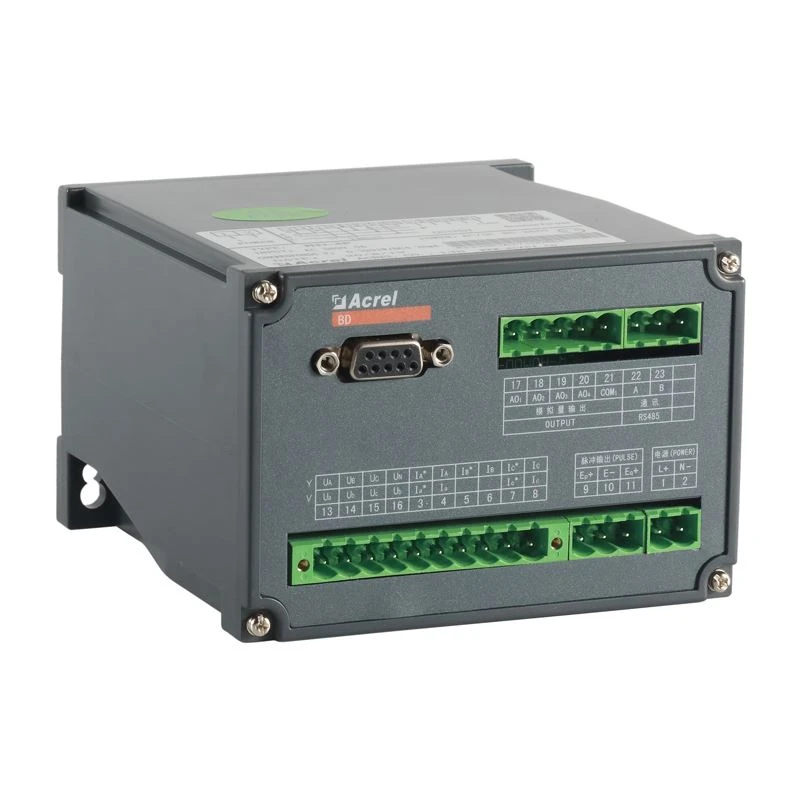

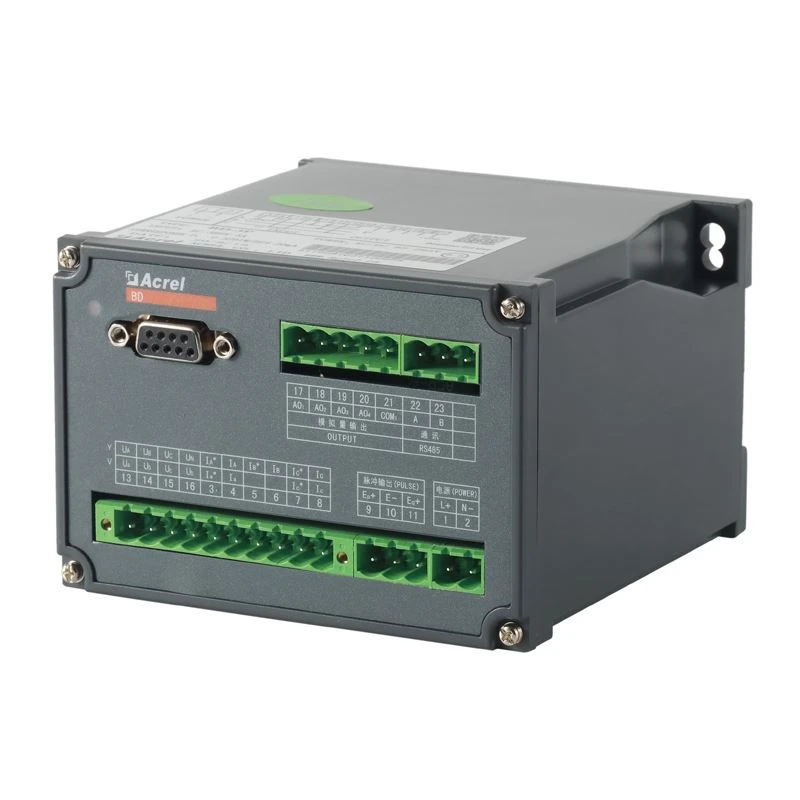

BD-4E Trofazni 4-žični Multielektrični digitalni odašiljači parametara prenose kWh vrijednost elektroenergetskog sustava u visoki linearni impuls. Ima RS485 komunikacijsko sučelje, usvaja Modbus protokol i izvozi trofaznu struju, napon, aktivnu snagu, jalove snage, frekvenciju, faktor snage, aktivnu energiju jalove energije i tako dalje. 1~4 kanalni analogni opcijski, dvokanalni impulsni izlaz električne energije.

Funkcija

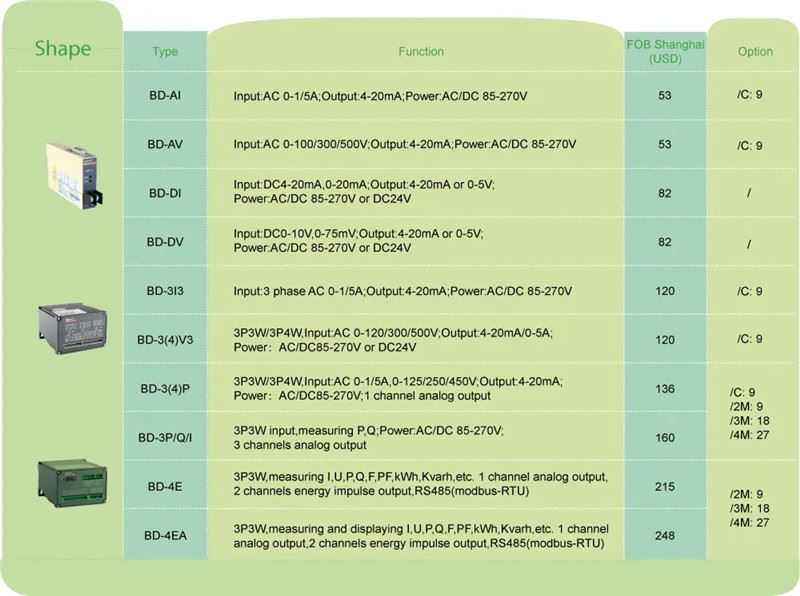

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)str BD-3(4)Q	BD-3(4)E

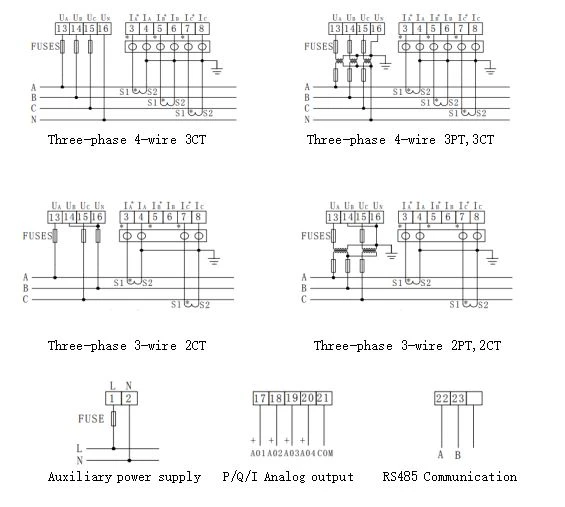

Faza&pojačalo; Ožičenje	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Ulazni	napon	Izravno LL	Do 480V AC
		Izravni LN	Do 276V AC
		S vanjskim PT	○	○	○	○	○
	Trenutno	Direktno	Do 5A AC
	Trenutno	S vanjskim CT-om	○	○	○	○	○
Izlaz	Normalna vrijednost	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, tako dalje
	Otpor opterećenja	Strujni izlaz≤600Ω Izlazni napon≥1000Ω
	Ripple sadržaj	& lt; 0,5% vršna vrijednost
Mjerenje	napon	□	—	—	□
	Trenutno		—	—	□	□	□
	Aktivna/Reaktivna snaga	—	—	—	—	□	□
	Prividna snaga	—	—		—	□	□
	Faktor snage	—	—	R	—	□
	Frekvencija					□	□
Mjerenje energije	±KWh	—	—	—	—	—	○
Klasa točnosti	0.5%
Komunikacija	Sučelje: RS485 Protokol: Modbus-RTU			—
Analogni izlaz	DC 0-5V,0-10V,0-20mA,4-20mA
Pulsni izlaz

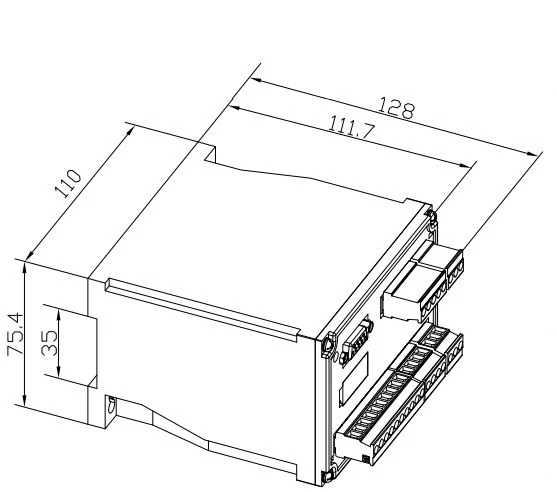

Dimenzije (mm)	Kućište (ŠxVxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pomoćna snaga		85-265V AC/DC,DC24V,DC48V
Temperatura	Operacija	-10 do 55 ℃
Temperatura	Skladištenje	-25 do 70 ℃
Vlažnost		Do 95%, bez kondenzacije
Montaža		(Rail) DIN35 pričvršćivanje na ormarić vijcima
Standardi		GB/T 13850
