Aplikacija
Uređaj za praćenje izolacije medicinskog IT sustava i sustav mjesta kvara pogodan je za bolničku operacijsku salu, intenzivnu njegu (CCU) i druga važna mjesta te može pružiti sigurno mjesto za takva kontinuirana, pouzdana rješenja za napajanje.
Struktura
Glavne funkcije
1)Dijagram primarne veze i prikaz raspodjele polja
2)Prikupljanje i prikaz podataka u stvarnom vremenu
3)Alarm kvara
4)Postavka i upit udaljenih parametara

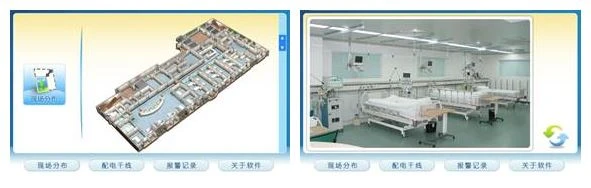

5)Grafički prikaz
Prikažite stanje izolacije, stanje opterećenja i izolacijsku temperaturu transformatora svakog skupa izoliranih sustava napajanja u obliku grafikona.
Odabir proizvoda
1)AITR serija Medicinski izolacijski transformator
 | ◆ Izoliranje transformatora za medicinske IT sustave ◆ Dvostruka izolacijska obrada, Elektrostatički štitni sloj ◆ PT100 senzor temperature ◆ Ocijenjena snaga: 3.15... 10KVA oznaka CE ◆ |
2)AIM-M10 medicinski inteligentni izolacijski monitor
 | ◆ Nadzor izolacije medicinskih IT sustava ◆ Nadzor opterećenja i temperature izolacijskog transformatora ◆ nadzor prekida veze s uređajem ◆ LED pokazatelji: Uključeno, Izolacija, Preopterećenje, Preopterećenje izlaz releja ◆ One Alarm gumb ◆ testiranje ◆ One RS485,MODBUS-RTU |
3)AIM-M100 medicinski inteligentni izolacijski monitor
 | ◆ Nadzor izolacije medicinskih IT sustava ◆ Nadzor opterećenja i temperature izolacijskog transformatora ◆ nadzor prekida veze s uređajem ◆ LED pokazatelji: Uključeno, Izolacija, Preopterećenje, Preopterećenje ◆ izlaz dva alarma gumb ◆ testiranje ◆ One RS485,MODBUS-RTU |
4)AIM-M200 Medicinski inteligentni izolacijski monitor
 | ◆ Nadzor izolacije medicinskih IT sustava ◆ Nadzor opterećenja i temperature izolacijskog transformatora ◆ nadzor prekida veze s uređajem ◆ LED pokazatelji: Uključeno, Izolacija, Preopterećenje, Preopterećenje ◆ izlaz dva alarma gumb ◆ testiranje mjesto kvara izolacije ◆ ◆ RS485 (MODBUS-RTU) + CAN (prilagođeni protokol) |
5)AID10 Alarm i instrument za prikaz
daljinski nadzor ◆
◆ LED pokazatelji:Uključeno, Izolacija, Preopterećenje, Preopterećenje
gumb za isključivanje zvuka u ◆
gumb ◆ testiranje
◆ Napajanje: DC24V
◆ RS485,MODBUS-RTU
6)AID120 Alarm i prikazni instrument
 | daljinski nadzor ◆ ◆ LED pokazatelji:Uključeno, Izolacija, Preopterećenje, Preopterećenje gumb za isključivanje zvuka u ◆ gumb ◆ testiranje ◆ Napajanje: DC24V ◆ RS485,MODBUS-RTU |
7)AID150 Alarm i prikazni instrument
 | daljinski nadzor ◆ ◆ LED pokazatelji:Uključeno, Izolacija, Preopterećenje, Preopterećenje gumb za isključivanje zvuka u ◆ gumb ◆ testiranje ◆ Napajanje: DC24V ◆ RS485,MODBUS-RTU |
8)ACLP10-24 ISTOSMJERNO napajanje
 | ◆ serija napajanja u AID ◆ AC 220V ulaz, DC 24V izlaz ◆ potpuno izolirani linearni transformator Indikator ◆ napajanja |
9)Generator signala ASG150
 | ◆ generira signal lokacije kvara ◆ Otkrivanje prekida veze L1 i L2 ◆ LED pokazatelji: Uključeno, Comm, L1, L2, Kvar ◆ CAN sabirnica, prilagođeni protokol ◆ Napajanje: DC24V |
10)AIL150-4/-8 Lokator izolacijskih kvarova
| ◆ Mjesto kvara izolacije u AC IT sustavima ◆ AIL150-4: 4 mjerna kanala ◆ AIL150-8: 4 mjerna kanala ◆ LED pokazatelji: On, Comm, L1 ... L8 ◆ CAN sabirnica, prilagođeni protokol ◆ Napajanje: DC24V |
Tipično rješenje

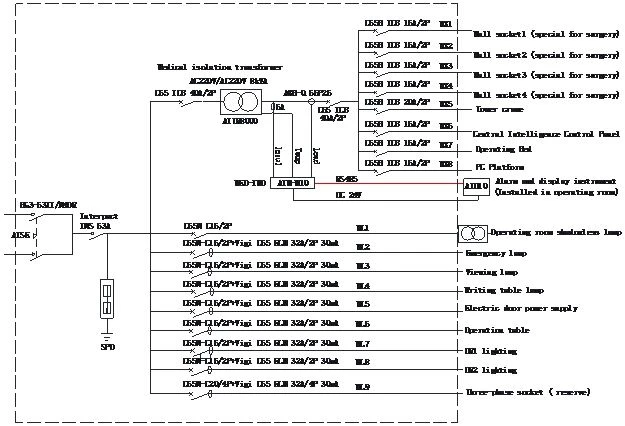

1)Četverodijelni set

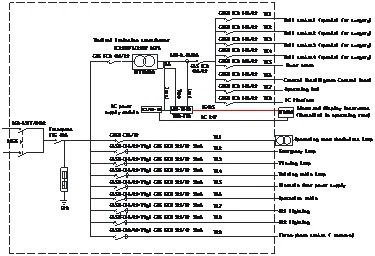

2)Petodijelni set

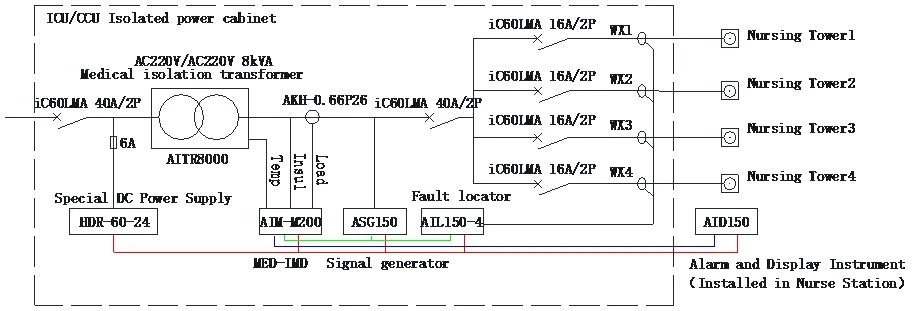

3)Sedmerodijelni set

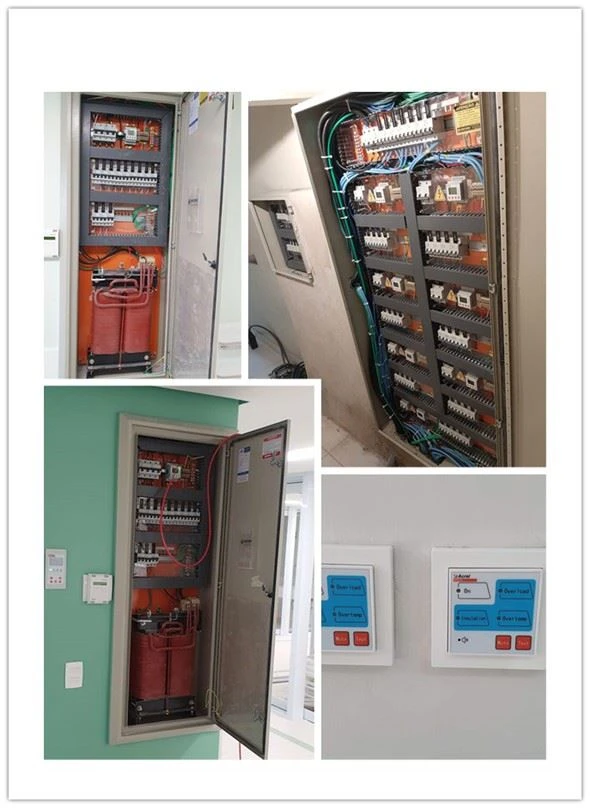

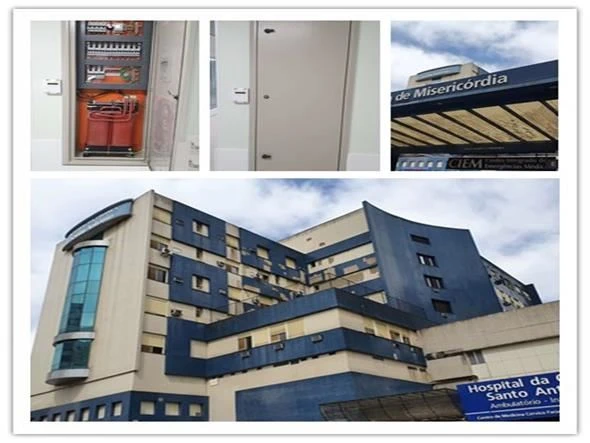

Fotografije na licu mjesta
