● Primjena
Posljednjih godina, kao odgovor na globalno zatopljenje i klimatske promjene uzrokovane emisijom stakleničkih plinova, ， velike su se zemlje usredotočile na promicanje električnih vozila koja će zamijeniti vozila s tradicionalnim gorivom. Izgradnja hrpa za punjenje vrlo je važna u promicanju novih energetskih vozila. Stoga se u svijetu pojavio veliki broj projekata punjenja.
Jednofazni i trofazni izmjenični, istosmjerni mjerači energije u skladu su s odgovarajućim IEC standardima i mogu se koristiti u svim vrstama izmjeničnih i istosmjernih stupova za punjenje za ostvarivanje mjerenja energije punjenja, a mogu prenositi električne parametre u stvarnom vremenu putem komunikacije.

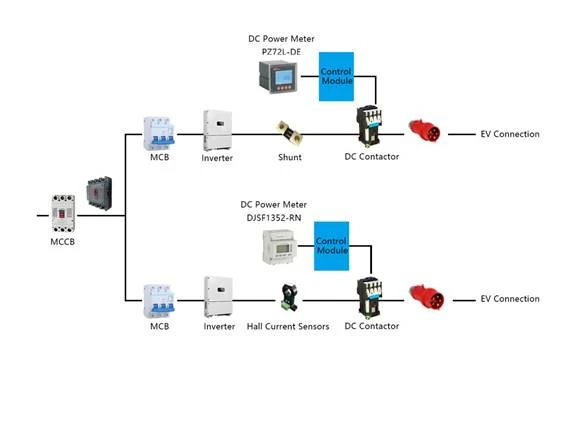

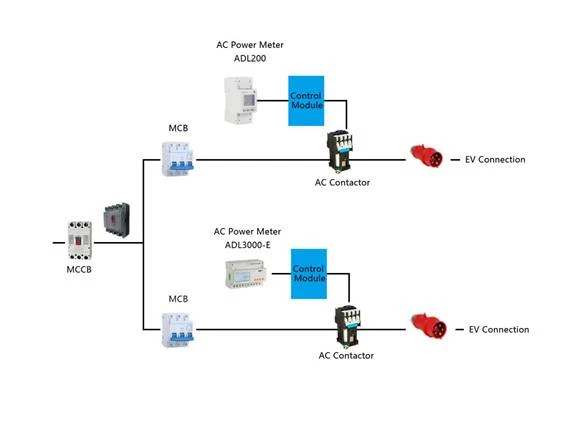

Struktura
Glavne funkcije
Može mjeriti i prikazivati električne parametre kao što su napon, struja, snaga, energija i podržavati komunikaciju RS485 i izlaz impulsa električne energije.
1. Točnost
Energetska točnost: Klasa 0,5S ili Klasa 1
2. Dodatna konfiguracija
Opcionalno više tarifa.
3. Potvrda
Sa CE ili IEC certifikatom.
Izbor proizvoda
Artikal | Oblik | Tip | Funkcija |
Jednofazni mjerač energije izmjenične struje |
| ADL10-E | Din šina montirana; jednofazni 60A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol). |
| ADL100-ET | Din šina montirana; jednofazni 60A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol). izlazni impuls energije; po izboru više tarifa. | |
| ADL200 | Din šina montirana; jednofazni 80A, ulaz 50/60Hz; mjerenje električnih parametara kao što su napon, struja, snaga, energija itd .; RS485 komunikacija (Modbus protokol); izlazni impuls energije; po izboru više tarifa. | |
Trofazni mjerač energije izmjenične struje |
| ADL400 | Din šina montirana; trofazni 80A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol); izlazni impuls energije; po izboru više tarifa. |
| ADL3000-E | Din šina montirana; trofazni 80A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol); izlazni impuls energije; po izboru više tarifa. | |
Mjerač istosmjerne energije |
| PZ72 (L) -DE | Montiran na ploču, mjeri istosmjerni napon, struju, snagu; izmjeriti istosmjernu energiju; izravni priključni napon 0-1000V; podrška za mjerenje struje 75mV izlaz šanta, podrška 0-5V, 0-20mA izlaz hale; RS485 (protokol Modbus) |
| DJSF1352 | Zidno montirano, izmjerite istosmjerni napon, struju, snagu; izmjeriti istosmjernu energiju; izravni priključni napon 0-1000V; mjerenje struje podržava 75mV izlaz šanta, podržava 0-5V, 0-20mA izlaz hale; RS485 (protokol Modbus) | |
| DJSF1352-RN | Montiran na Din-rail, podržava opcionalni dvokanalni istosmjerni napon, struju, mjerenje snage; izmjeriti istosmjernu energiju; izravni priključni napon 0-1000V; podrška za mjerenje struje, izlaz šanta 75mV, podrška Hall senzor 0-5V, izlaz 0-20mA; RS485 komunikacija (Modbus protokol) | |
Šant |
| AFL-T | Uobičajena specifikacija: 300A/75mV |
Hall senzor |
| AHKC | Uobičajena specifikacija: 1000A/5V |

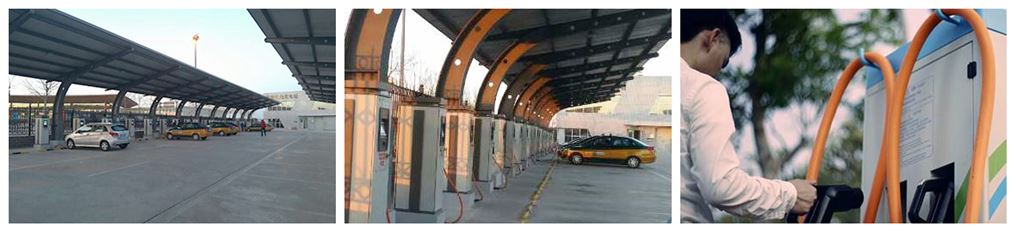

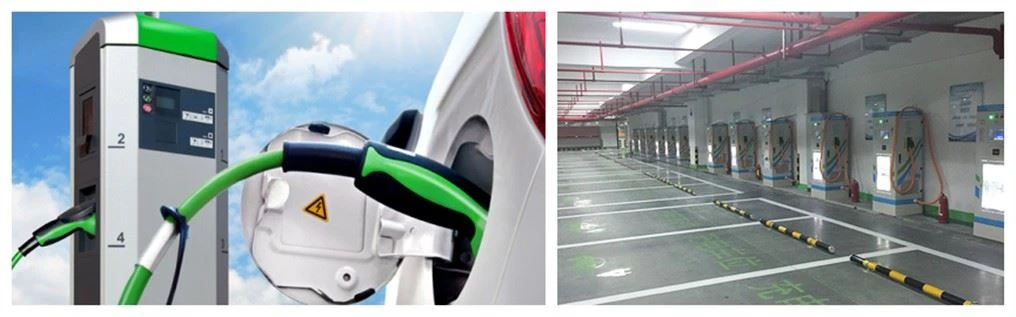

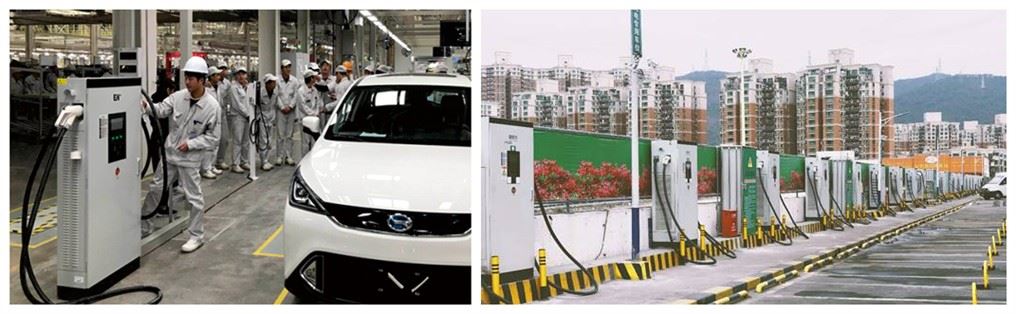

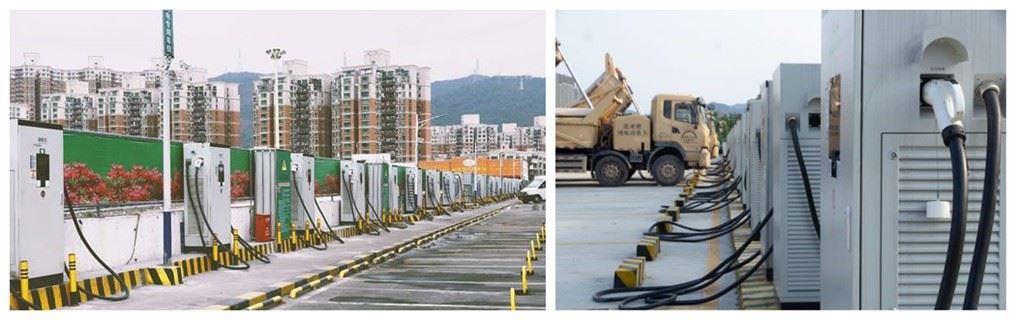

Fotografije na web mjestu
