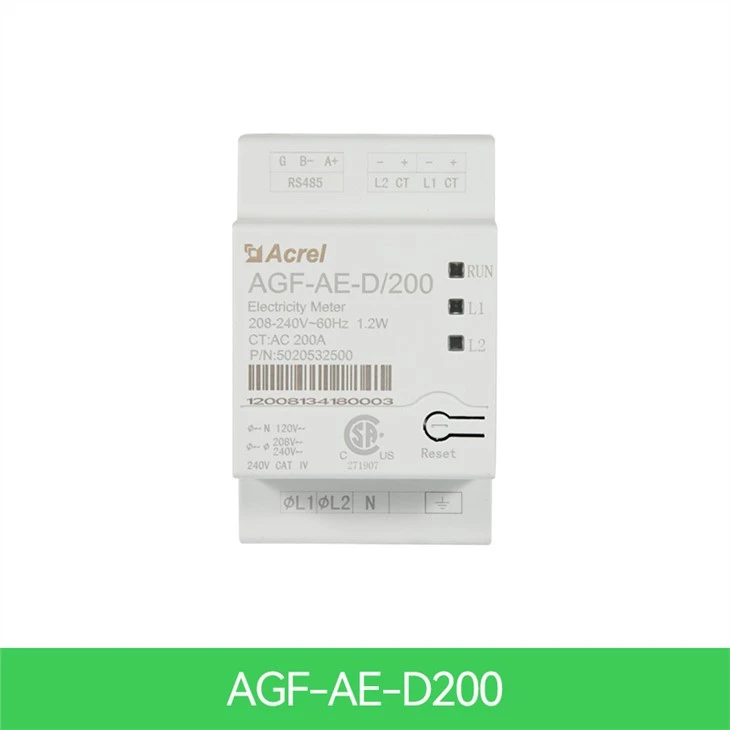

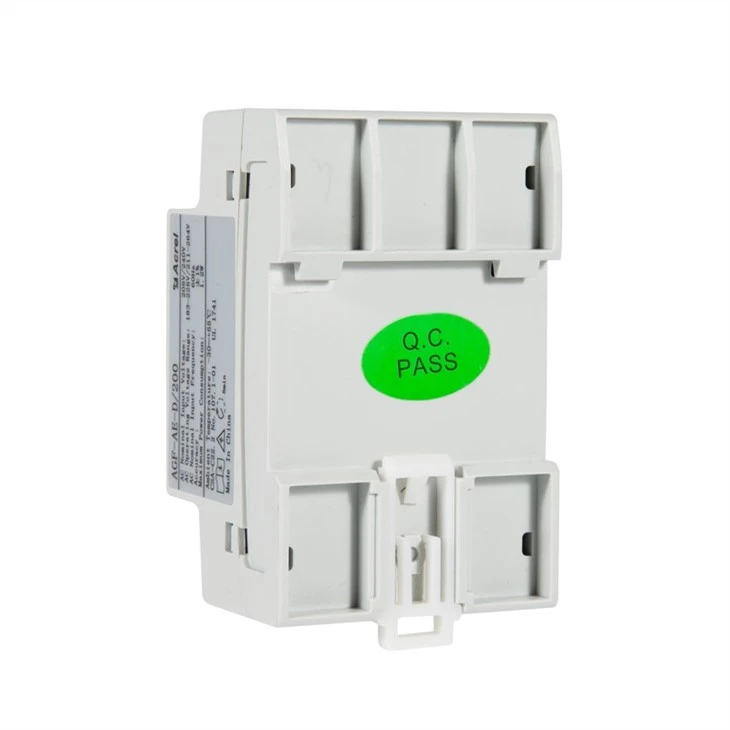

Mjerač sunčevog sustava

U jednom inverterskom sustavu mjerač je spojen izravno na pretvarač. Ako vaš inverter ima ugrađeni mjerač razreda prihoda (RGM; pretvarač se naziva inverter za ocjenu prihoda), vanjsko brojilo možete povezati na istoj sabirnici kao i RGM. Acrel je AGF-AE-D/200 završio EMC proveo izvješće o ispitivanju emisija i zračenih emisija i FCC klase B za industriju i stanovanje.

Metar električni servis			Jedinicama
	AGF-AE-D/100	AGF-AE-D/200
Nazivna naponska linetona	120		V
Nazivna naponska linija	208/240		V
Raspon proširenog napona	88%~110%
AC frekvencija	60		Hz
Podržane rešetke	L1/L2/N/PE
Potrošnja energije	1.2		W
Komunikacija
Komunikacijska sučelja brojila	RS 485
Razdoblje odziva	≤1		S
Točnost brojila
Nazivna RMS struja	100	200	A
1%-100% CT struje	±0,5	±0,5	%
Trenutni transformatori
Broj isporučenih strujnih transformatora	2
Dimenzije	I.D.15O. D:35	70,5×54,5×39(H×W×D)	Mm
Standardna usklađenost
Sigurnost	UL1741
Specifikacije instalacije
Dimenzije(H×W×D)	54.1×87.8×52		Mm
Težina	0.2		Kg
Raspon radne temperature	-30~55		°C
Relativna vlažnost zraka (bez kondenzacije)	5-90		%
Vrsta montaže	DIN-Rail, 35mm

	Točnost AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvencija 60 Hz Napajanje (samodohodno napajanje) AC85~ 265V ili DC100 ~ 350V; potrošnja energije ≤10VA Ulazna potrošnja manje od 0,2VA
Ulazna potrošnja Manje od 0,2VA Dimenzija(L*W*H) 54,1*87,8*52 mm Instalacija DIN 35 mm

Naš fotonaponski / solarni mjerač energije invertera u jednom inverterskom sustavu, mjerač je spojen izravno na pretvarač. Ako pretvarač ima ugrađeni mjerač razreda prihoda (RGM; pretvarač se upućuje na inverter za ocjenu prihoda), naši klijenti mogu spojiti vanjski mjerač na istom autobusu kao i RGM.

Tip	Opis funkcije
AGF-AE-D/100	1. Upravljanje energijom za fotonaponski / energetski sustav za pohranu energije 2. Potpuno mjerenje snage, osvježavanje podataka velike brzine 3. Din Rail instaliran 4. Jednostavna ugradnja 2 vanjska transformatora struje jezgre 0-100A
AGF-AE-D/200	1. Upravljanje energijom za fotonaponski / energetski sustav za pohranu energije 2. Mjerenje pune snage, osvježavanje podataka velike brzine 3. Din željeznica instalirana 4. Jednostavna ugradnja 2 vanjska transformatora struje jezgre 0-200A

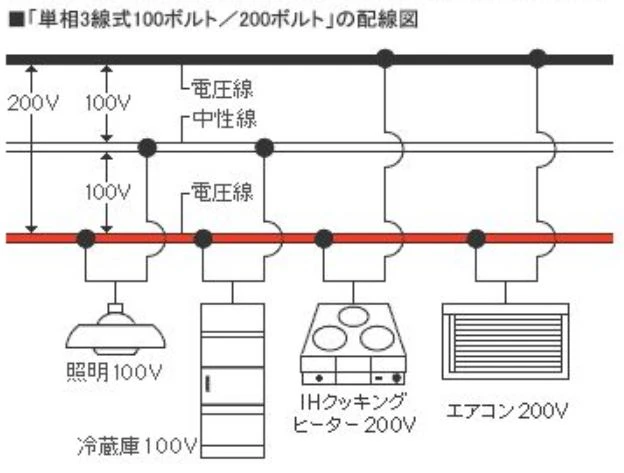

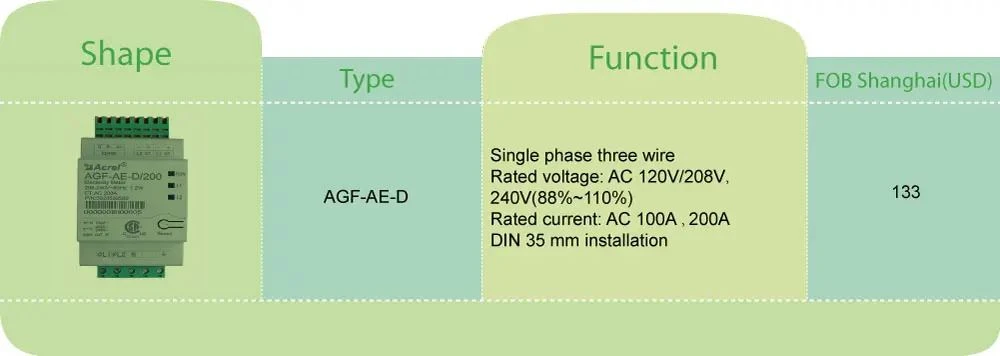

* Jedna faza 2 kanala 3 žica

* Nazivni napon AC 120V/208V,240V(88%~110%)*Nazivna struja:AC 100A

* Nazivna frekvencija:60HZ

* Komunikacija:RS485,SunSpec protokol

* UL1741 instaliran u izlazu pretvarača, pretvarača, kontrolera i opreme interkonekcijskog sustava za uporabu s distribuiranim energetskim resursima

(35mm Din Rail Install)

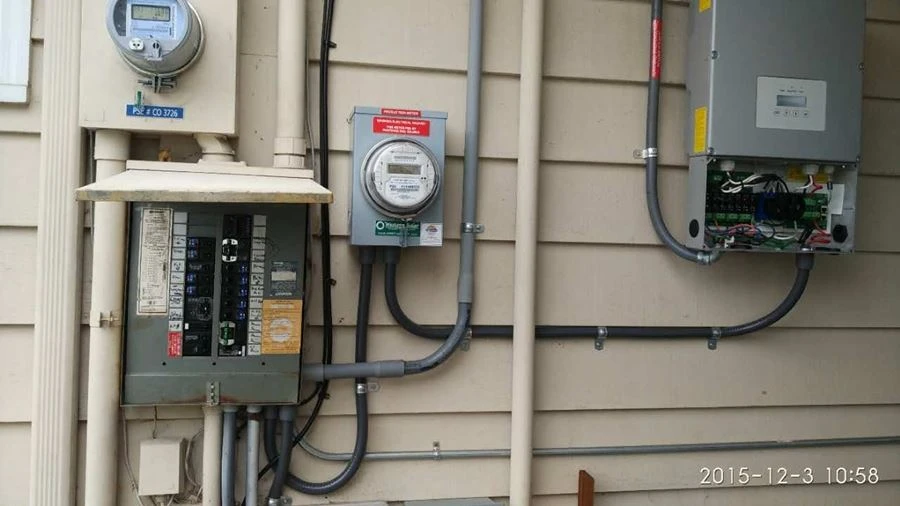

1. Isključite AC napajanje prije stezanja na strujnim transformatorima.

2. Postavite PT-ove oko vodiča koji će se mjeriti. Split-core PT-ovi mogu se koristiti za 3 instalacije oko avodiča. Bilo koja veza kabela može biti pričvršćena oko CT vrha i spriječiti slučajno otvaranje.

3. Instalirajte CT sa strelicom koja pokazuje na rešetku za mjerenje potrošnje ili izvoza.

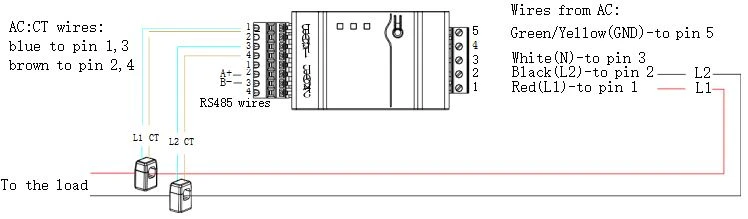

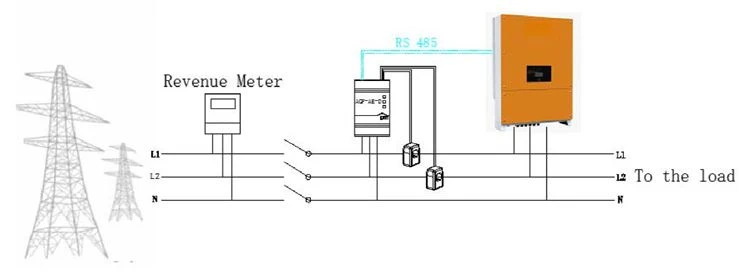

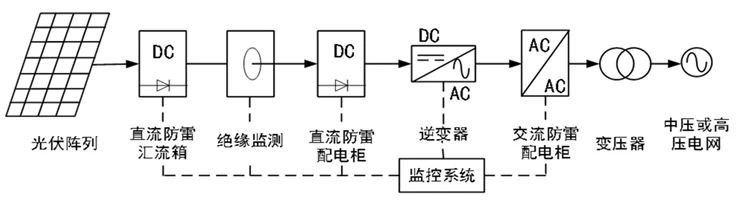

Ako povezujete mjerač s inverterom, Pogledajte dijagram veze.

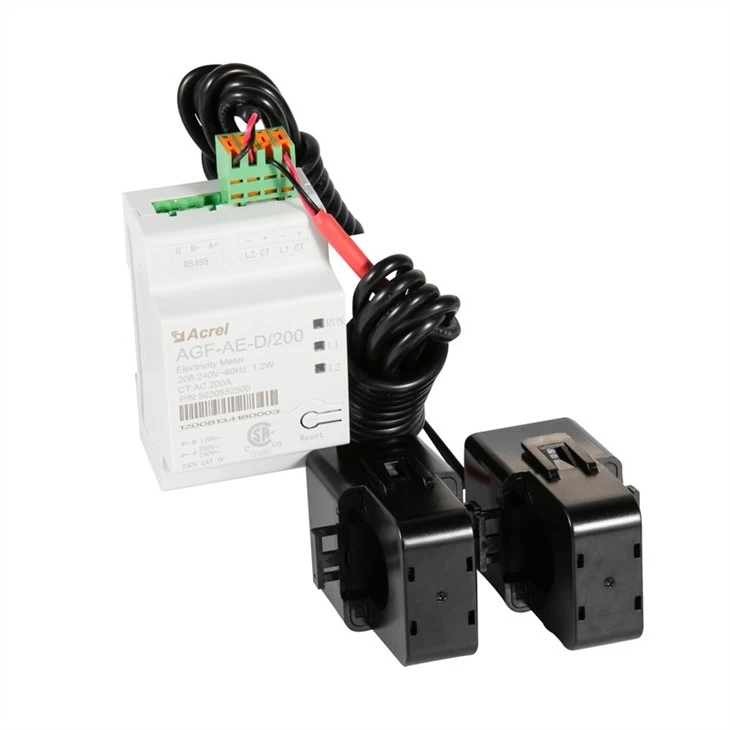

Trenutni transformator pakiran je zajedno s mjeračem.
