Opis

Moć	DC100~ 265V ≤6VA ≤8VA
Potrošnja energije	≤2W
Bodova	≤240 bodova
Rezolucija	0,1°C
Raspon temperature	-50°C~+125°C
Točnost	±1°C
Bežična frekvencija	470M
Udaljenost	Senzor primopredajnika 150 m (otvoren), udaljenost repetitora 1 km ( otvoren)
Komunikacijski priključak	RS485
Protokol	MODBUS-RTU
Baud(bps)	2400、4800、9600、19200
Izlaz releja	2 pasivna izlaza, kapacitet 5 A/AC250V,5A/DC30V
Radno okruženje	Temperatura:-20 °C ~+55 °C; Vlažnost≤95%

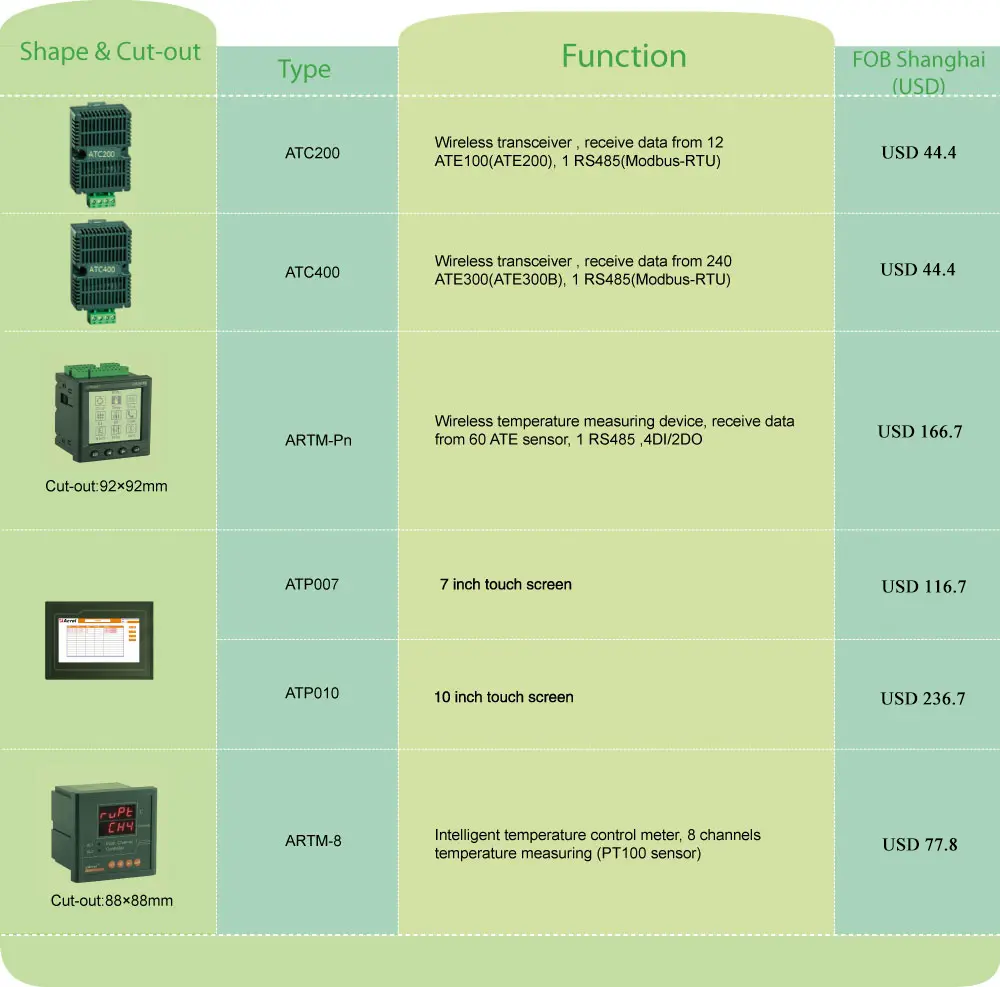

Srodni proizvodi

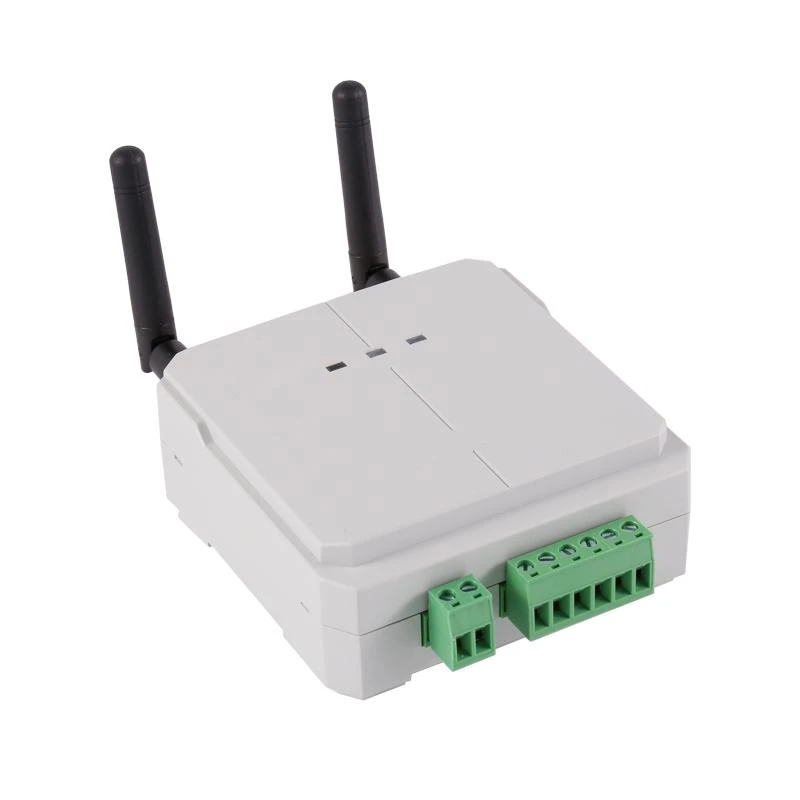

ATC600-C podatkovni prilagodnik

●Bežično mjerenje temperature;

●Mjerenje 240 točaka;

●1 RS485 serijska komunikacija, Modbus-RTU;

●2 releja alarma;

●Napajanje se prilagođava AC/DC 220V, AC/DC110V

●Din Rail instalacija

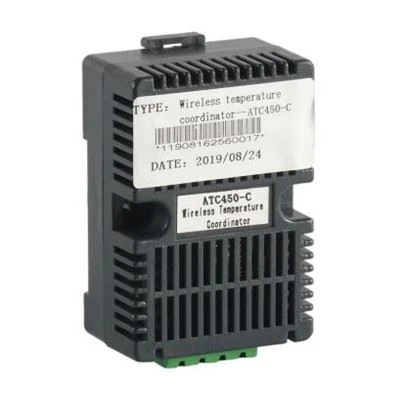

ATC450-C

●Bežično mjerenje temperature;

●Mjerenje 60 točaka;

●1 RS485 serijska komunikacija, Modbus-RTU;

●Napajanje se prilagođava s DC24V.

Izgled

$47S_TFXM$COXV)S`{YSK)AG$

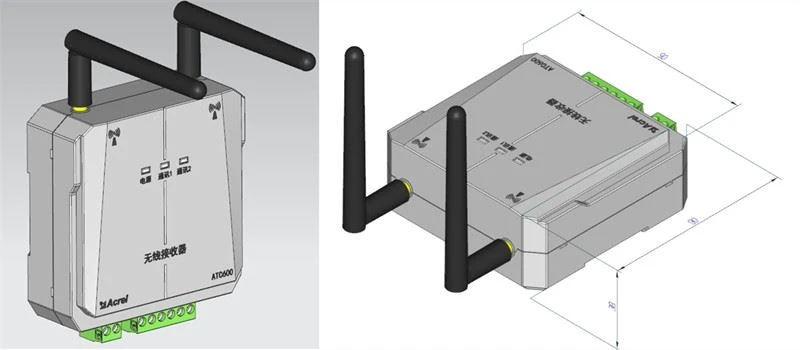

Dimenzija

90*90*39mm (L*W*H)

Bežično mjerenje temperature primopredajnik ATC600 terminalni blok. 1、2 su energetski terminali,3、4 su DO1 izlaz,5、6 su DO2 izlaz, 7、8 je A i B terminal RS485 sučelja.

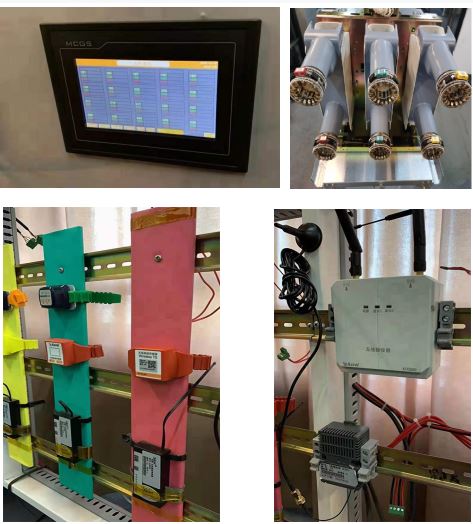

Instalacija

3HOZ@8GYP(@O528}9B~3{1B

Tipično rješenje

UZ%13}]OO}5AB9RX(N196PQ

Električni kontaktni uređaj za mjerenje temperature serije ARTM sastoji se od bežičnog senzora za mjerenje temperature i terminala za primanje/prikaz. Svi podaci o temperaturi mogu se učitati u bežični sustav mjerenja temperature kako bi se ostvarilo sveobuhvatno praćenje električnih kontakata u procesu transformacije i distribucije.

INSTALACIJA-- PRIJEMNIK

Prijedlog:

Niskonaponski glavni ulazni ormar opremljen je sa 6 točaka; kondenzatorski ormar opremljen je s 3 točke; izlazni ormar opremljen je s 3 točke za svaki krug.
