Opis

ADW350 bežični mjerni mjerač se uglavnom koristi za mjerenje trofazne aktivne energije na niskonaponskim mrežama. Proizvod se može pohvaliti prednostima uključujući kompaktnu veličinu, visoku preciznost, bogate značajke. Prema različitim zahtjevima, postoje mnoge komunikacijske funkcije kao što su RS485 komunikacija, NB, 4G, dodavanje novog načina uzorkovanja struje pomoću vanjskog transformatora.

Može se fleksibilno ugraditi u razvodnu kutiju kako bi se postigli zahtjevi za mjerenje električne energije, nadzor rada i održavanja ili nadzor snage za različite regije i različita opterećenja.

Parametar

Ulaz napona	Nazivni napon	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Referenca frekvencija	AC: 50Hz
	Potrošnja	& lt;0,5VA (svaka faza)
Strujni ulaz	Ulazna struja	AC: 3×20(100)A DC: 50A, 100A
Strujni ulaz	Potrošnja	& lt;1VA (svaka faza)
Pomoćna snaga	Napajanje	AC: 85~265V DC: 48V±20%
Pomoćna snaga	Potrošnja energije	& lt; 5W
Izvedba mjerenja	Električni parametar	Klasa 0.5
Izvedba mjerenja	Aktivna energija točnost	Razred 1
	Raspon temperature	-40℃~100℃
	Temperatura točnost	±2℃
ČINI	Ocjena kontakta	5A, AC250V/DC30V
Puls	Širina pulsa	80±20ms
Puls	Pulsna konstanta	AC: 400 imp/kWh DC: 1600 imp/kWh
Komunikacija	Bežični	2G；NB；4G
	Infracrveni komunikacija	Konstantna brzina prijenosa je 1200
	Sučelje	RS485 (A, B)
	Način povezivanja	Oklopljeni vodiči upredene parice
	Protokol	MODBUS-RTU

Točnost

Klasa 0.5
Mjerenje
U, I, P, Q, S, PF, F
Harmonična funkcija

THDv, 2.-31
NESTAŠLUK
3DO

Mjerni kanal

3 DC kanal ili 1 AC kanal trofazni

Dimenzija (D*Š*V)
72*71,5*92,6 mm
Montaža
DIN 35 mm

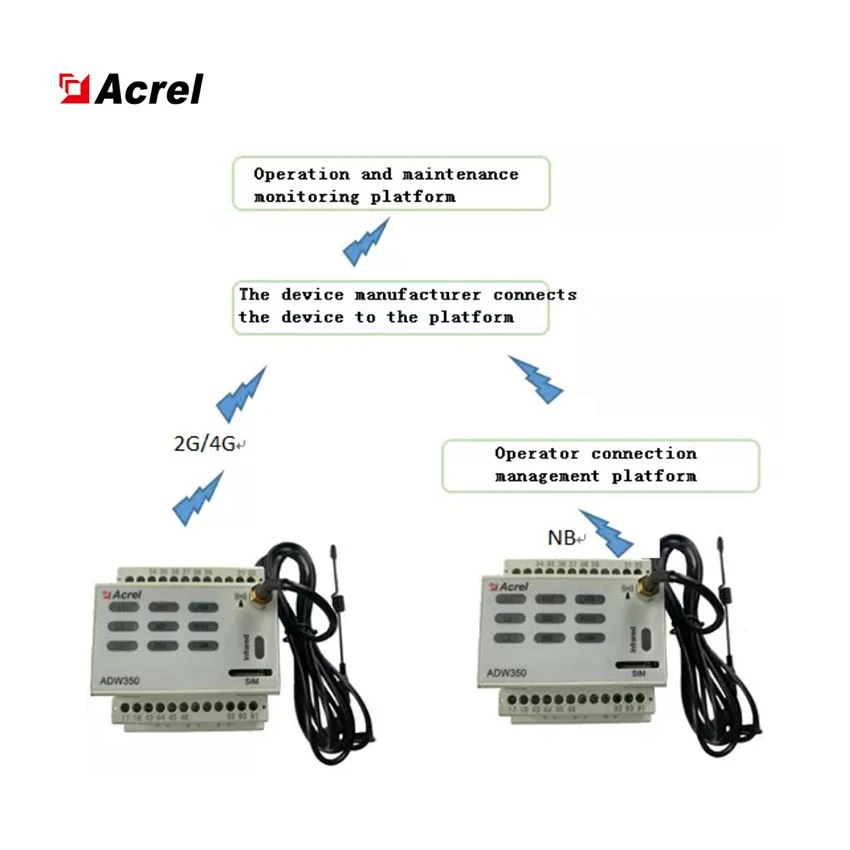

Komunikacija
NB-IOT, infracrveni, 2G, 4G
Mjerenje temperature
Dvosmjerna temperatura

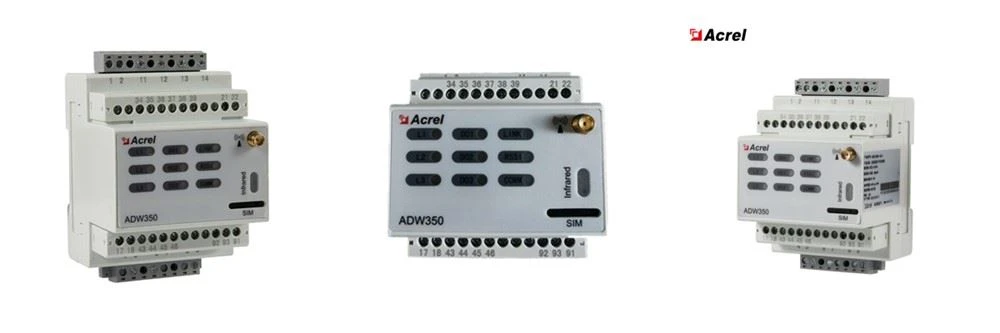

Izgled

112999a_

Kako odabrati svoj DC transformator

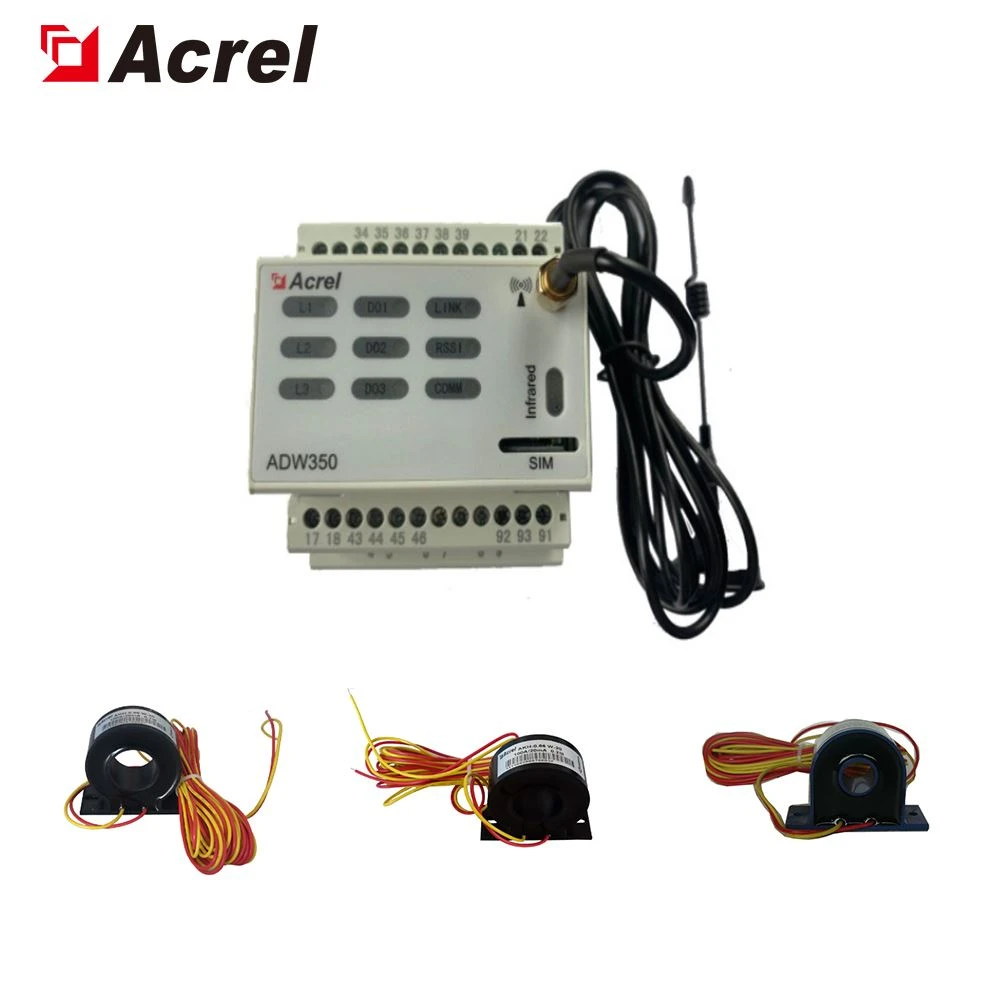

with ct ac

ADW350 bežični DC multi-Loop Din Rail mjerač energije uglavnom se koristi za mjerenje istosmjerne ili tri AC aktivne energije na niskonaponskoj mreži. Proizvod se može pohvaliti prednostima uključujući kompaktnu veličinu, visoku preciznost, bogate značajke.

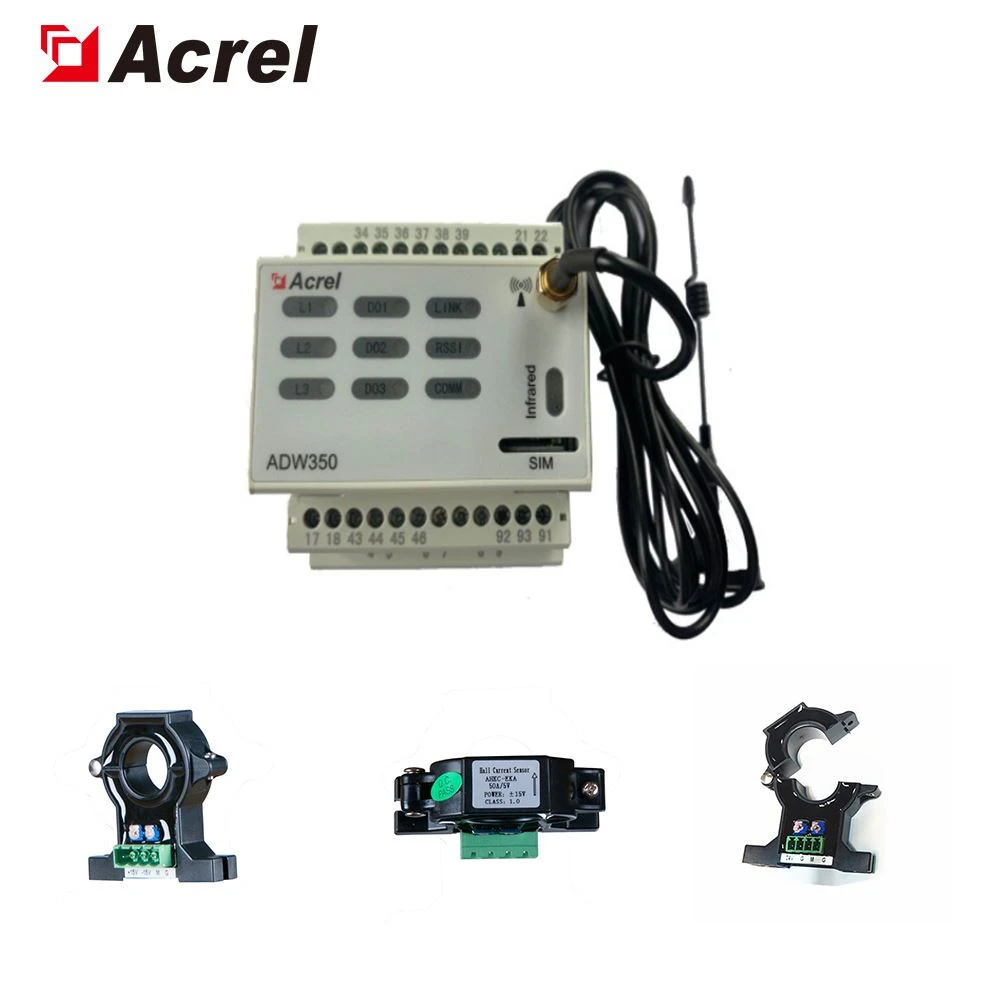

with hall dc

Prema različitim zahtjevima, postoje mnoge komunikacijske funkcije kao što su RS485 komunikacija, NB, 4G, dodavanje novog načina uzorkovanja struje pomoću vanjskog transformatora.
