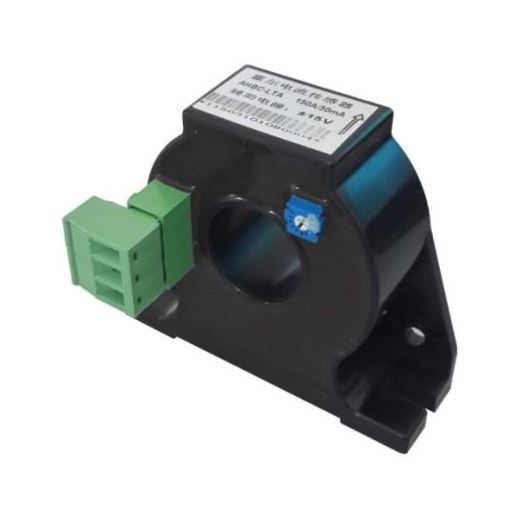

Hall senzor struje zatvorene petlje naziva se i Hall magnetski senzor za balansiranje. Uključuje spomenutu teoriju s teorijom magnetskog balansiranja. Drugim riječima, koncentrator feromagnetskog polja koncentrira magnetsko polje generirano primarnom strujom i primjenjuje ga na komponentu Dvorane. Zatim se pojačava izlazni naponski signal iz Hall komponente i postaje ulaz pojačala snage. Izlazna izlazna izlazna offset struja teče kroz sekundarnu kompenzirajuće zavojnicu. Magnetsko polje koje generira sekundarna zavojnica suprotno je polju koje generira primarna struja. Na taj se način kompenzira primarno polje i postupno se smanjuje izlaz dvorane. Kada je primarno polje ekvivalentno sekundarnom, a struja pomaka stabilna, to je magnetsko balansiranje. Ovaj krug se uglavnom sastoji od komponente pretvorbe elektromagnetizma, pojačala kruga i kruga kompenzacije pogona.
1 Objašnjenje za vrstu
2Specifikacija i veličina (jedinica：mm)
2.1 Veličina strukture AHBC-LTA
 |  |
2.2Veličina strukture AHBC-LT1005
 |  |
2.3 Veličina strukture AHBC-LF
 |  |
3.Referentne tablice parametara specifikacija
Specifikacija | Nazivna struja | Napajanje | Nazivni izlaz | Mjerni otvor blende (mm) | Stupanj preciznosti |
AHBC-LTA | 100~300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Napomena: AC i istosmjerna ulazna struja mogu se mjeriti, navedite prilikom naručivanja.
4. Metoda ožičenja
● Definicija terminala za ožičenje
Napomena: 1. Analogni izlazni GND mora biti povezan s napajanjem.
2. Odaberite ispravan smjer strujanja.
Citat
