Opis
WH-M modul temperature i vlažnosti uglavnom se koristi za ispitivanje unutarnje temperature i vlažnosti ormara srednjeg i visokog naponskog prekidača, terminalne kutije, glavne jedinice prstena, trafostanice i druge opreme. Ovaj modul donosi posebnu ljusku, s dobrim učinkom ventilacije, osjetljivog izgleda, može učinkovito zaštititi unutarnje komponente, poboljšati vijek trajanja i olakšati ugradnju i ožičenje.

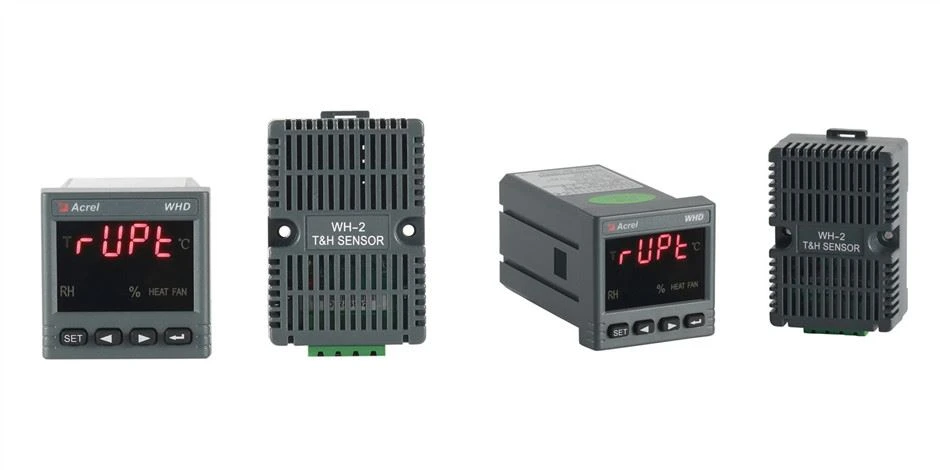

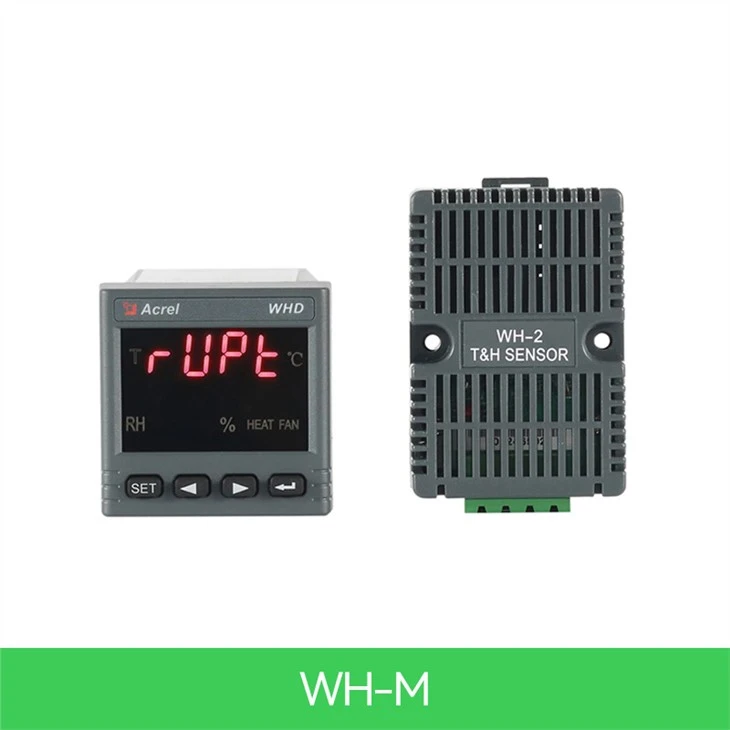

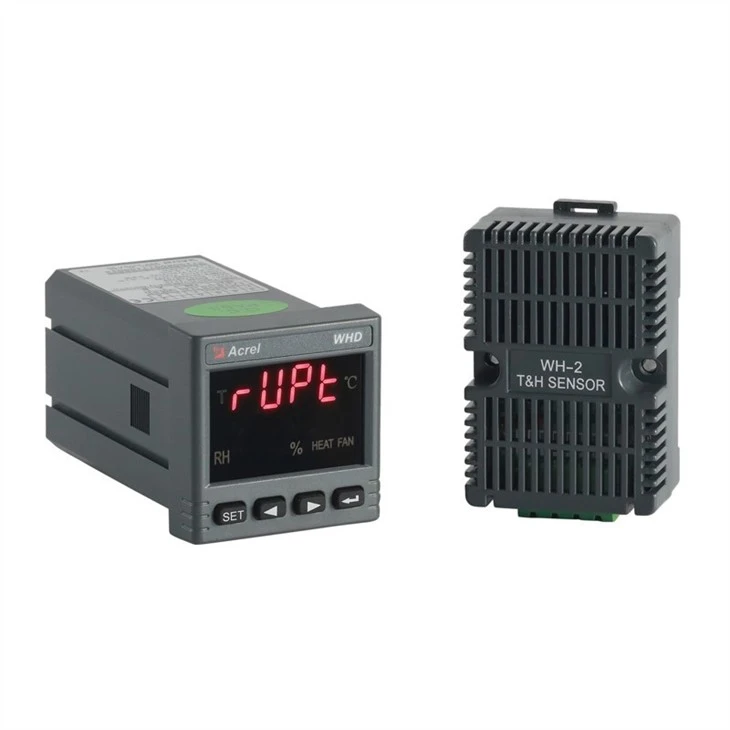

Izgled
Parametara
Tehnički parametar | Indeks | |
Mjerni raspon | Temperatura | -40,0°C~80,0°C |
Vlažnost | 20%RH~ 95%RH | |
Točnost | Temperatura | ±1°C |
Vlažnost | ±5%RH | |
Komunikacija | RS485, (MODBUS-RTU) protokol | |
Pomoćno napajanje | Voltaža | DC 12~ 24V |
Potrošnja | ≤0,5W | |
Prosječno vrijeme između neuspjeha | ≥50000 sat | |
Okoliš | Temperatura | -40°C~+80°C |
Vlažnost | ≤95%RH,Nema kondenzacije, nema korozivnog plina | |
Visina | ≤2500 m | |

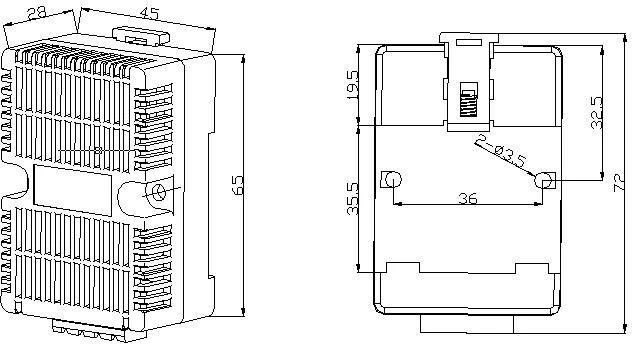

Dimenzije
Ožičenje
Pregled komunikacije
Mjerač koristi modbus-RTU komunikacijski protokol, koji detaljno definira kontrolne kodove, sekvence podataka itd., Koji su potrebni za specifičnu razmjenu podataka. MODBUS protokol KORISTI vezu odgovora glavnog roba (pola dupleksa) na jednoj komunikacijskoj liniji. Kada je signal glavnog računala upućen jedinstvenom terminalu (robu), terminal šalje signal odgovora za prijenos domaćinu.
MODBUS protokol dopušta samo komunikaciju između glavnog računala (PC, PLC itd.) i terminalnog uređaja, ali ne dopušta razmjenu podataka između neovisnih terminalnih uređaja, tako da svaki terminalni uređaj neće zauzeti komunikacijsku liniju tijekom njihove inicijalizacije, već samo odgovoriti na signal upita koji stiže na stroj.

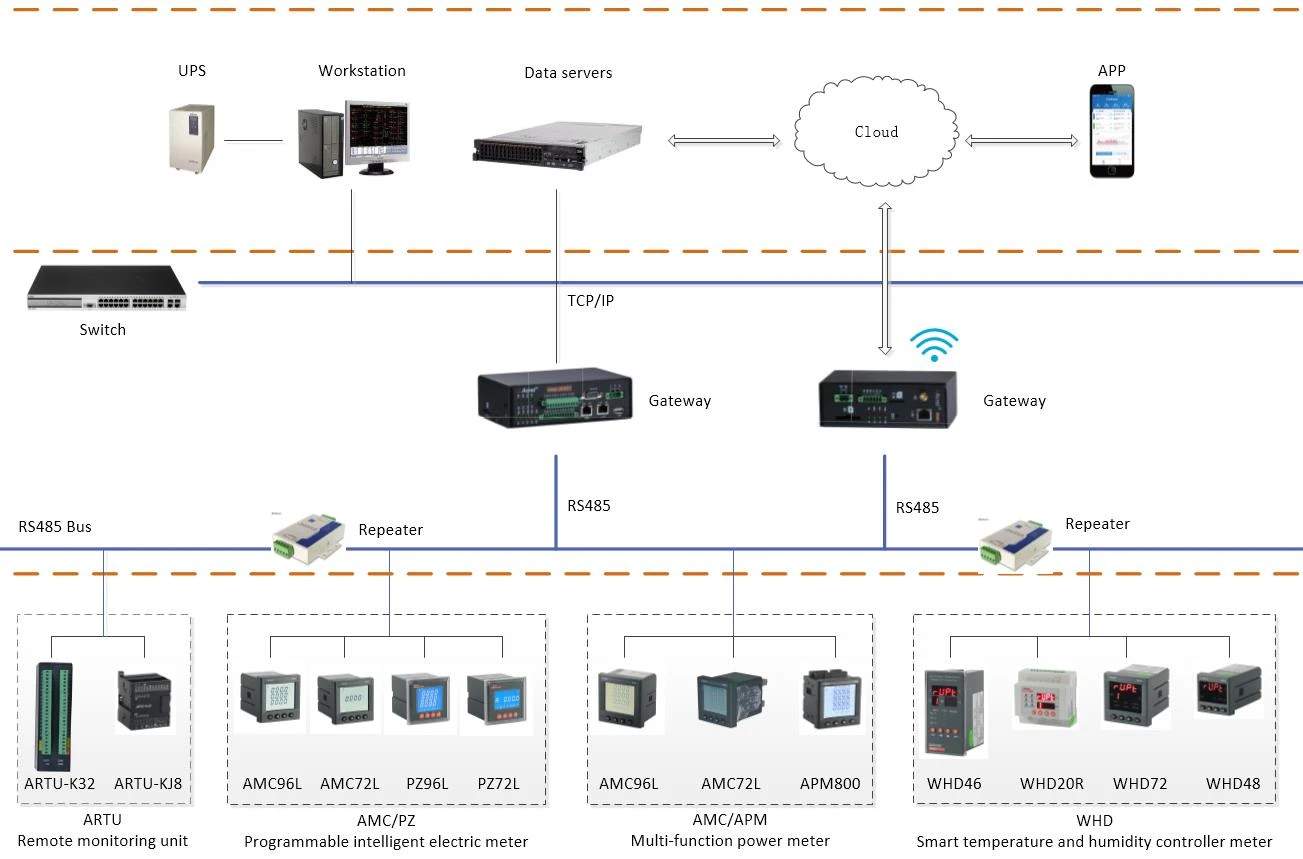

Scenarij aplikacije
